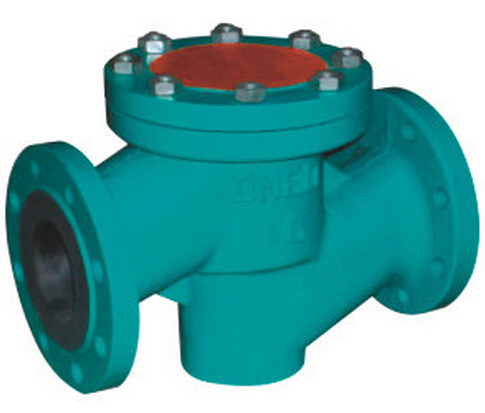

上海金盾H42J衬胶止回阀
上海金盾H42J衬胶止回阀概述：
上海金盾H42J衬胶止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动阀门。
上海金盾H42J衬胶止回阀设计规范
遵循GB/T 12235，GB/T 12236，API 6D标准
上海金盾H42J衬胶止回阀主要零部件材料表：
上海金盾H42J衬胶止回阀主要外形和连接尺寸：
好施的衬里止回阀基本类型有四种：H41型法兰连接直通升降式止回阀和H42型升降立式止回阀、H44立式止回阀、H76旋启式止回阀。
序号
零件名称
灰铸铁
铸钢
不锈耐酸铸钢
超低碳不锈耐酸铸钢
Z
C
P
R
PL
RL
1
阀体/阀盖
HT250
WCB
CF8
CF8M
CF3
CF3M
2
阀瓣/阀杆
35
1Cr13
1Cr18Ni9
1Cr18Ni12Mo2Ti
00Cr18Ni10
00Cr17Ni14Mo2
3
衬里/阀座
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4
紧固螺栓
WCB
1Cr17Ni2
1Cr18Ni9Ti
5
螺母
PTFE(F4)
CF8
CF8
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
公称通经
L
D
D1
D2
f
b
Z-φd
D
D1
D2
f
b
Z-φd
DN(mm)
NPS(inch)
PN1.0MPa
PN1.6MPa
15
1/2
130
95
65
45
2
14
4-φ14
130
95
65
2
14
4-φ14
20
3/4
150
105
75
55
2
16
4-φ14
150
105
75
2
16
4-φ14
25
1
160
115
85
65
2
16
4-φ14
160
115
85
2
16
4-φ14
32
5/4
180
135
100
78
2
18
4-φ18
180
135
100
2
18
4-φ18
40
3/2
200
145
110
85
3
18
4-φ18
200
145
110
3
18
4-φ18
50
2
230
160
125
100
3
20
4-φ18
230
160
125
3
20
4-φ18
65
5/2
290
180
145
120
3
20
4-φ18
290
180
145
3
20
4-φ18
80
3
310
195
160
135
3
22
4-φ18
310
195
160
3
22
4-φ18
100
4
350
215
180
155
3
22
8-φ18
350
215
180
3
24
8-φ18
125
5
400
245
210
185
3
24
8-φ18
400
245
210
3
26
8-φ18
150
6
480
280
240
210
3
24
8-φ23
480
280
240
3
28
8-φ23
200
8
600
335
295
265
3
26
8-φ23
495
335
295
3
30
12-φ23
250
10
622
390
350
320
3
28
12-φ23
622
405
355
3
32
12-φ25
300
12
698
440
400
368
4
28
12-φ23
698
460
410
4
34
12-φ25
350
14
787
500
460
428
4
30
16-φ23
787
520
470
4
38
16-φ25
400
16
914
565
515
482
4
32
16-φ25
914
580
525
4
40
16-φ30
450
18
978
615
565
532
4
32
20-φ25
500
20
978
670
620
585
4
34
20-φ25
