Hx81X、Hx81X-A、Hx41X橡胶排污止回阀
Hx81X、Hx81X-A、Hx41X橡胶排污止回阀产品介绍：
Hx81X、Hx81X-A、Hx41X橡胶排污止回阀应用范围：
Hx81X、Hx81X-A、Hx41X橡胶排污止回阀结构特点：
Hx81X、Hx81X-A、Hx41X橡胶排污止回阀标准规范：
Hx81X、Hx81X-A、Hx41X橡胶排污止回阀安装结构示意图：
鸭嘴阀贮存与运输应注意事项：
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。

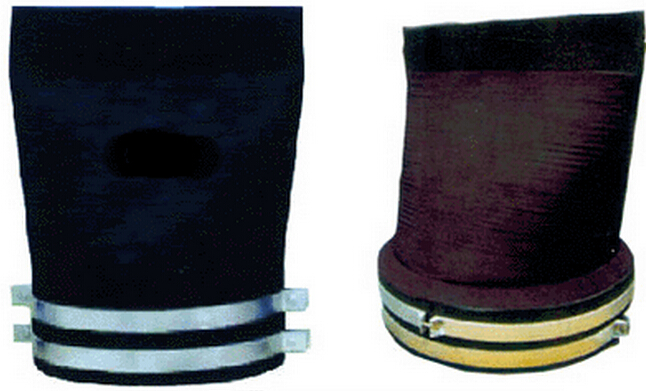

橡胶排污止回阀（西班牙称为“鸭嘴形柔性止回阀”；美国称为“鸭嘴形橡胶止回阀”）是在西班牙ROSS阀门公司，美国红阀公司生产的基础上，进行改进。橡胶柔性止回阀，由于阀门形状像鸭嘴所以常称鸭嘴阀，橡胶排污止回阀产品有法兰连接和卡箍连接两种。鸭嘴阀是城市排水排洪系统和截污管网广泛采用的排污止回阀。鸭嘴阀为一体式结构，100%橡胶材质，内置锦纶帘布胶层，没有任何机械配件。阀门启闭特性好，只通过内部管线压力和外界背压来控制阀门启闭，不需其它运行部件，也不需要人力或电力。阀门完全能够防污水腐蚀，阀门关闭时，渗漏量为零，密封性能好。
橡胶排污止回阀（鸭嘴阀）广泛应用于沙滩，海岸，码头的洪水，废水，及沿海城市的污水排放。橡胶排污止回阀（鸭嘴阀）可取代拍门止回阀。建议DN800一下的橡胶排污止回阀可以采用卡箍连接或法兰连接。DN800以上的橡胶排污止回阀建议使用法兰连接方式。
橡胶鸭嘴阀采用优质弹性橡胶材料，内置加强纤维的全橡胶结构的阀门产品，它根据受力分析和受力计算，针对不同工况,，采用不同的设计机理，选用不同的橡胶配方，并按特殊工艺制作而成,，其阀体身特别柔韧，保证最大程度抗压的同时，确保水力损失最小，达到排放性与抗压性的完美结合。
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
安装方式
安装位置
安装结构示意图
套接式
安装在排水管的出口
法兰式
安装在排水管带法兰的出口末端
镶嵌式
安装于城市雨水污水管道中间
安装板式
安装于出水末端建筑物上
内置式
安装于城市雨水污水和系统出水末端
灰浆或水泥管道式
安装于灰浆或水泥管道的末端
Hx81X、Hx81X-A、Hx41X橡胶排污止回阀主要技术参数：
配合管道通径
阀口台阶(A)
管道接触
(B＞)
1/2＂～3/4＂
15
15
1＂～1～1/4＂
20
20
1～1/2～2～1/2
25
25
3＂
40
40
4＂
50
50
6＂
50
50
8＂
50
50
10＂
50
50
12＂～14＂
100
100
16＂～20＂
150
150
24＂～36＂
200
200
42＂
250
250
48＂～60＂
300
300
72＂
400
400
说明：DN600～1800(24＂～72＂)为双包箍。
a、Hx81X、Hx41X型橡胶排污止回阀，应放于低温、干燥处，并保证运输时立式状态放置；
b、设置地板或高于地平面立放；
c、该阀门应远离热源、臭氧、机油、强酸、强碱区域；
d、严禁强辐射光线暴晒和承重；
e、严禁锐利器具划破表面；
f、包装箱上标有“↑”，不允许倒放或平放。 、
