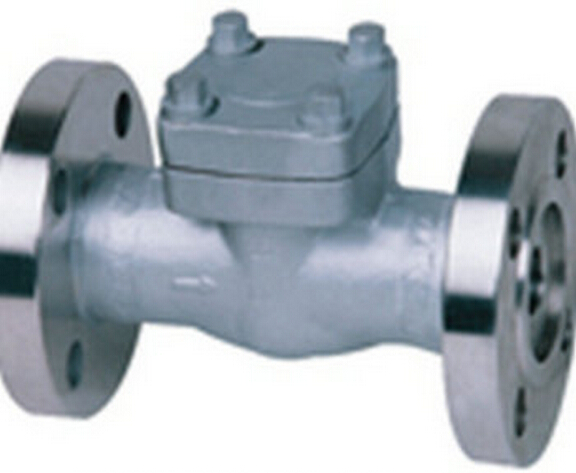

上海金盾H44H高压高温止回阀
上海金盾H44H高压高温止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。
上海金盾H44H高压高温启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
上海金盾H44H高压高温止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
法兰密封面型式与表中规定不同时，用户应在全同中注明
上海金盾H44H高压高温止回阀性能规范：
上海金盾H44H高压高温止回阀主要零件材料：
用途:
法兰连接的旋启式止回阀适用于公称压力PN1.6-16.0MPa，工作温度-29-550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上。适用介质为：水、油品、蒸汽、酸性介质等。
上海金盾H44H高压高温止回阀标准与规范：
设计与制造
结构长度
压力温度等级
连接法兰
试验与检验
GB12235
GB12221
GB/T131 GB/T74 HG20604
JB/T74～90 GB9113 HG20592-20635
JB/T9092-1999 GB13927
上海金盾H44H高压高温止回阀型号：
配管法兰
公称压力PN(MPa)
法兰密封面
产品型号
JB/T74
GB9113
HG20592～
20635
1.6
凸面
H44H-16C
H44W-16R
H44W-16P
H44Y-16I
2.5
H44H-25
H44W-25R
H44W-25P
H44Y-25I
4.0
凹凸面
H44H-40
H44W-40R
H44W-40P
H44Y-40I
6.4
H44H-64
H44W-64R
H44W-64P
H44Y-64I
10.0
H44H-100
H44W-100R
H44W-100P
H44Y-100I
16.0
H44H-160
H44W-160R
H44W-160P
H44Y-160I
25.0
H44H-250
H44W-250R
H44W-250P
H44Y-250I
公称压力PN(MPa)
试验压力(MPa)
适用温度(℃)
适用介质
强度试验
密封试验
WCB
Cr5Mo
1Cr18Ni12Mo2Ti
1Cr18Ni9Ti
1.6
2.4
1.8
≤425
≤550
≤200
≤200
水、油品、
蒸汽、酸性
介质
2.5
3.8
2.8
4.0
6.0
4.4
6.4
9.6
7.1
10.0
15.0
11.0
—
16.0
24.0
17.6
25.0
37.0
27.5
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
零件名称
材料牌号
阀体
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
阀盖
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
阀辨
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
阀杆
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
阀座
25
1Cr18N19T1
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
销轴
1Cr17Ni2
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
密封环 垫片
包覆垫
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
