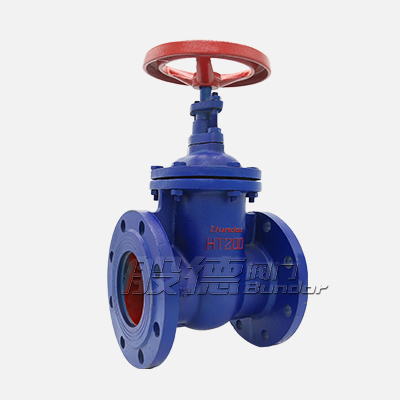

铸铁闸阀/铸铁暗杆闸阀/Z45T闸阀
产品概述
暗杆闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，暗杆闸阀只能作全开和全关，不能作调节和节流使用。闸板有两个封面，最常用的暗杆闸板阀的两个密封面形成可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏
差，这种闸板叫做弹性闸板。
性能特点
铸铁楔式闸阀主要特点：
1、本阀采用的结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用黄铜堆焊工艺，使用寿命长。
3、流体阻力小 , 密封面受介质的冲刷和侵蚀小，开闭较省力。
4、介质流向不受限制 , 不扰流、不降低压力，过流面积大，流阻小。
5、形体简单 , 结构长度短，制造工艺性好，适用范围广。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
应用领域
本阀广泛使用于石油、化工、食品、轻纺、制药、电力、煤气、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。在工程压力≤1.6Mpa蒸汽、水、油品介质的管路作启闭作用。
技术参数
零件名称
材料名称
阀体 阀盖 闸板
灰铸铁 球墨铸铁
阀杆
碳钢、 黄铜、不锈钢
阀杆螺母
黄铜 球墨铸铁
手轮
灰铸铁 球墨铸铁
型号
公称通径
尺寸
参考质量
Z45T/W-10/16
DN
L
D
D1
b
H
z×Φd
b-f
D0
重量kg
50
178
165
125
20
290
4-19
20-3
160
9.8
65
190
185
145
20
315
4-19
20-3
160
12.5
80
203
200
160
22
362
4-19/ 8-19
22-3
200
16.5
100
229
220
180
24
397
8-19
22-3
200
20.5
125
254
250
210
26
447
8-19
24-3
240
33.2
150
267
285
240
26
500
8-23
24-3
240
40.5
200
292
340
295
26/30
597
8-23/ 12-23
26-3
320
72
250
330
395/405
350/355
28/32
735
12-23
28-3
320
98.5
300
356
445/460
400/410
28/32
840
12-23
28-4
400
140
