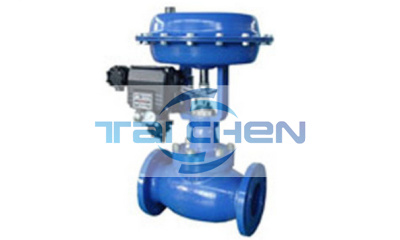

ZJHM型精小型气动薄膜套筒调节阀
主要零部件：
ZJHM型精小型气动薄膜套筒调节阀介绍：
ZJHM精小型气动薄膜套筒调节阀由气动多弹簧薄膜执行机构和低流阻套筒调节机构组成，与普通套筒阀相比，具有体积小1/3，重量轻1/3，流量大1/3的特点，广泛应用于要求噪音低，压差大的工业过程自动化控制系统中。
主要技术参数：
阀门主要技术参数
公称通径DN(mm)
20
25
40
50
65
80
100
150
200
阀座直径DN(mm)
10
12
15
20
25
32
40
50
65
80
100
125
150
200
额定流量
系数KV
直径
1.8
2.8
4.4
6.9
11
17.6
27.5
44
69
110
176
275
440
690
等百分比
1.6
2.5
4
6.3
10
16
25
40
63
100
160
250
400
630
公称压力MPA
0.6，1.6；4.0；6.4
流量特性
线性、等百分比
介质温度
-20～200（常温);-40~450(中温）
法兰尺寸
铸铁法兰尺寸按JB78-59,铸钢法兰尺寸按JB79-59
法兰型式
法兰密封面型式按JB77-59,其中铸铁法兰按光滑式，铸钢法兰按凹式
阀体材质
PN
0.6,1.6
HT200
MAP
4.0,6.4
ZG270-500;ZG1CR18Ni9Ti,ZG0CR18Ni12Mo2Ti
上阀盖型式
普通式（常温式）；热片式（中温式）
可调比
50：1
执行机构主要技术参数
型号
ZHA(B)-22
ZHA(B)-23
ZHA(B)-34
ZHA(B)-45
有效面积CM2
350
350
560
900
行程MM
16
25
40
60
弹簧范围MPA
0.02~0.10;0.04~0.20;0.08~~0.24;0.02~0.60;0.06~0.10
主要零件材料及推荐使用温度范围
零件名称
零件材料
温度范围
阀体
HT200
-20～+200
ZG270-500
-40～+400
上阀盖
ZG1CR18Ni9Ti
-250～+550
ZG0Cr18Ni12MO2Ti
-40～+600
阀芯、阀座、波纹管
1CR18Ni9
-250～+550
0Cr18Ni12MO2Ti
-250～+550
填料
聚四氟乙烯
-40～+200
膜片
丁晴橡胶夹增涤沦物
压缩弹簧
60Si12Mn
膜盖
A3
介质压力和工作温度关系
阀体材料
公称压力
MPA
介质工作温度℃
<120
<200
<250
<300
<350
<400
<425
<435
<450
最大工作压力MPA
HT200
0.6
0.6
0.55
0.5
1.6
1.6
1.5
1.4
ZG270-500
0.6
0.6
0.56
0.5
0.45
0.4
0.36
0.32
0.3
ZG1CR18Ni9Ti
1.6
1.6
1.4
1.25
1.1
1
0.9
0.8
0.75
ZG0Cr18Ni12MO2Ti
4
4
3.6
3.2
2.8
2.5
2.2
2
1.9
6.4
6.4
5.6
5
4.5
4
3.6
3.2
3
性能参数:
主要技术性能指标
项目
指标值
基本误差%
不带定位器
±5.0
带定位器
±1.0
回差%
不带定位器
3.0
带定位器
1.0
死区%
不带定位器
3.0
带定位器
0.4
额定行程偏差%
±2.5
