压缩空气铝合金管道主管路的设计
空气主管道的费用在压缩空气装置的最初费用中占很高比例，过小管子直径，尽管降低了费用，但会增加系统中空气的压力降，操作费用会增加并会超过使用较大直径管子的额外费用。压缩空气铝合金管道
还有安装费在总费用中占很大一部分，这种费用对不同尺寸的管子差别很小，安装一个直径25mm管子的费用与安装一个直径50mm的管子很接近，但是50mm管子的流量是25mm管子的4倍。
在一死循环状管道系统中，任何输出点由两条管道途径供气，在确定管道尺寸时，这种双重供给应忽略不计，而假定在任何时刻空气只通过一个管道供给。
空气主管道和支路管道的尺寸是由空气速度的极限决定的，通常认为这个极限是6m/s，当支路的压力为6巴左右，长度上有好几米的情况下速度可达20m/s。从压缩机到支管道末端的压力降不应超过0.3巴，下图是我们决定管道直径的依据。
弯管和阀门会形成附加摩擦阻力。这种摩擦阻力可换算成增加管道长度所产生的压力损失，〝主要接头换算成管子长度表〞给出了各种常用接头的换算长度。
例(a)，确定管子的尺寸大小，通过16,800l/min的自由空气，最大压力降不超过0.3巴的125米管子长度，两级压缩机在8巴时起动并在10巴时停止，平均操作压力是9巴。
在125m管道上有30kPa压力降相当于30kPa/125m=0.24kpa/m
查〝主管直径尺寸计算表〞从压力线列的9巴处画一条线通过压力降0.24Kpa/m处，该线与参考线相交于X处。空压机管道安装
连接X和0.28mn3/s画线与管道尺寸线相交于大约61mm处。即可使用直径不小于61mm的管子，名义尺寸为65mm的管子内径有68mm的实际尺寸将足以满足要求。
例(b)，如果125m长的管子，在(a)题上有一定数量的管接头，例如有两个弯头，两个直角弯头，六个标准三通管接头和两个闸阀，问加大多少尺寸可把压力降限制在30kpa？
在65mm直径一栏中，我们可以找到下列的相当长度尺寸。
两个弯头2x1.4=2.8m
两个90°弯头2x0.8=1.6m
两个闸阀2x0.5=1.0m
六个标准三通管接头6x0.7=4.2m
总共9.6m
十二个接头对流动的阻碍大致相当于10m的附加管子长度，这样管子的有效长度就是135m，因而每米△P=30kPa/135m=0.22kPa/m。再参照主管道直径尺寸的计算图表管子尺寸现在大约画在65mm内径(I.D)处，名义尺寸为65mm，实际内径为68mm的管子在这里是可以的。
注意：在新安装主管道尺寸时，应考虑将来发展的可能性。空压机节能管道

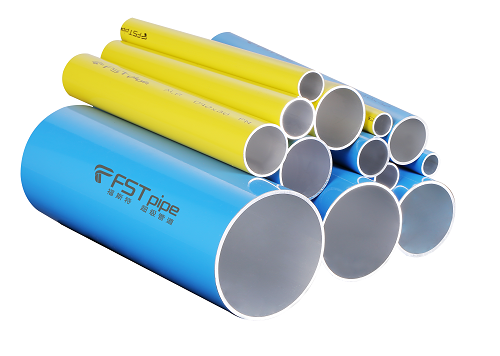

以上内容由广东福斯特提供，我们研发生产的超级管道具有节能环保、安装便捷、重复使用、坚固耐用、永不泄露等特性。受国家特检部门监察，在国内获得《压力管道元件制造许可证》（简称TS认证）的产品，成为客户的首选。我们的目的是帮助客户实现效率最大化，从而不断提升您的生产力，壮大您的事业，以致成功。
