电缆智能故障指示器新品说明
设备型号：TLKS-PDMT-S02
【产品摘要】
电缆线路是城市供电的主要电力设备，大多敷设于地表下的电缆隧道内。电缆隧道长年处理封闭式管理状态，一旦发生电力故障，在地表上方人们无法通过肉眼观察线路情况，而进入隧道内，由于空间狭窄，且光线、排水、气体流通等诸多因素影响，查找线路故障所在十分困难。为协助电力部门快速找到故障点，特力康则研发了电缆智能故障指示器。
【工作原理】
电缆智能故障指示器采用感应电流取电技术为设备供电，可通过安装于电缆上的探测前端对线路负荷电流、温度等进行实时探测，通过显示设备进行现场显示，并将采集到的相关数据上传通信终端，利用无线网络传输技术传至监控中心，由分析系统以数据及图像形式展示，供监控人员查看；同时分析数据显示异常情况时，系统将立即启动告警，对故障线段在第一时间做出指示，从而加强故障抢修。
【系统组成】

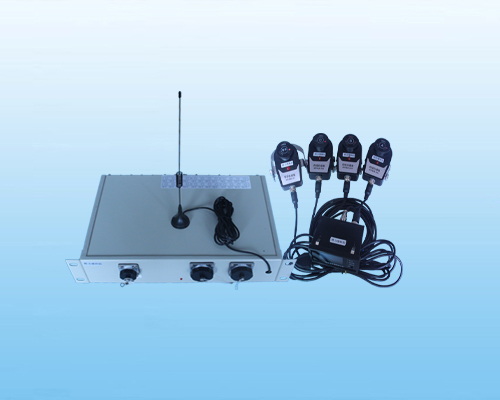

电缆智能故障指示器由前端探测指示器、液晶显示设备、供电设备、通信终端、服务器及监控软件组成。
【技术指标】
名称
技术指标
工作环境
-40℃～+75℃
相对温度
≤95%
电压等级
6-35kV，不同电压等级参数可能不同
负荷电流
0-1200A
导线截面
16-400mm2
短路电流传感器最大承受电流
20KA
4S
短路故障电流出厂前整定
150A-1500A可选，出厂默认630A
短路延时
60ms-3s可调，出厂设定为60mS
接地故障电流出厂前整定
5-300A可选，出厂默认10A
接地延时
40ms-3s可调，出厂设定为200 mS
温度告警
可设置，默认80℃
复位时间
6h-12h-24h-48h（出厂设定8h）
温度显示精度
≤1℃
电流显示精度
≤5%
故障指示器动作准确率
大于90%
液晶显示
点阵LCD 显示屏128*64
工作电源
可选AC220V、DC24V或取电CT取电
闪光时间间隔
≤5s
装置使用寿命
＞10年
【功能特点】
★
故障监测：具有识别短路、接地故障的功能；并可区分永久性故障和瞬时性故障；抑制合闸励磁涌流引起的误动现象；故障指示器动作准确率：大于95%；
★
负荷监测：具有三相负荷电流监测并远传功能，负荷电流精度：±5%
★
温度监测：具有线路温度监测并远传功能，温度测量范围：-40~+120℃，精度：±1℃
★
参数设置：可选故障定值设置；复位时间设置；现场电流值校正等参数设置
★
现场调试：可以通过手持终端控制指示器翻牌或复位
【技术与服务】
★电话支持服务
用户在维护设备过程中，出现由于设备引起的技术故障，可通过电话或传真的方式与我司联系，我司将立即安排技术工程小组响应服务请求，协助并指导用户解决问题。
★现场支持服务
若接到用户的技术支持服务请求后，不能通过电话支持服务解决问题，将委派技术工程师赴现场协助用户排除故障。
★设备更换服务
保修期内，凡属设备自然故障或者设备质量原因造成损坏，我司按用户通知及时免费予以更换。
