供应深圳东健宇矩阵

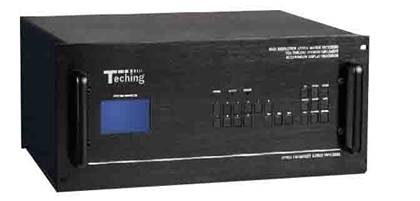

          RGB  8010系列矩阵，最大可实现8路RGB信号输入到1路RGB信号输出的切换。内部采用高带宽专业开关芯片，图像清晰；输入、输出端口采用了过电平保护及ESD保护的双重保护设计，增强了产品的抗击毁能力；音视频可分别控制，音频输入输出采用平衡方式，大大提高了抗干扰能力，有效延长了传输距离。
          同步信号的输入端采用了独特的ASR（Adaptive  Synchronization  of  Renewable）技术，能自动恢复再生小至50mv的同步信号，很好的解决了长距离传输所产生的同步信号丢失问题；输出端采用了高电平大电流专用芯片，使输出电平达到满幅度的5V，并能输出大于普通TTL三倍的电流，使输出能力得到很大的提高。
            RGB  8010采用最新32位嵌入式处理器，应用嵌入式RTOS操作系统，采用大规模高分辨率芯片，具有长线驱动能力，并且采用了长距离传输失真补偿技术，采用可编程逻辑阵列电路，任意交互切换。兼容市场所有同类产品的代码和指令。专用端口，能直接和宏控ST-960触摸屏连接，即插即用。特有TCP/IP网络控制管理功能，能通过以太网控制。全贴片SMD工艺，特有ESD静电保护功能。
          机箱采用EMI的结构设计，有效的防止电磁辐射及电磁波的干扰，性能更加稳定。
          内嵌智能控制，采用了独特的处理方式，大大提高了设备的切换速度，实现了指令之间不需等待的快速控制；具备掉电状态存储保护、开机自动恢复记忆的功能。
          除面板键盘操作外，还提供RS232控制接口，方便用户与各种集中控制设备配合使用；通过随机提供的软件，可方便设定设备编号，便于多台同型设备共联控制。
          RGB  8010系列矩阵产品主要应用于要求较高的广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等重要场所。

                          性能特点：
1．  有断电现场保护功能，能保存设备关机前的状态；
2．  带有调节黑场时间功能，可避免信号切换时产生抖动；
3．  具备与计算机联机使用的RS232通讯接口，方便联机控制；
4．  提供两种不同类型的通讯协议，用户可以选择更符合自己习惯的其中一种。
5．  带有自动增益技术，RGB系列矩阵可以传输100米长线（普通RGB传输线缆）；
6．  采用新型的  LCD  面板显示和轻触式按键；状态显示直观合理，设备操作更加简便；
LCD  屏显示输入输出的控制状态；
7．  简捷的前面板操作，后面板上有一个能与控制系统联机使用的  RS-232C  通讯端口；
8．  强大的红外遥控功能，设备同时具有本地遥控和红外遥控，可实现脱离电脑或中控进行远程操作；
9．  内置系统自恢复功能，当客户操作出现失误，执行该功能，可恢复出厂设置。
10．  兼容复合视频、S－视频、分量视频、HDTV、RGsB、RGBHV
            11．采用高带宽芯片，带宽为350MHz（-3dB）定制产品可达500MHz



技术参数：

      RGB特性




增益：0dB
带宽：>500MHz（-3dB）满载
微分相位：0.05º@4.43  MHz
微分增益：0.05%  @4.43  MHz
最大传播延时：5ns(±1ns)
切换速度：≤150nSs

      RGB输入


信号类型：RGBHV、RGBS、RGsB、RsGsBs、YUV信号
接口：5BNC
最大电平：1.0Vp-p
阻抗：75Ω
回波损耗：-30dB@5MHz

      RGB输出


信号类型：RGBHV、RGBS、RGsB、RsGsBs、YUV信号
接口：5BNC
标准输出电平：0.7Vp-p
阻抗：75Ω
回波损耗：-30dB@5MHz
直流补偿：最大5mV

      同步信号特性


输入/输出信号类型：TTL
输入电平：50mVp-p  -  5Vp-p
输出电平：5Vp-p
输入阻抗：510Ω
输出阻抗：75Ω
极性：正或负（与输入一致）
