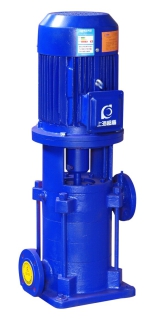

LG型多级离心泵
LG型多级离心泵
产品介绍
LG便拆式高层建筑给水多级离心泵是根据高层建筑恒压供水及消防行业的实际需要开发的新一代给水产品。该泵采用国内优秀的水力模型,经过本厂技术人员的精心设计,因此该泵效率高、性能稳定、噪音低、使用寿命长、外型美观、占地面积少、维修方便、重量轻等优点
产品特点
LG便拆式高层建筑给水多级离心泵结构紧凑、体积小、外形美观,其结构决定安装占地面积小,如加上防护罩可置于户外使用。

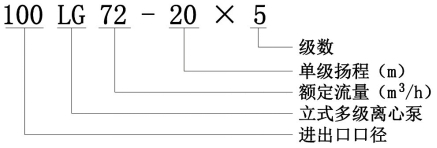

型号意义
主要用途
LG便拆式高层建筑给水多级离心泵特别适用于住宅、宾馆、办公大楼等高层建筑恒压供水、消防、喷淋给水设备配套用泵;也适用于化工流程冷却塔的自动补水;系统稳压、生产工艺循环用水、远距离输送、锅炉给水等给水设备之用。可输送的液体为常温(<80℃)(热水型可输送温度小于105度的介质)清水或物理、化学性质类似于水的常温介质。
工作条件
1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；
2、LG便拆式高层建筑给水多级离心泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；
3、介质使用温度-15℃～120℃;
4、最大系统工作压力≤2.5MPa;
5、周围环境温度应低于40℃,相对湿度低于95%。
结构说明
1、LG便拆式高层建筑给水多级离心泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；
2、LG便拆式高层建筑给水多级离心泵的吸入口和出水口在同一中心线上，简化管路的连接；
3、根据实际情况，泵的进出口可装配成90°、180°、270°不同的方向；
4、根据实际情况，泵的出口可装配成1~5个出口，以满足同一台泵上获得不同的扬程；
使用条件：
1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；
2、DL立式多级泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；
3、介质使用温度-15℃～120℃;
4、最大系统工作压力≤2.5MPa;
5、周围环境温度应低于40℃,相对湿度低于95%。

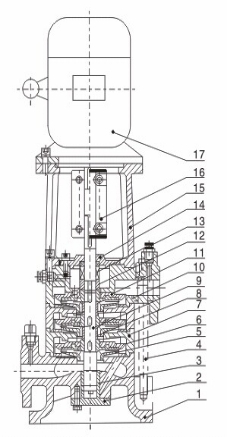

结构图及材料表
序号
名称
材料
1
进水段
HT200
2
底盖
HT200
3
下导轴承
耐磨石墨
4
拉杆
2Cr13
5
叶轮
HT200
6
导叶
HT200
7
中段
HT200
8
叶轮挡套
45
9
轴
2Cr13
10
出水段
HT200
11
末级导叶
HT200
12
连接螺栓
45
13
机械密封
硬质合金
14
机封压盖
HT200
15
电机架
HT200
16
联轴器
HT200
17
电机
YE2
