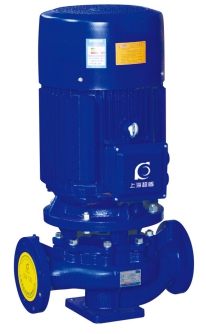

产品概述
ISG型单级单吸立式离心泵是本公司采用IS型离心泵性能参数和立式泵结构之长，严格按照国标准IS02858及最新国家标准设计成功的高产效节能产品，是代替IS型卧式泵、DL型泵等常规产品的新颖立式离心泵。流量范围1.5—1200m3/h，扬程范围8—150m，分基本型、扩流型、A、B、C切割型等250多种规格。根据流体介质和温度不同，设计制造成同性能参数的IRG型热水泵、IHG型化工泵、ISGD型低速泵和YG型油泵系列产品。
产品特点
1、泵结构紧凑、体积小、外形美观。其立式结构重心较低且重心重合于泵脚中心，增强了泵的运行稳定性和寿命。
2、安装方便。进出口径相同并在一中心线上，可象阀门一样直接安装在管路任何部位。电机上防雨罩可置于户外使用。泵设有安装底脚，以便泵的安装稳定。
3、运行平稳、噪音低、组件同心度高。电机采用低噪音轴承，并设有不停机加油装置，泵叶轮具有极好的动静平衡，动行无振动，改善使用环境。
4、无渗漏。轴封采用耐腐硬质合金机械密封，解决了离心泵填料密封渗漏严重的问题，延长了使用寿命，确保了运行场地干净整洁。
5、维修方便。勿需拆卸管道，只要拆下泵盖螺母，取出电机及传动组件即可进行检修维护。
6、可根据现场使用条件，泵机可立式、卧式、多方式安装，依据流量的扬和程要求，采用并、串联方法，增加所需流量扬程。

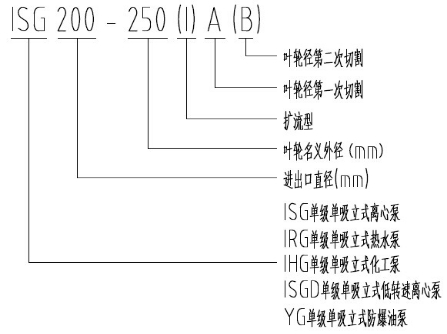

ISG、IRG、IHG、ISGD、YG型号的意义
主要用途
1、ISG型立式离心泵,供输送清水及物理性质 类似清水的其它液体之用。使用介质温度80℃以 下。适用于工业和城市给排水、高层建筑增压送 水、园林喷灌、消防增压、远距离输水、采暖、浴室冷暖水循环增压及设备配套等。
2、IRG型立式热水泵，适用于有供热系统的民用及企事业单位的建筑住房供暖及热水增压、循环、输送等生产工艺用热系统，如：电站、热电站、余热利用、冶金、化工、纺织、木材加工、造纸、食品、制药和合成纤维等部门，使用温度120℃以下。
3、IHG型立式化工泵，输送不含固体颗粒具有腐蚀性其粘度类似水的液体。适用于轻纺、石油、化工、冶金、电力、造纸、食品等工业锅炉高温热水，使用温度－20℃—120℃。
4、IDGD型低转速离心泵,供输送清水及物理性质类似清水的其它液体之用。使用介质温度80℃以下。适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输水、采暖、浴室冷暖水循环增压及设备配套等。
5、YG型立式防爆油泵，适用于石油、轻纺、化工、机械等行业输送腐蚀、易燃、易爆液体，被输送介质温度－20℃—120℃。介质密封ρ＜1000kg/m3
工作条件
1、泵系统最高工作压力为≤１．６Ｍpa，即泵吸入口压力＋泵扬程≤１．６Ｍpa，订货时请注册系统工作压力。当进口压力大于０．４Ｍpa，或泵系统工作压力大于１．６Ｍpa时，应在订货时另行提出，以便在制造时，泵的进流部分和联接部分采用铸钢材料。
2、适用介质：清水泵介质应无腐蚀性液体、介质固体不溶物，其体积不超过单位体各０．１％，粒度＜０．２mn，如介质为带有细小颗粒的请在订货时说明。
3、周围环境温度不超过４０℃，相对温度不超过９５％。结构说明
结构说明
普通型结构
1
取压塞
ISG型结构说明：
①泵与电机同端盖，轴向尺寸 缩短，结构简单。
②泵体上设有取压孔和放水孔。
③泵体上设有排气阀，工作前能排放泵内空气
④泵体底部设有安装底板和螺栓孔，保证整体机组安装稳固。
2
排气阀
3
叶轮
4
机械密封
5
挡水圈
6
电机
7
轴
8
联体座
9
叶轮螺母
10
泵体
11
放水阀
热水型结构
1
取压塞
IRG型结构说明：
①泵体与上部结构中间装有隔热盖，适用于介质温度T＜ 120℃场合。
②泵与电机轴承组合配置，保证轴运转精度，提高了密封的可靠性。
③可根据用户要求隔热盖内安装风冷装置。
2
排气阀
3
叶轮
4
机械密封
5
轴承
6
电机
7
联体座
8
挡水圈
9
叶轮螺母
10
泵体
11
放水阀
化工型结构
1
排气阀
IHG型结构说明：
①机械密封前置有承磨付，泵盖上设有密封冷却，冲洗孔，适用于抽送介质易挥发或结晶的场合，延长在介质含微小颗粒时机械密封的使用寿命。
②泵与电机轴承组合配置，保证轴运转精度，提高密 封的可靠性。
③机械密封采用硬质合金材质。
2
叶轮
3
冲洗冷却水管
4
泵盖
5
轴承
6
电机
7
联体座
8
机械密封
9
承磨付
10
叶轮螺母
11
泵体
油泵结构
1
取压塞
YG型结构说明：
①本结构适用于输送含固体颗粒的介质，温度为－20℃～+120℃的油类。
②所输送油类介质温度T＜120℃或含有微量颗粒时，可选择高温结构可化工泵结构。
③超过200℃高温要定做。
2
排气阀
3
叶轮
4
机械密封
5
轴承
6
电机
7
联体座
8
泵盖
9
叶轮螺母
10
泵体
11
放水阀
