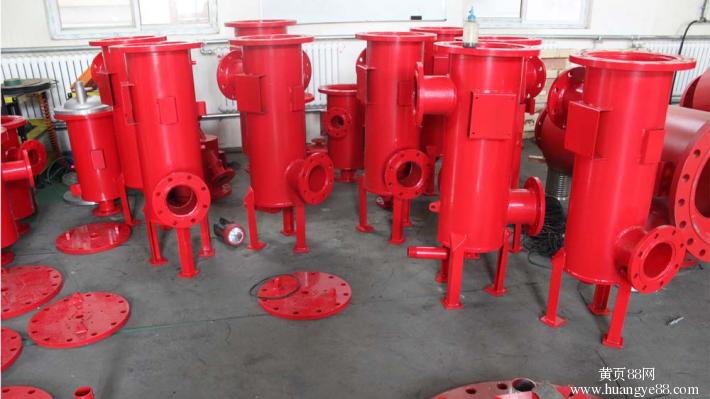

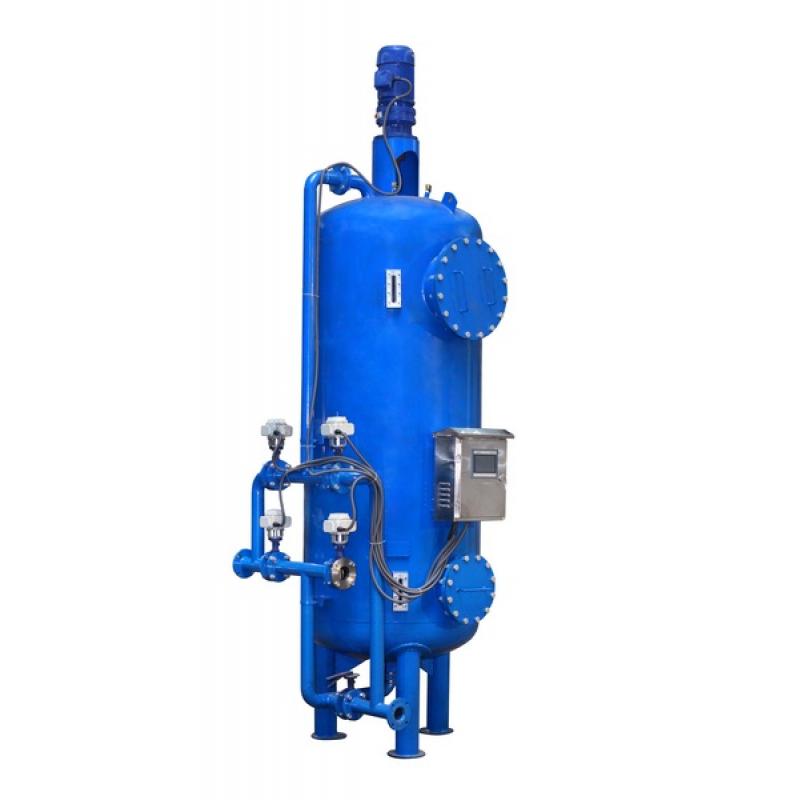

江苏无锡苏州ZZLD多滤芯自动反冲洗过滤器生产厂家

　ZZLD多滤芯自动反冲洗过滤器的工作原理

　　　ZZLD型多滤芯式自动反冲洗过滤器内部结构如图所示，当过滤器正常过滤时所有滤芯都处于连续过滤工作。在反洗过程中，只有处于反洗区域的一、二只滤芯在进行反洗，随着反洗区域的位移逐个把所有滤芯反洗完毕，而不在反洗区域的滤芯仍在进行过滤工作，这就是多滤芯式过滤器反洗时过滤不停机的原理。

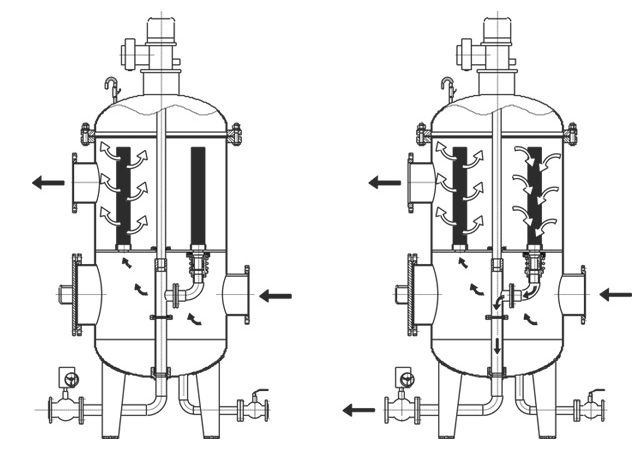

　　　多滤芯自动反冲洗过滤器中的滤芯过滤和反洗示意是一只滤芯在过滤中，原（污水）由滤芯内侧向外侧过滤，水中悬浮物杂质被V型端的缝隙孔拦截在滤芯内并浮着在缝隙平面周围，滤后净水由滤芯内缝隙中向外流出。当滤芯缝隙孔被悬浮物大量阻塞时，过滤器进出口水端压差增大，并启动反洗即滤芯在反洗中，反洗时由于滤芯内部腔体被泄压阀门导通而接入大气（表压为0），使滤芯外侧的滤后净水变为反洗水，在大的压差作用下迅速由滤芯外侧向内侧冲刷，由于缝隙是V型的，反洗水从滤芯外侧进入内侧时流速将大大提高，进而对缝隙形成很大的冲刷清洗作用。这种V型端面尖端向外的高品质滤芯具有优异的流体特性，可使得自动反冲洗过滤器每次自动清洗都是成功的，从而保证了自动反冲洗过滤器长期稳定的工作。大量应用实践证明：如果滤芯不具备上述特性，将导致过滤和反洗失败。

　ZZLD多滤芯自动反冲洗过滤器的工作原理

　ZZLD多滤芯自动反冲洗过滤器的示意图

说明：
　1、反洗泄压排污口（DN3）由电动阀控制，并和反洗电机同步动作，即反洗电机开始启动反洗电动阀打开，开始排污，反洗结束时反洗电机停止，反洗结束；电动阀也同时关闭，排污结束。
　　2、排污口（DN4）由手动阀控制，手动排污阀需定期开启或清洗时开启，排出沉淀到主机底部的脏物。
　　3、均压阀及放气阀在第一次工作开始时打开排气，正常工作时均需关闭。
　　4、安装时应特别注意进出水口方向并不得有大粒径的脏物进入主机内，详见使用说明书。

ZZLD100-1400系列多筒式自动反冲洗过滤器主要技术性能和参数

分类	项目内容	单位	性　能　和　参　数
			ZZLD100	ZZLD150	ZZLD200	ZZLD250	ZZLD300	ZZLD350	ZZLD400	ZZLD450
运行参数	主管道通径（DN1、DN2）	mm	100	150	200	250	300	350	400	450
	参考流量	M3/h	60-120	150-170	210-300	380-450	560-700	750-1000	960-1220	1260-1540
	经济精度范围	mm	0.05-0.8
	最高精度	mm	0.03
	尖端向外的V型断面滤芯的优异特点		(1)过滤及反洗均符合正确的流体特性（不糊网、易清洗）（2）滤芯不变形，强度及耐磨性极高（3）特别适用于冶金工业等金属（氧化物）粉粒状杂质重负荷工作，并保持高可靠长寿命
	工作介质		工业水≤60℃
	设计压力	MPa	0.6、1.0、1.6、2.5和4.0共五种
	最低工作压力	MPa	≥0.25
逆洗参数	反洗起始差压		0.03-0.05
	反洗耗水量	L/min	约为主管道水流量的1/100000-1/100
	反洗过程时间（注1）	S	80-120
	差压控制可予置范围	MPa	按差压控制反洗，可予置差压范围为0.02-0.1
	时间控制可予置范围	H	按时间控制反洗，可予置时间范围为1-24h
	反洗泄压（排水）阀管径DN3	mm	40		50		65	80
	清洗阀管径DN4	mm	25		32	40	50
电气设备参数	电源电压	伏相	380伏三相电源
	逆洗臂电机	KW	0.18KW(三相)（A02-6324,380伏）[注2]			0.37KW(三相)（A02-7124,380伏）
	减速器		双吸蜗轮减速器或多级直接摆线针轮减速器
	电动反洗泄压阀（注3）		Q941F-16系列三相电机[注2]? 电动球阀（Dg40-125）
	反洗臂定位开关		L×19[注2]
	差压控制器		D520/7DD[注2]
	故障显示报警		反洗故障、差压控制故障及安全联轴器故障等现场和去CRT报警显示
	总耗电量	KW	≤0.3		≤0.4		≤0.5		≤0.6
	电控箱尺寸（宽厚高）	mm	400×320×520墙式或安装在机器旁边出线口在底部[注2]

[注1]：采用电动球阀，逆洗过程加长30S左右；
[注2]：本表所列均为普通室内用电气设备，如过滤器是易燃、易爆或户外条件下工作，则所有电机、开关、控制器等均应是防爆型或户外型，务请在订货时说明；
[注3]：本过滤器反洗泄压（排水）阀是电动阀的，如用户采用气动球阀，订货必须说明。

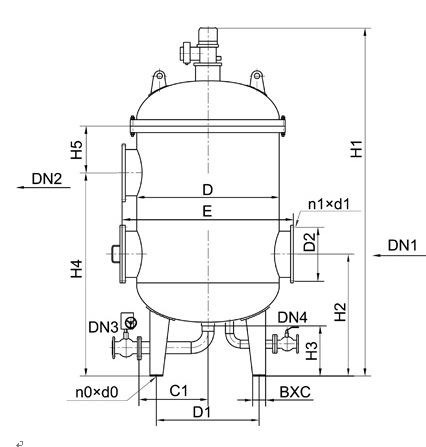

ZZLD100-1400系列多筒式自清洗式过滤器外形及安装尺寸（参阅示意图）

尺寸代号			单位	尺　　寸
尺寸代号			单位	ZZLD100	ZZLD150	ZZLD200	ZZLD250	ZZLD300	ZZLD350	ZZLD400	ZZLD450
主管首通径DN1DN2			mm	100	150	200	250	300	350	400	450
E			mm	700	800	900	1100	1200	1300	1300	1400
D			mm	450	520	620	820	924	974	1024	1124
D5			mm	500	600	700	900	1000	1050	1100	1200
n0×d0			只×mm	4-φ18	4-φ18	4-φ20	4-φ20	4-φ20	4-φ23	4-φ25	4-φ25
C1			mm	300	350	400	525	575	600	625	650
H1			mm	1500	1700	1750	2400	2500	2650	2700	2750
H2[注2]			mm	500	650	800	1000	1100	1100	1200	1200
H3			mm	200	200	250	200	250	200	250	250
H4			mm	200	200	250	200	250	200	250	250
H5			mm	330	350	350	520	530	540	570	570
D2			mm	110	110	125	125	145	160	160	160
n2×d2			只×mm	4-m16	4-m16	4-m16	4-m16	4-m16	8-m16	8-m16	8-m16
D3			mm	85	85	100	110	125	125	125	125
n0×d0			只×mm	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	4-φ18	4-φ18
E			mm	120	130	150	180	180	200	200	200
DN3			mm	40	40	50	50	65	80	80	80
DN4			mm	25	25	32	40	50	50	50	50
B			mm	100	120	120	150	150	160	160	180
C			mm	100	120	120	150	150	160	160	180
设计压力 (MPa) [注2]	1.0	180	mm	180	240	295	350	400	460	515	565
		8-φ20	只×mm	8-φ20	8-φ23	8-φ23	12-φ23	12-φ23	16-φ23	16-φ25	20-φ25
		重量	kg
	1.6	180	mm	180	240	295	355	410	470	525	585
		4-φ20	只×mm	4-φ20	8-φ23	12-φ23	12-φ25	12-φ25	16-φ25	16-φ30	20-φ30
		重量	kg
参考图			示　意　图
DN1相同但过滤精度不同时，过滤器外形尺寸升降档（即增大或缩小）的说明			DN1相同但过滤精度高于0.15mm（即滤芯孔径小于0.15mm）时外形尺寸升一档，而精度低于0.35mm（即滤芯孔径大于0.35mm）时外形尺寸降一档

尺寸代号			单位		尺　　寸
					ZZLD500		ZZLD600		ZZLD700		ZZLD800		ZZLD900		ZZLD1000		ZZLD1200		ZZLD1400
主管首通径DN1DN2			mm		500		600		700		800		900		1000		1200		1400
E			mm		1500		1600		1800		1900		2200		2600		3000		3400
D			mm		1174		1224		1328		1532		1832		2032		2432		2840
D5			mm		1250		1300		14400		1600		1900		2000		2400		2800
n0×d0			只×mm		4-φ25		4-φ25		4-φ25		4-φ30		4-φ34		4-φ34		4-φ34		4-φ41
C1			mm		675		700		800		900		1050		1200		1400		1600
H1			mm		2850		3100		3500		3650		4000		4100		5000		5500
H2[注2]			mm		1300		1400		1650		1750		1850		1950		2200		2400
H3			mm		300		300		400		500		500		500		500		500
H4			mm		300		300		400		500		500		500		500		500
H5			mm		680		730		750		800		850		900		1050		1250
D2			mm		180		180		180		180		210		210		210		210
n2×d2			只×mm		8-m16		8-m16		8-m16		8-m16		8-m16		8-m16		8-m16		8-m16
D3			mm		145		145		160		160		160		160		180		210
n0×d0			只×mm		4-φ14		4-φ14		8-φ18		8-φ18		8-φ18		8-φ18		8-φ18		8-φ18
E			mm		200		250		300		350		350		400		450		500
DN3			mm		100		100		100		100		125		125		125		125
DN4			mm		65		65		80		80		80		80		100		125
B			mm		200		200		210		220		260		280		350		360
C			mm		200		200		210		220		260		280		350		360
设计压力 (MPa) [注2]	1.0	180		mm		620		725		840		950		1050		1160		1380		1560
		8-φ20		只×mm		20-φ25		20-φ30		24-φ30		24-φ34		28-φ34		28-φ34		32-φ41		36-φ34[注3]
		重量		kg
	1.6	180		mm		650		770		840		950		1050		1170		1390
		4-φ20		只×mm		20-φ34		20-φ41		24-φ41		24-φ41		28-φ41		28-φ48		32-φ54
		重量		kg
参考图			示　意　图
DN1相同但过滤精度不同时，过滤器外形尺寸升降档（即增大或缩小）的说明			DN1相同但过滤精度高于0.15mm（即滤芯孔径小于0.15mm）时外形尺寸升一档，而精度低于0.35mm（即滤芯孔径大于0.35mm）时外形尺寸降一档

[注1]：该中心高度根据用户要求，还可以进行调整；
[注2]：设计压力2.5MPa和4.0MPa的ZZLD的外形尺寸与本表基本相同，但法兰连接尺寸和重不同；
[注3]设计压力为0.6MPa。
