贵阳灌浆料厂家

贵州贵阳优质灌浆料龙马精神品质一流  灌浆料厂家  灌浆料批发  灌浆料规范

贵州贵阳优质灌浆料龙马精神品质一流，灌浆料厂家，灌浆料用量，灌浆料规范，贵州贵阳灌浆料

为保证传递载荷的有效性和耐久性，灌浆体需要有适合的强度和有效载荷面积。在配比、生产和施工作业的全过程中，灌浆料的任何一项性能都与其它性能相互关联、影响。如果我们单独地追求某项性能的指标，必然影响其它的性能。灌浆的质量，要求灌浆料的各项性能，以传递载荷及其振动的有效性和耐久性为最终目标，相互兼顾。

灌浆料的强度，是配比和生产比较容易达到的指标。超过传递载荷要求的强度，未必是品质优势。相反，如果不能兼顾其他性能，多余的强度可能正是对有效载荷面积不可缺少的其它性能的损害。

灌浆料能达到的有效载荷面积，是生产厂家面对的更大、更困难的技术挑战。有效载荷面积，是指灌浆体与设备底板的接触面积。在强度达到载荷要求的前提下，灌浆体与设备底板的接触面积越大，灌浆体传递载荷的效果越好，越有利于设备的正常运转和寿命。

有效载荷面积，首先要求流动度。灌浆依靠流动度，填充设备底板与混凝土基础之间的空间。如果是水泥基灌浆，多掺水，能增加流动度，但降低强度，并且促使灌浆体收缩、裂缝。因此，我们需要的流动度，是掺水限量、不影响其它性能的流动度。

灌浆填充设备底板下的空间后，塑性膨胀则成为有效载荷面积的关键。大多数灌浆空鼓，产生于塑性阶段的收缩。我们有两种方法使水泥基灌浆料在塑性阶段膨胀，即物理方法和化学方法。物理方法，是在干粉料中添加一种外加剂（具有膨胀属性的膨胀剂），遇水膨胀，不受作业现场的湿度、温度影响；化学方法，使用膨胀水泥、铝酸盐水泥或铝粉，其膨胀效果取决于作业现场的湿度、温度，并且铝粉掺量甚微，分布不匀。因此，物理膨胀的灌浆料，在湿度、温度等条件难控制的作业现场更可靠。

我们控制灌浆料性能所依据的指标，是实验室条件下的检测结果。当灌浆作业条件与实验室检测条件不符合时，灌浆料的性能将出现差异。性能差异大时，将影响灌浆质量。因此，灌浆应遵守相关的作业规程，尽可能使作业条件接近生产厂家在实验室检测的条件。

优质和劣质的灌浆料，在实验室检测的结果可能不相上下。然而，灌浆作业现场的条件，经常不符合实验室条件。多数灌浆料的质量，是在超出实验室条件的范围比较出优劣的。较差的灌浆料，当作业环境略微不符合实验室条件时，其性能则出现明显差异。优质的灌浆料，在超出实验室条件的宽泛范围，其性能仍然稳定。实验室的检测条件，是由统一的标准规定的，而统一的标准是质量不统一的生产厂家共同制定的，必然兼顾他们之间的质量不统一。因此，按照统一标准规范在实验室条件下检测的性能数据，难以比较出质量差异。实验室的检测数据是重要参考，但最终的质量是在实验室和标准以外、由众多用户在条件千差万别的作业现场和通过设备运转寿命比较而公认的，即质量信誉。

综上所述，灌浆质量关乎设备的正常运转和寿命。灌浆是隐蔽性质的工程，我们看不见设备底板下的灌浆状况，所以我们要慎重选用合适的灌浆料，并且灌浆作业工序正确，才能确保灌浆质量。

灌浆料 分类

1、主要用于：地脚螺栓锚固、裁埋钢筋，灌浆层厚度30mm<δ<200mm的设备基础二次灌浆。有抗油要求的设备基础二次灌浆称谓普通灌浆料，如我司的H-40、H-60普通型灌浆料。

2、主要用于：灌浆层厚度≥150mm的设备基础二次灌浆，建筑物的梁、板、柱、基础和地坪的补强加固（修补厚度≥40mm），称谓加固工程专用灌浆料，如我司的H-40加固型灌浆料。

3、主要用于：预应力孔道灌浆，灌浆层厚度10mm<δ<150mm设备二次灌浆，混凝土梁柱加固角钢与混凝土之间缝隙灌浆，称谓混凝土缝隙修复专用灌浆料，如我司的H-40、H-60标准型灌浆料。

4、主要用于：精密、大型、复杂设备安装；混凝土结构加固改造，增强，路面快速修复，称谓高强无收缩灌浆料，如我司的H-40、H-60、cgm、ugm系列高强无收缩灌浆料。

5、主要用于：高温环境下专用灌浆料，高温下体积稳定，热震性好，设备长期处于高温辐射温度500℃环境，灌浆层厚度30mm<δ<200mm的设备基础二次灌浆，称谓耐热型灌浆料，如我司的H-40耐热型灌浆料。

6、主要用于：施工时间短，2小时强度达C20，立即可运行设备，灌浆层厚度30mm<δ<200mm二次灌浆抢工期工程，称谓抢修工程专用灌浆料，如我司的H-60早强型灌浆料。

7、主要用于：大体积、高精密、复杂结构设备的灌浆需要，所灌浆部位不留死角。具有良好的稳定性，称谓精密设备特大型重工设备专用灌浆料，称谓精密设备特大型重工设备专用灌浆料，

是以水泥为基材，适量加入天然高强度骨料、混凝土外加剂等组成的干混材料，加水拌合后具有高流动度、早强、高强、微膨胀等特性。广泛用于设备基础的二次灌浆，钢结构柱基础灌浆，轨道基础等小缝隙粘结灌浆，地铁、隧道、地下工程逆打法施工缝嵌固，地脚螺栓锚固，混凝土梁、柱、板、墙的加固修补灌浆。
是以水泥为基材，适量加入天然高强度骨料、混凝土外加剂等组成的干混材料，加水拌合后具有高流动度、早强、高强、微膨胀等特性。广泛用于设备基础的二次灌浆，钢结构柱基础灌浆，轨道基础等小缝隙粘结灌浆，地铁、隧道、地下工程逆打法施工缝嵌固，地脚螺栓锚固，混凝土梁、柱、板、墙的加固修补灌浆，其他普通混凝土难以浇注的不规则死角、边角及混凝土空洞补灌修复等。
主要特性
◆高自流性　现场只需加水搅拌即可使用，不需要振捣便可自动填充所需灌注空隙：不泌水、不分层。
◆早强高强　一天强度最高可达50MPa以上，设备安装一天后即可运行生产。
◆微膨胀性　粘结强度高。具有微膨胀性能，无收缩，可确保地脚螺栓、设备与基础以及新老混凝土间的牢固结合。
◆抗腐蚀性　早强型UGM抗侵蚀， 耐冲刷，具有良好的抗硫酸盐和抗污水侵蚀性能，有较强的抗冲刷性，可用于海港，污水处理厂等工程。
◆抗油渗性　在机油中浸泡30天后其强度可以提高1 0%以上。
◆耐 久 性 UGM属无机灌浆材料，不老化，对钢筋无锈蚀。200万次疲劳试验，50次冻融循环试验，强度无明显变化。

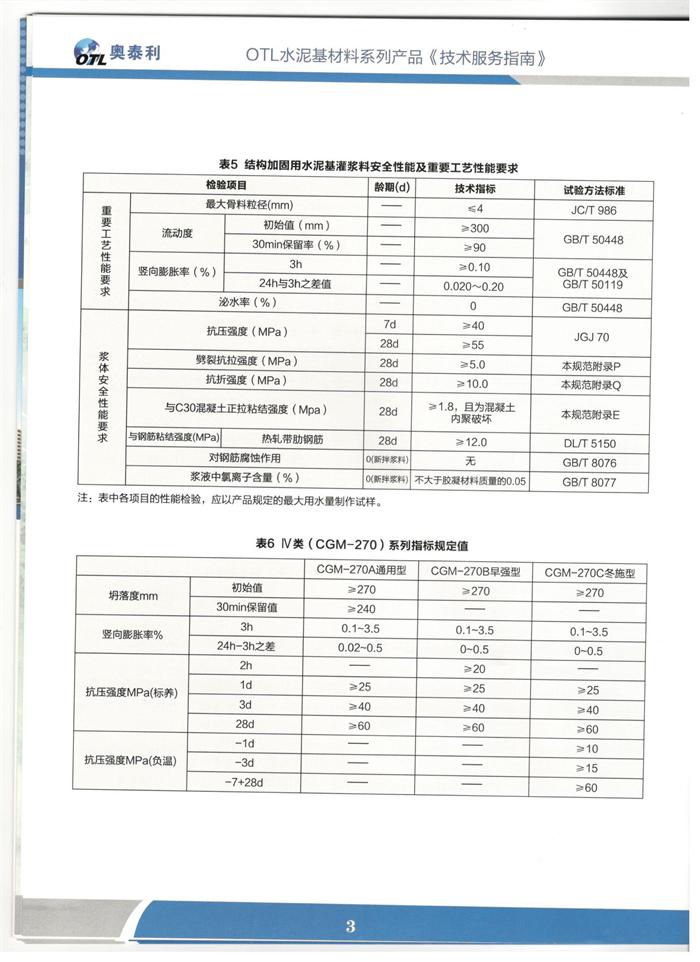

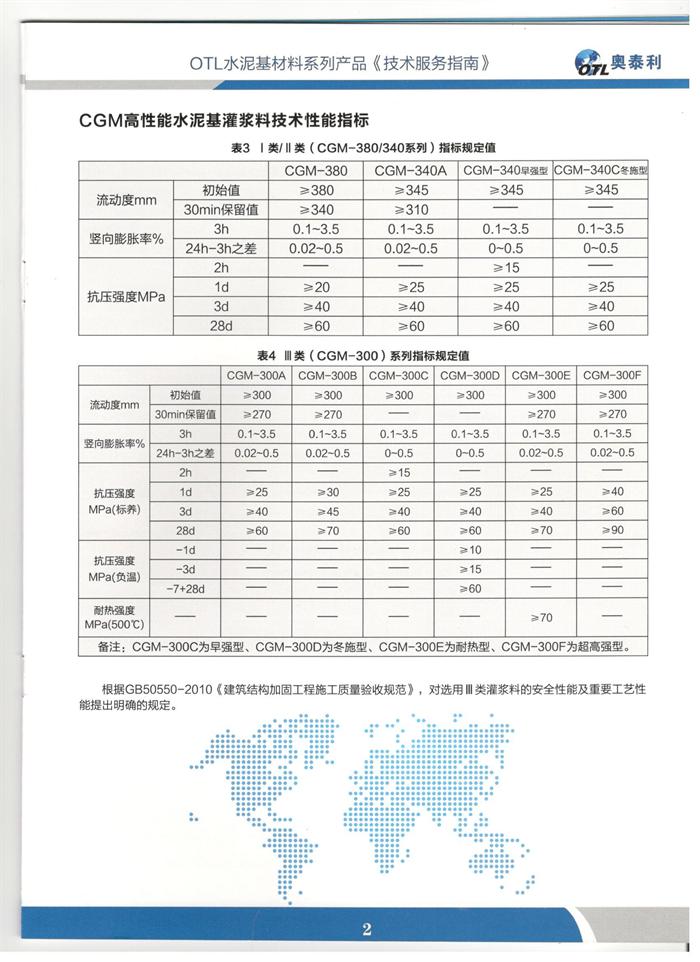

技术性能
项目 标准技术指标 普通型 高强型 早强型
粒径 4.75mm方孔筛筛余／% ≦2.0 ≦2.0 ≦2.0 ≦2.0
凝结时间 初凝／min ≧120 ≧120 ≧120 ≧60
泌水率/ % ≦1.0 ≦1.0 ≦1.0 ≦1.0
流动度/mm 初始流动度 ≧264 ≧280 ≧280 ≧280
30min保留值 ≧240 ≧260 ≧260 ≧260
抗压强度/MPa 6h — — — ≧25.0
1d ≧22.0 ≧25.0 ≧40.0 ≧45.0
3d ≧40.0 ≧45.0 ≧60.0 ≧650
28d ≧70.0 ≧75.0 ≧80.0 ≧80.0
竖向膨胀率/ % 1d ≧0.020 ≧0.020 ≧0.020 ≧0.020
钢筋握裹强度(圆钢)／MPa 28d ≧4.0 ≧6.0 ≧6.0 ≧6.0
对钢筋锈蚀作用 应说明对钢筋有无锈蚀作用

准备：清扫表面、不得有碎石、浮浆、油污等杂物。灌浆前24h表面应充分湿润。灌浆前不得有积水。
支模：模板不得漏浆，模板顶部高出灌浆上表面50mm左右。
搅拌: 在搅拌桶内加入定量的水,然后将料倒入桶内搅拌，搅拌时间从开始投料到搅拌结束控制在3-5分钟左右，搅拌时叶片不得提至浆料液面之上,以免带入空气。
灌注：从一侧灌浆直至从另一侧溢出，必要时可用竹片插捣。

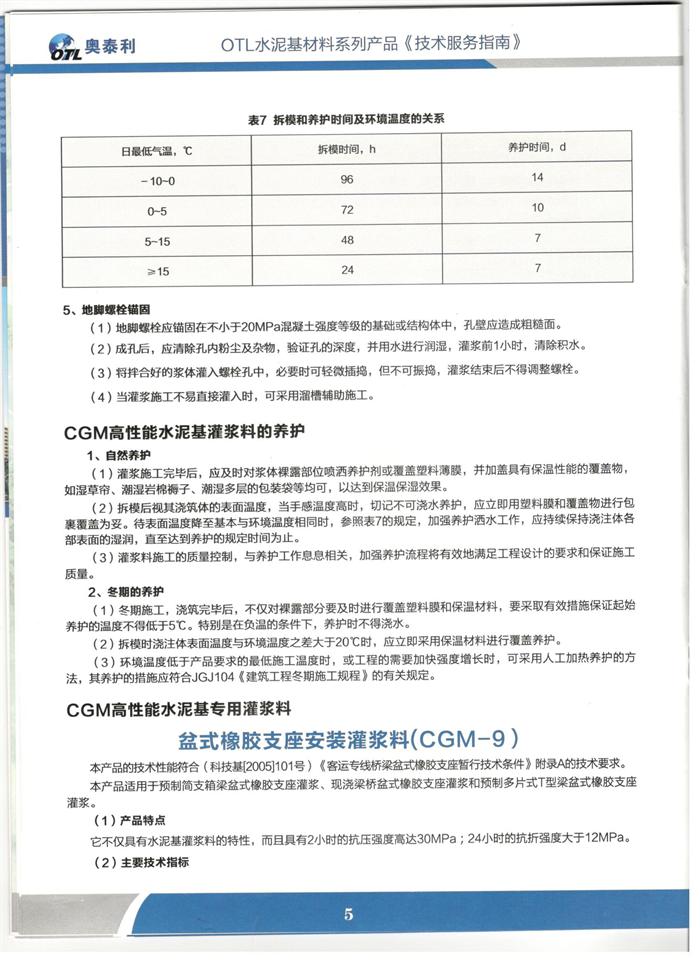

养护：灌浆后3-5小时应将灌浆层表面抹压光,之后即覆盖湿润的布或草袋洒水养护，浇水养护时间不得少于7天，浇水次数以保持高强度灌浆料处于湿润状态为准。

五、包装及贮存

采用防潮包装，净重25kg／袋，保质期6个月；须贮存于干燥通风的室内，注意防潮，请尽快使用。

使用范围：

1．大型设备和精密设备地脚螺栓与机座锚固。
2．钢结构(如钢轨、钢架、钢柱等)与基础固接的灌注。
3．后张法预应力钢筋灌浆。
4．梁、柱加固。
5．地铁、隧道、地下工程逆打法施工缝嵌固。
6、墙体结构的加厚及漏渗水的修复。

1 总则

1.0.1水泥基灌浆材料是由水泥、集料、外加剂和矿物掺和料等原材料经工厂化生产的干混料，加水拌合均匀后具有高流性、不离析、微膨胀等良好工艺特性及硬化快、早强高强等性能特点，因此水泥基灌浆材料有着广泛的应用，确保了设备安装、改扩建工程、加固工程的精度和质量，延长了设备的使用寿命，简化了施工工艺，加快了施工进度。与细石混凝土相比，该材料的高强、高流动性和微膨胀的特性得以充分的发挥。

自改革开放以来，冶金、石化和电力系统等从国外引进了轧钢、连铸、大型压缩机和大型发电机等大型、特大型设备。为了提高此类设备的安装精度，加快安装速度和延长设备使用寿命，水泥基灌浆材料得到广泛应用并得以迅速的发展。自上世纪90年代初，我国自主研发生产的水泥基灌浆材料在天津无缝钢管公司、首钢、宝钢、燕山石化、扬子石化、丹东华能电厂、三峡工程、神州六号飞船研究基地、平朔煤炭工业公司、山水集团平阴水泥厂等众多大中型企业的设备安装、建筑结构加固改造工程中得到广泛应用。该材料在国内已有近20年的工程应用历史。1997年，国家科委将水泥基灌浆材料列为国家科技成果重点推广项目。

原冶金工业部为规范水泥基灌浆材料的生产与应用，组织编写了国家行业标准《水泥基灌浆材料施工技术规程》(YB/T9261-98)，推动了水泥基灌浆材料的生产应用和发展。随着国民经济的发展，各行各业水泥基灌浆材料的应用越来越广泛，需求量越来越大。目前国内从事水泥基灌浆材料的生产企业达二百余家，年产量30~50万吨。为规范产品质量、正确选型和指导施工，达到技术先进、安全适用、经济合理、确保质量，特制订本规范。

1.0.3在应用水泥基灌浆材料的工程中，尚应符合有关现行标准规范包括《混凝土结构设计规范》GB50010，《混凝土结构工程施工质量验收规范》GB50204，《建筑工程冬期施工规程》JGJ104，《混凝土结构加固技术规范》CECS25，《建筑工程预应力施工规程》CECS180等。
