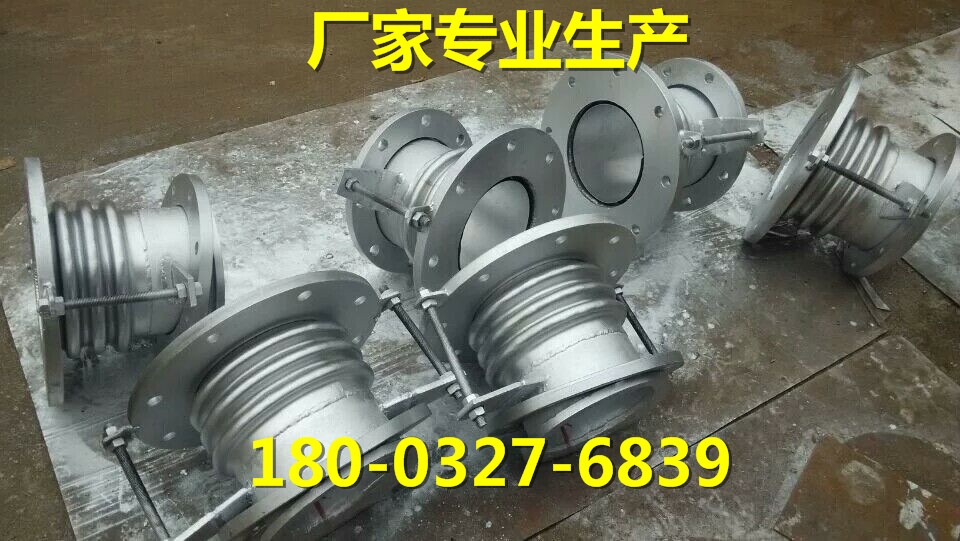

深圳泵阀管道波纹补偿器DN300高压直埋波纹补偿器厂家直销
补偿器习惯上也叫膨胀节，或伸缩节。由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。 属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。供热上，为了防止供热管道升温时，由于热伸长或温度应力而引起管道变形或破坏，需要在管道上设置补偿器，以补偿管道的热伸长，从而减小管壁的应力和作用在阀件或支架结构上的作用力。
轴向型
轴向型内压式波纹补偿器又叫轴向型波纹膨胀节，轴向型补偿器，轴向型金属膨胀节，主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向的合成位移，具有补偿角位移的能力，但一般不
用通用型补偿器来补偿角位移。
对管架设计的要求：
1、安装轴向型补偿器的管段，在管道的盲端、弯头、变截面处，装有截止阀或减压阀的部门及侧支管线进入主管线入口处，都要设置主固定管架。主固定管架要考虑波纹管静压推力及变形弹性力的作用。推力计算公式如下： Fp=100*P*A Fp-补偿器轴向压力推（N）， A-对应于波纹平均直径的有效面积（cm2）， P-此管段管道最高压力（MPa）。 轴向弹性力的计算公式如下： Fx=f*Kx*X FX-补偿器轴向弹性力（N）， KX-补偿器轴向刚度（N/mm）； f-系数，当“预变形”（包括预变形量△X=0）时，f=1/2，否则f=1。 管道除上述部位外，可设置中间固定管架。中间固定管架可不考虑压力推力的作用。
2、在管段的两个固定管架之间，仅能设置一个轴向型补偿器。
3、补偿器一端应靠近固定管架，若过长则要按第一导向架的设置要求设置导向架，其它导向架的最大间距可按下计算： LGmax-最大导向间距（m）； E-管道材料弹性模量（N/cm2）； i-tp 管道断面惯性矩（cm4）； KX-补偿器轴向刚度（N/mm）， X0-补偿额定位移量（mm）。 当补偿器压缩变形时，符号“+”，拉伸变形时，符合为“-”。当管道壁厚按标准壁厚设计时，LGmax可按有关标准选取。
横向型
主要吸收横向位移和少量的轴向位移。
