真空度测试仪

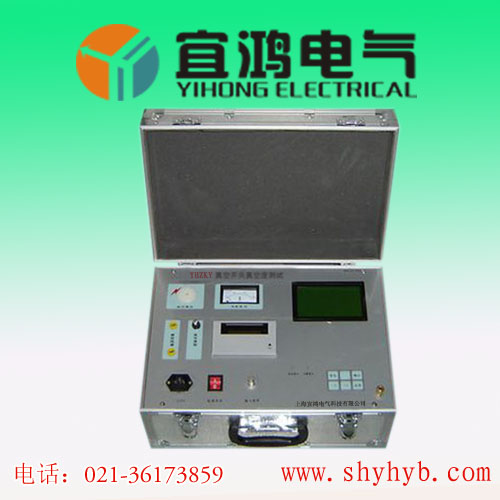

YHZKD真空度测试仪介绍：上海宜鸿为您提供最优质的——真空度测试仪

                  YHZKD真空度测试仪是真空灭弧室的真空度的检测设备。它以单片计算机为主控单元，测试过程完全实现自动化。该仪器在原理上改变了国内外同类产品采用电流峰值做标定的方法，而采用电离电荷量来做标定。真空度检测仪这样，在物理原理上有更好的准确性，而且，有效地抑制了测试过程中脉冲电源的干扰，使测试稳定可靠。  该仪器采用两次采样的方法扣除由于环境因素产生的漏电电流，并且在测量过程中考虑了完全漏气的真空灭弧室的判别，真空度检测仪使真空灭弧室的测量更加准确可靠。目前，仪器中已存有35条真空灭弧室的测量标准曲线，涵盖了国内外绝大多数管型。该仪器质量可靠，造形美观，使用方便。
一、YHZKD真空度测试仪概述  ：

              真空断路器是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，真空度测试仪所以它不象油开关，SF6开关那样容易检测其质量。传统上，真空断路器用户判断灭弧室真空度的方法是工频耐压法，这种方法只能粗略判断真空度严重  化的灭弧室。      YHZKD真空度测试仪是真空灭弧室的真空度的鉴定设备，它以磁控放电为原理，以单片计算机为主控单元，测试过程完全实现自动化。该仪器的采样设计一改以往采用电流峰值做标定的方法，而采用离子电荷来做标定。这样，有效地抑制了测试过程中瞬态电源的干扰，使测试稳定可靠。由于采用计算机为主控单元，该仪器能很方便地扣除由于环境因素产生的漏电电流。本仪器最突出的特点是：实现了真空灭弧室的免拆卸测量，真空度测试仪直接显示真空度值，使真空断路器用户详细掌握灭弧室的真空状态，为有计划地更换灭弧室提供了可靠的依据，为电网的安全运行提供了有力保障，克服了工频耐压法仅能判断灭弧室是否报废的缺陷。        本仪器测量精度高，操作简单，携带方便，抗干扰能力强，特别适用于供电单位现场测试，是真空断路器生产、安装、调试、维修的必备仪器之一。
二、YHZKD真空度测试仪测试原理  ：

              将灭弧室的两触头拉开一定的开距，施加脉冲高压，将电磁线圈环绕于灭弧室的外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场，这样在脉冲磁场的作用下，灭弧室中的电子做螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管，真空度测试仪在同等真空度条件下，离子电流的大小也不相同，当测知离子电流后，通过离子电流一真空度曲线，由计算机自动完成真空度的计算，并显示真空度值。
四、YHZKD真空度测试仪技术参数  ：

                1.  真空度测量范围：  9.999×10-1～1×10-5        2.  离子电流测量范围：  9.999×10-1～1×10-7        3.  测  量  误  差：  ＜10%        4.  测  量  分  辨  率：  10-5pa        5.  允许环境温度：  -20℃～50℃        6.  空  气  湿  度：  ≤80%RH        7.  电  源：  AC，220V，50Hz±10%        8.  外  型  尺  寸：  420×290×210(mm)        9.  高  压  输  出：  脉冲30kV15kHz        ⒑  重  量：  8kg
五、YHZKD真空度测试仪使用方法

              (1)本仪器分两种用途使用：        1、用于真空灭弧室生产线中灭弧室的质量控制，断路器生产厂家的灭弧室的入库检验。        2、用于检测安装于开关整机上的真空灭弧室的真空度。这类检测主要用于供电部门的例行检修及容量试验中对真空灭弧室承受能力的判定。        (2)连线：      真空度测试仪  将面板上的磁控电流输出端通过导线与磁控线圈相连，使灭弧室触头至于分状态(线圈套于灭弧室外)，将高压线和信号输入线分别接灭弧室的动端与静端。注意，高压线应悬空(如图所示)。
注意：                使用前仪器必须良好接地！  线圈与高压输出端应留有足够距离。                检查连线正确后便可开机。                将仪器的电源开启后，显示屏显示菜单如下图：
    (3)真空度测试仪管型选择：        测量时，首先选择管型，仪器内已存入多种管型，具体参数见附录表格。        1、管型选择操作方式：        按[选择键]，使[◢◢]指向选择测试管型，按[确认键]，用［＋键］或［－键］调整管型参数，当显示器显示管型与所需测量的管型代号一致时便可，按[确认键]，返回主菜单。若说明书中没有给出要测量的管型时，可用尺寸相近，接线方式相同的管型代替。        2、测量        按[选择键]使[◢◢]至测试真空管“Pa”，按[确认键]仪器处于测量状态。并自动完成所有的测量、计算、显示等全过程。        3、打印：        若需打印测试数据，则按[确认键]返回主菜单，按[选择键]使[◢◢]至打印测试数据，再按[打印键]，即可打印出所有测量数据。        4、如果没有可代用的参数，则可按[选择键]使[◢◢]指向“A”，这样可直接给出电离电流，一般来说。电离电流(A)较真空度(Pa)小2个数量级。        仪器内计算机执行测量步骤如下：        启动高压→测漏电电流→自动关闭高压，接通充电开关→电压到规定值→
