TTL转网络模块，嵌入式联网模块

终端服务器也叫通讯服务器、访问服务器、异步串口服务器，是一个带有CPU和嵌入式OS及完整TCP/IP协议栈的独立智能设备，主要工作是完成串行数据和网络IP包之间的数据转换，从而完成终端登陆，扩展串口，将传统的串行设备联网，串行设备互相通信等功能。

TTL转网络模块，嵌入式联网模块概 述

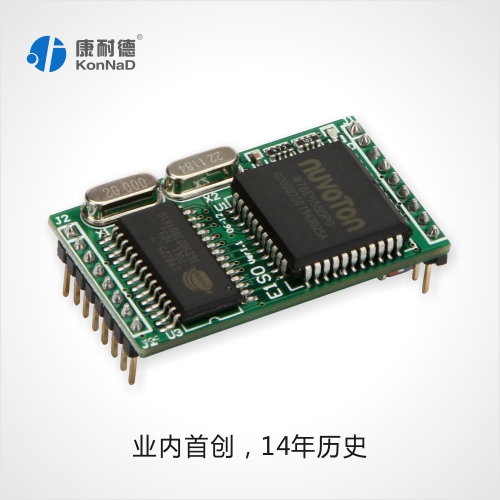

C2000 E1S0是具有高性价比且稳定可靠的串口设备嵌入式联网模块，它提供TTL串口到TCP/IP网络和TCP/IP网络到TTL串口的数据透明传输，它可以使设备立即具备联入TCP/IP网络的功能。
C2000 E1S0向上提供10M以太网接口，向下提供1个标准TTL串行口，通讯参数可通过多种方式设置。 C2000 E1S0 可广泛应用于PLC控制与管理、 门禁医疗、 楼宇自控、 工业自动化、 测量仪表及环境动力监控系统、 信息家电、 LED信息显示设备和CNC管理等。


特 点
→具有TCP Server，TCP Client、UDP、虚拟串口、点对点连接等五种操作模式；
→用户基于网络的软件，不需要做任何修改就可以与C2000 E1S0通讯；
→通过安装我们免费提供的虚拟串口软件，用户基于串口的软件不需要做任何修改就可以与C2000 E1S0通讯；
→对于需要开发软件的用户，我们免费提供通讯动态库、设置动态库或OCX控件
→通过浏览器、设置软件或设置动态库进行参数设置；
→低功耗设计，无需散热装置
→双看门狗设计，稳定性高


应 用
→PLC控制与管理
→门禁医疗
→楼宇自控
→工业自动化
→测量仪表及环境动力监控系统
→信息家电
→LED信息显示设备
→CNC管理


技术参数
系统
CPU     8-bit MCU
RAM     32KB
Flash   32KB
LAN     以太网 10Mpbs
串口    TTL × 1 TXD ， RXD ， RTS ， CTS ， GND


串口通讯参数
校 验    None，Even，Odd，Mark，Space
数据位   8
停止位   1
流量控制 RTS/CTS，XON/XOFF
速 率    300bps 至115200 bps


软件特点
协议     ICMP，ARP，IP，TCP，UDP，DHCP，HTTP
操作模式 TCP Server，TCP Client，UDP，虚拟串口，点对点连接
设定     Web浏览器，串口设置(可选)，C2000设置程序，设置动态库
提供软件 虚拟串口软件、C2000设置程序、串口调试工具、网络测试程序、EDSockServer.OCX控件，EDSockServer.DLL动态库、设置动态库以及VB、VC、BC、Delphi的示例代码


电源需求
电源规格 5VDC ，± 5%
电流     最大电流小于60mA


环境
操作温度、湿度 0~70℃，5~95%RH，不凝露
储存温度、湿度 -60℃~125℃，5~95%RH，不凝露


其它
保修     1年保质
尺寸     44 X26mm


系统	CPU	8-bit MCU
	RAM	32KB
	Flash	32KB
LAN	以太网	10Mpbs
	保护	内置1.5KV电磁隔离保护
串口接口	串口	RS-485/422（自适应）
	串口数量	1个
	信号	RS485-422：R+，R-，T+（485+），T-（485-），GND
串口通讯参数	校验	None，Even，Odd，Mark，Space
	数据位	8
	停止位	1、2
	流向控制	自动流向控制
	速率	1200bps至115200bps
软件特点	协议	ARP，IP，ICMP，TCP，UDP，DHCP，HTTP
	操作模式	TCP Server，TCP Client，UDP，虚拟串口，点对点连接
	设定	C2000设置程序，Web浏览器，设置动态库、串口设置（可选）
	提供软件	虚拟串口软件、C2000设置程序、串口调试工具、网络测试程序、EDSockServer.OCX和EDSockServer.DLL、设置动态库以及VB、VC、BC、Delphi的示例代码
	驱动支持	WINOOWs 98/ME/2000/XP/2003/Vista/WINOOWs 7 32位
电源需求	电压	9~24VDC（推荐12VDC）
	电流	< 100mA
工作环境	操作温度、湿度	-25℃~85℃，5~95%RH不凝露
	存储温度、湿度	-60℃~125℃，5~95%RH不凝露
外观	尺寸	99×66×25.5mm

具有485转网络的产品：

E1M1/E2MA 485转TCP/IP、485转网络模块；

C2000 N1AS 485转网络、485转TCP/IP（10M）；

C2000 N2A1 RS485转网口、485转以太网（10M/100M）；

C2000 N220 两路485转以太网|485转网络|串口服务器；

C2000 N340 四路485转网络|四路485转RJ45|四串口服务器；

C2000 N380 八路485转网络|八路485转RJ45|八串口服务器；

C2000 N316 16路RS485转网口|16路485转以太网。
