4-20mA转网络，模拟量输入模块
4-20mA转网络，模拟量输入模块概述

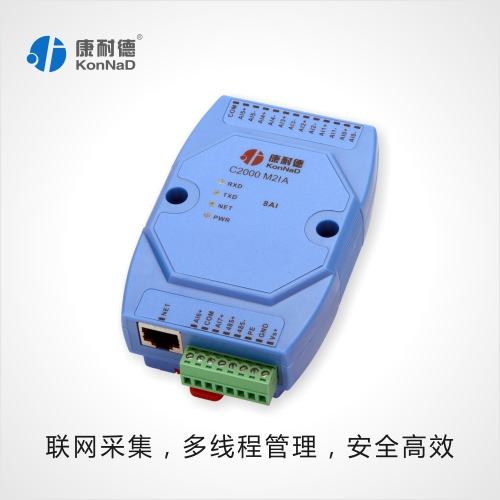

C2000  M2IA为通道隔离网络型智能模拟量采集器，8路电流型模拟量输入（量程为-20mA~20mA），采用满量程通道隔离、全差分输入设计。采用标准的Modbus TCP通讯协议，可以通过TCP/IP网络远程采集模拟量数据。
本产品还提供一个RS485扩展接口，方便、灵活的级联方式，能够支持最多16级级联，使得MD44，MD82，MD88，MD16、MDIA、MDVA、MDI8、MDV8等RS485采集模块能够通过最低成本实现网络接入，并实现各种数字量、模拟量的组合扩展采集。提供5年质保服务。


4-20mA转网络，模拟量输入模块特点
 →8路模拟量（电流量）输入；
 →I/O与系统完全隔离；
 →AI分辨率：12位；
 →AI输入通道采取全差分输入；
 →模拟量输入通道之间完全隔离，隔离度5VDC；
 →AI输入测量范围：-20mA~20mA；
 →支持最多3个线程同时采集；
 →RS485接口可作为扩展接口，连接MD44，MD82，MD88，MD16、MDIA、MDVA、MDI8、MDV8等模块；
 →采用Modbus TCP通信协议；
 →RS485通信接口提供光电隔离及每线600W浪涌保护；
 →电源具有过流过压保护和防反接功能；
 →安装方便。


4-20mA转网络，模拟量输入模块技术参数
模拟量输入接口
AI               8路差分输入
AI精度           12bit
量程             -20mA~20mA

AI通道隔离度     5 V DC
AI输入阻抗       240Ω

网络通信参数
接口类型         RJ-45
速率             10/100M自适应
通信协议         Modbus TCP
嵌入协议         ARP，ICMP，IP，TCP，DHCP

设置方式
设置程序         扩展RS485口

通信参数
波特率           9600
数据位           8
奇偶效验         无
停止位           1
流量控制         无
地址             1-255

串口保护参数
串口ESD保护      1.5KV
串口防雷         600W
串口过压，串口过流 小于240V,小于80mA


电源参数
电源规格         9-24VDC  (推荐12VDC)
电流             100mA@12VDC
功耗             小于2W
浪涌保护         1.5kW
电源过压，过流   60V，500mA


工作环境
工作温度、湿度   -25~85℃，5~95%RH，不凝露
储存温度、湿度   -60~125℃，5~95%RH，不凝露


其他
尺寸             72.1*121.5*33.6mm

保修             5年质保

4-20mA转网络，模拟量输入模块C2000 M2IA全端口的过流、过压、防雷、防错接、防反接的保护以及宽电压的设计，避免因施工现场环境复杂而存在电压不稳或压降过大、雷电、施工人员素质低下接线错误等对C2000和客户设备造成意外损坏。
1、防雷网口内置1.5KV 电磁隔离保护，在外界有雷电时，很好的保护C2000及客户设备免受感应雷的冲
击而造成损坏；
2、过流过流保护设计能够避免在施工调试过程中由于工程人员不小心把产品端口上的接线对电源、对地
或互相之间短路等错误操作造成的设备烧坏；
3、过压过压保护设计能够避免在电源发生故障时由于输出电压过高造成的设备损坏；
4、防错接防反接在施工人员安装和调试设备时，防错接防反接设计能够避免由于错接、反接等错误操作
造成的设备烧毁；
5、宽电压由于产品距离电源的距离差异很大，因为电源线路压降的原因，会造成有些地方电压偏高，有
些地方电压偏低，如果没有宽电压的设计就会造成在施工布线时，要么就采用很粗的电源线，要么就是设
备不能离电源太远，这样就造成工程成本和难度大大增加，而宽电压设计能够保障在出现电压不稳或压降
过大时串口服务器能够正常运行，大大降低客户的工程成本和施工布线难度。
