PBT充油管温度感测光缆成都盈极光电
PBT充油管温度感测光缆

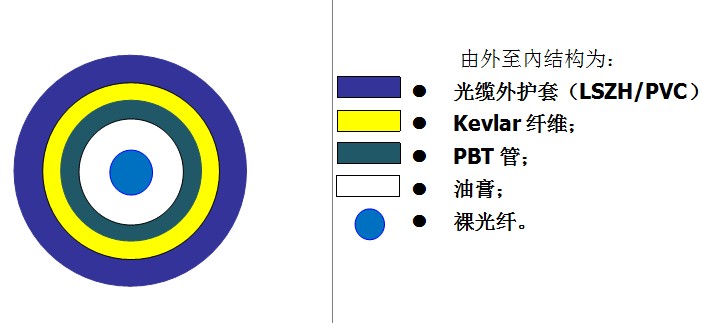

1、光缆结构图
2、结构尺寸
项目
单位
规格
单边厚度
光纤
mm
0.25±0.005
PBT管
mm
2.00±0.10
0.45
Kevlar纤维
mm
2.20±0.10
光缆外护套
mm
4.00±0.20
0.90
光缆重量
Kg/km
25
3、光缆应用
l 用于温度和压力感测，结构为裸光纤加油膏加PBT充油管加Kevlar加护套，此结构感测光缆具有高强度、重量轻、阻水性好；
l 应用于地铁、隧道、消防等行业，进行温度感测，避免灾情和事故发生。
4、光缆特性
l 采用非金属结构，具有良好的传输性能和环境性能；
l 采用PBT管保护，重量轻、外径小、强度高、阻水性好；
l 密封设计，环保阻燃，阻水阻油。
5、光纤性能
(1)、几何特性
测试项目
MM 50
MM 62.5
模场直径 mm
50±2.5
62.5±2.5
包层直径 mm
124.8±1.0
124.8±1.0
包层不圆度 %
≤1.0
≤1.0
芯-包同心度误差 mm
≤1.5
≤1.5
涂层直径 mm
245±7
245±7
外涂层-包层同心度误差 mm
≤12.0
≤12.0
(2)、光学特性
测试项目
MM 50
MM 62.5
零色散波长l0 nm
1295-1320
1320-1365
零色散斜率S0 ps/(nm2.km)
≤0.101
≤0.097
有效群折射率
850nm
1300nm
850nm
1300nm
1.481
1.476
1.496
1.491
6、光缆性能
项目
单位
多模
纤芯/模态直径
mm
50.0±2.5
62.5±2.5
包层直径
mm
125.0±1.0
125.0±1.0
最大衰减
dB/km
3.5dB/km@850nm
3.5dB/km@850nm
工作温度
℃
-20℃~+85℃
光缆外径
mm
4.00±0.20
允许弯曲半径
mm
动态 20D 静态 10D
抗拉强度
N
长期 200 短期 300
抗压强度
N
长期 800 短期 1000
7、颜色区分
(1)、光纤颜色
1
2
3
4
5
6
7
8
9
10
11
12
蓝
桔
绿
棕
灰
白
红
黑
黄
紫
粉红
粉蓝
（2）、光缆颜色
1
2
3
4
5
6
7
8
9
10
11
12
蓝
桔
绿
棕
灰
白
红
黑
黄
紫
粉红
粉蓝
备注：标准PBT充油管温度感测光缆的外护套颜色为蓝色。
8、印字信息
厂商信息 Optic Fiber CABLE MM 50/125 4.0mm 芯数 月/年 XXXXm
或根据客户要求。
9、光缆盘长
标准盘长为：500米 1000米 2000米，10%溢短装，按照实际出货长度结算。
10、环保认证
欧盟RoHS REACH。
1.5dB/km@1300nm
1.5dB/km@1300nm
