概述

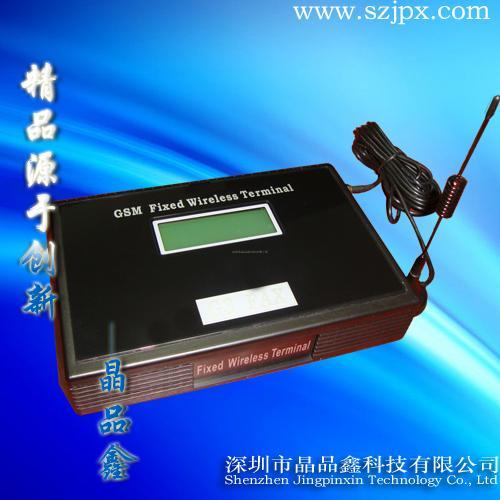

GSM  PX-G3无线传真接入终端除可方便地与普通电话机连接实现基本通话功能外，还可以与普通传真机连接实现收发传真功能。无线传真接入终端避免了固定电话布线麻烦、局部地区不具备装机条件的问题。



1  功能简介

*普通电话、传真功能

*  本地区号设置

*  IP设置

*  通话音量设置

*  可对本地区号、IP路由进行设定

*  运营商锁定

*  具有锁卡功能

*  配置禁拨号码

*  可以通过键盘进行各种功能参数的设置

*  紧急号码

*符合固定电话呼叫习惯


2.  系统安装

本设备为GSM网络通信方式，开机使用前必须装入有效SIM卡。

1、将标准电话线的一端插入电话机，另一端连接到无线传真接入终端后面板标示“电话机”的接口上。

2、将标准电话线的一端插入传真机，另一端连接到无线传真接入终端后面板标示“传真机”的接口上。

3、将随机配备的天线接头拧紧到无线传真接入终端后面板标示“天线”的SMA头上。

4、确认无线传真接入终端后面板的电源开关处在关的位置，然后将随机配备的电源适配器的输入端插到220V交流电源插座上，输出端插入无线传真接入终端后面板标示的“电源”接口。

5、打开电源开关，设备进入启动状态，当信号指示灯常亮时，表示设备启动成功，用户即可正常使用了。


3.  使用说明

  指示灯说明

*电源灯（红色）用于指示是否接通电源，在系统上电后点亮，关闭系统时熄灭。

*  网络灯（绿色）用于指示是否与网络连通，与网络连通时慢闪烁，没有与网络连通时快闪烁，通话中此灯常亮。

*  信号强度灯（绿色）用于动态显示目前的信号强度，信号越强，点亮的灯越多，反之越少。

*  工作状态指示灯用于指示当前工作模式，工作于语音模式熄灭，工作于传真模式点亮。


系统初始化

*  系统上电后，信号强度指示灯、工作状态指示灯瞬时点亮，电源灯亮。

*  系统初始化完成后，电源灯亮，工作状态指示灯灭，网络灯及信号强度灯反映网络及信号强度状态。


电话功能

1.  拨打电话

1)  摘机：拿起电话机听筒，听到拨号音；

2)  拨号：拨对方电话号码，在号码之后加拨“#”键可加速发送；

3)  通话：被叫方摘机后即可与其通话；

4)  拆线：挂机后即拆线。


2.  接听电话

电话机振铃后，摘机即可与对方通话。


传真功能

1.发送传真

用户可以通过连接在无线传真接入终端的传真机发送传真，使用方法和普通传真机相同。(注：接收方传真机需设置成自动接收状态。)


2.接收传真

用户可以通过连接在无线传真接入终端的传真机接收传真，使用方法和普通传真机相同。(注：接收方传真机需设置成自动接收状态。)


4.  技术参数

主要技术参数

◇AC电源：110-230AC±10%～

◇频率50/60Hz；220Vac/60Hz

◇连接方式：  RJ-11电话线插座
◇内部电压：  DC  12V  /  1.5  A
◇天线增溢：  3。5dB(全向)、12dB（定向/选件）

◇峰值功率：  8  W

◇DC电源:12VDC  8W



双音频线接口参数（RJ-11电话接口）

    拨号音频率                      450Hz

    挂机电压                          48V±10%

    摘机电流                          20mA/40mA

5.  故障排除

网络

无线传真接入终端大约需要15秒左右的时间来搜索本地的GSM网络，具体搜索时间视当地网络情况。


电源

        若已接通电源，则电源指示灯亮，反之，则表明未接通电源,此时请检查：

a)  检查电源线及其插头及供电是否正常

b)  如果以上检查无误仍无法排除故障，请与经销商联系


常见问题

Q：开机多长时间后我才能拨打电话或收发传真？

A：启动时间大约为15秒，信号指示灯亮，系统进入正常工

作状态。


Q：传真机接在电话机口能收发传真吗？

            A：传真机只能接到传真口才能收发传真。


Q：为什么我主叫时上线时间比较长？

            A：拨完号码后请加拨“#”键，设备将立即发送号码。


            Q：普通SIM卡能否收发传真？

A：不能。SIM卡设定主、副卡。主卡号码开通语音，G3传真，用于设备主叫、传真呼出，副卡号开通G3传真，用于接收传真，主、副卡号码不一样，请咨询当地运营商。移动SIM卡的数据设置，G3传真标准须选择TS62，  即GSM  AUTOMATIC  G3  FAX。速率选择9600，开通移动传真业务，SIM卡需去掉签约消息，即去掉  VPN作为普通用户。


  Q：收发传真时能不能像固定电话一样先通话后传真？

  A：不能。该功能要求GSM网络支持TS61。


Q：我在选配传真机时选配何种传真机为好？

A：建议选配激光传真机。


Q：为什么我的热敏传真机在接收传真时会出现页面拉长现象？

A：热敏传真机走纸速度和网络传真数据速度不一致造成的。热敏传真机使用有线收传真时也会出现这种现象。传真机更换为激光传真机即可避免。


▲    注意
1.  请勿擅自打开无线传真接入终端外壳进行维修。

2.  若私自更换电源适配器，由此引起的设备非正常工作，我公司概不负责。

3.  对电源电压有特殊要求的用户在
