CANFiber是北京安融互通科技有限公司开发的一款工业级智能CANbus光纤数据转换设备，它内部集成了一路CANbus 接口和一路光纤接口以及光纤2M协议栈，用户利用它可以轻松扩展CANbus网络，进一步拓展CANbus 网络的范围。

CANFiber为工业级产品，可以工作在－30℃～85℃的温度范围内。它具有一个CAN总线接口，通信最高波特率为1Mbps，一个全双工光纤接口，通信最高速率为2Mbps。CANFiber的CAN总线端口具有自适应波特率和用户强制波特率两种工作方式，光纤端口最大传输为60公里，CANFiber成对使用允许两边波特率不对等。通过配置软件用户可以灵活的设定相关配置参数。典型应用如图1.1所示。

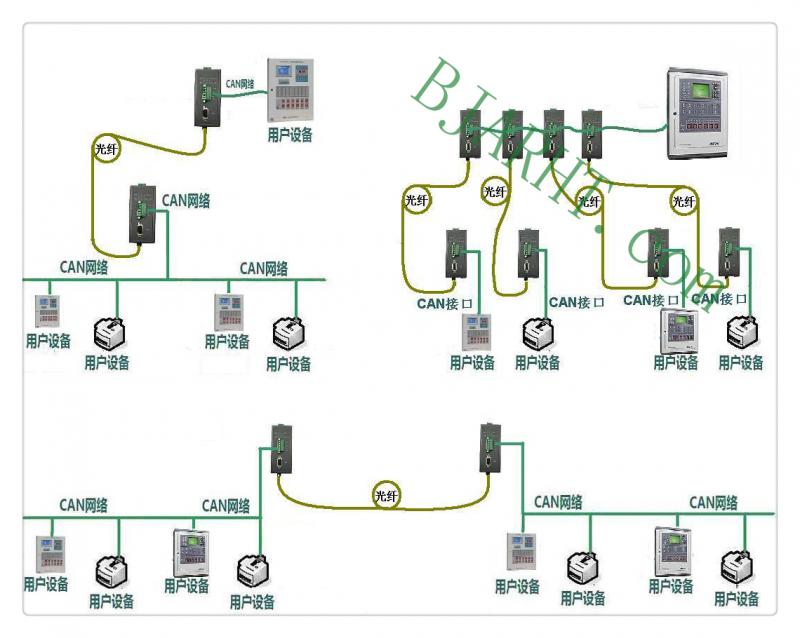

                                        图1.1  CANFiber典型应用图



应用领域

l  煤矿远程通讯

l  PLC 设备联网

l  工业现场网络数据监控

l  CAN 教学应用远程通讯

l  工业自动化控制系统

l  兼容海湾、北大青鸟、利达、松江、泰和安、泛海三江等消防联动报警主机

l  智能楼宇控制数据广播系统等CAN-bus 应用系统

l  停车场管理系统

 产品特性

 强大的硬件

l  高速增强的处理器；

l  1路CANbus接口，1KV光电隔离；

l  CANbus接口波特率5k~1000kbps（允许自适应波特率）；

l  符合CAN 2.0B规范和ISO/DIS11898标准；

l  内嵌硬件看门狗定时器；

l  双路无极性 9V～24V直流电源输入；

l  工作温度：－30℃～85℃；

l  湿度：5% - 95% RH，无凝露；

l  坚固的金属外壳；

l  标准DIN导轨安装。

 完善的功能

l  允许用户配置光纤速度，以应用于各种现场环境；

l  允许用户自定义CAN总线错误警告限制；

l  强大的CAN消息接收过滤功能，能有效避免不需要的消息的转发；

l  两路DC 9-24V 电源输入，一路继电器输出报警可检测电源断路和光纤断路；

l  电源状态、设备状态、光纤状态、总线活动示灯；

l  进入工作状态CANbus接口波特率指示灯；

l  长时间发送错误会自动侦测，有效避免网络阻塞；

l  可使用WINOOWs平台配置软件配置工作参数；

l  免费提供WINOOWs平台配置软件。

产品规范

 光纤端口

l  CAN波特率在1M时保证传输15Km

l  光纤波长：  多模：1310/850 nm

单模：1310/1550 nm

l  传输光纤：  多模：50/125、62.5/125、100/140um

单模：8.3/125、9/125um、10/125um

l  传输距离：  多模：2KM     发送光功率：≥-4dBm    接收灵敏度：≤-12dBm

单模：15KM    发送光功率：≥-2dBm     接收灵敏度：≤-12dBm

l  光纤接口类型：SC、ST、FC、单模、多模、单模单纤、可选；标配：单模SC接口

 CAN

l  接口类型： 2EDG-5.08，90°，端子；

l  信号线：CAN_H、CAN_L、CAN_G；

l  波特率：5k~1000Kbps。

软件特性

l  配置方式：WINOOWs平台配置软件“CAN光纤配置工具”。

 EMC特性

l  静电放电抗扰度（ESD）：

ü  接触放电：+8KV 等级4；

ü  空气放电：+15KV 等级4。

l  电快速瞬变脉冲群抗扰度（EFT）：

ü  电源端口：+4KV 等级4；

ü  信号端口：+4KV 等级4。

l  浪涌（冲击）抗扰度：

ü  电源端口：+4KV 等级4；

ü  信号端口：+2KV 等级3。

电气参数

l  电气参数

除非特别说明，下表所列参数是指Tamb=25℃时的值。

l  极限参数

除非特别说明，下表所列参数是指Tamb=25℃时的值。

机械尺寸

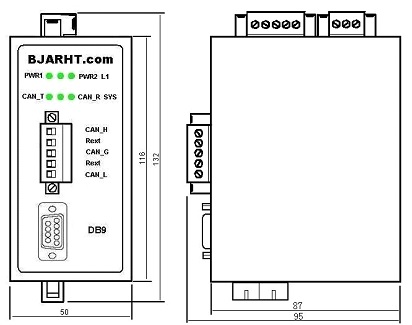

用户如需安装CANFiber，请参考 图1.2所提供的外观机械尺寸（单位：毫米），图中规定了产品的长、宽、高，以及部分机械结构。







                          CANFiber 安装机械尺寸（50x95x132mm）
