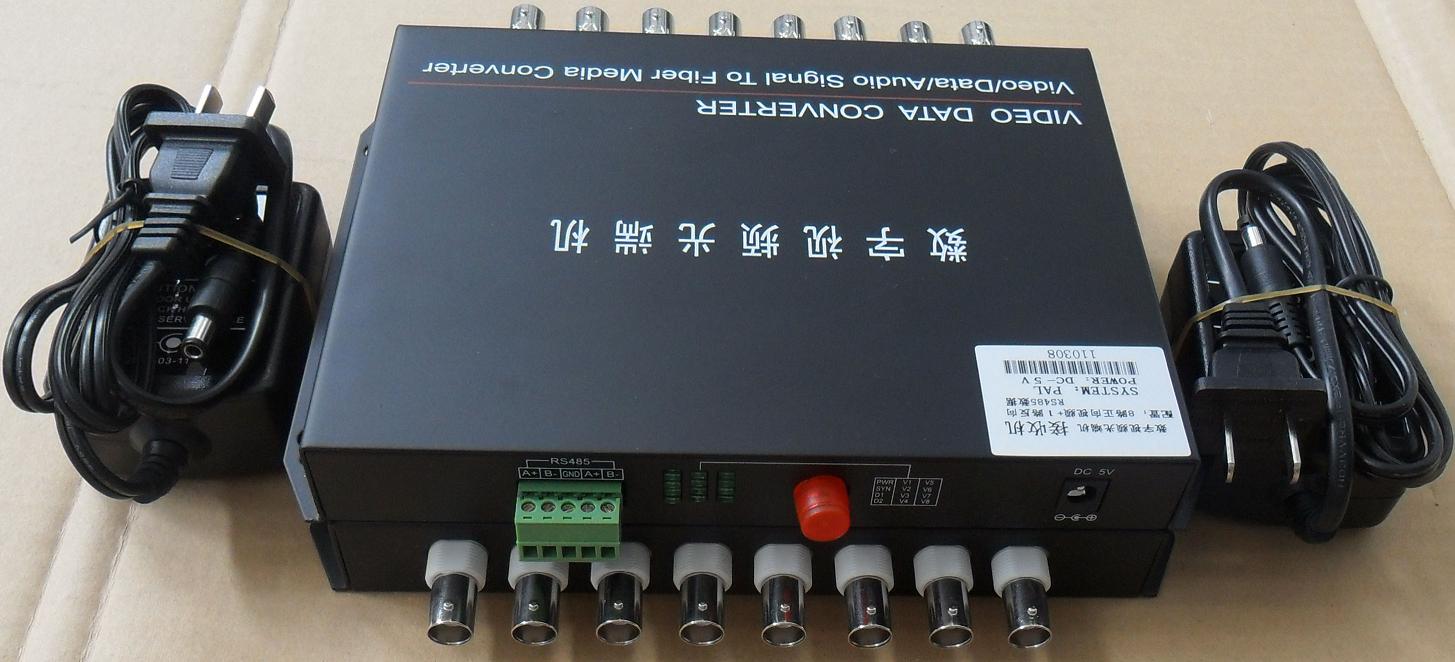

供应2/4/8/16路视频光端机
功能

NNC数字视频光端机是一系列全数字化的高速光纤传输产品。它使用了先进的高速光纤通信技术、数字视频技术和数据通信技术，并采用高可靠性的大规模专用集成电路和表面贴装工艺，是当前使用于远程高分辨率实时视频监控的最先进的传输产品之一。

    均由光发射机和光接收机组成，最多可同时传输1-8路演播级正向视频信号、2路双向高速异步数据(正向和反向)信号

§1.2产品特点

n                工业级设计、SMT工艺

n                全数字光纤传输平台、同平台多业务灵活配置

n                可提供台式，1U19英寸机架2种方式

n                自主知识产权大规模专用集成电路核心

n                单纤传输，可选双纤

n                PAL/NTSC/SECAM全制式兼容，演播级传输质量

n                提供双向异步数据(正向和反向)

n                可提供2路异步数据，传输速率可达到115.200Kbps以上

n                异步数据可为RS232/RS485

§1.3参数及指标

n                光纤接口

接口                                        FC

传输距离                          0~20Km(单模光纤,标准型)

0~40Km(单模光纤,长距型)

0~100Km(单模光纤,超长距型)

0~2Km(多模光纤,标准型)

  注:传输距离与实际光纤的损耗以及其它影响光纤线路质量的指标有关

n                视频

通道数：                                  正向1-8路

信号制式：                              PAL/NTSC/SECAM

标称输入输出电平：              1VP-P

标称输入输出阻抗：              75Ω

每通首带宽：                          6.5MHz

抽样频率：                              13.5MHz

量化等级：                              10bit

微分增益：                              1%（典型值）

微分相位：                              10（典型值）

加权信噪比：                          67dB（典型值）

色亮度延时差：                      10ns（典型值）

n                异步数据

接口类型：  RS232/RS485

工作模式：  全双工/半双工

通讯速率：  300~115.200Kbps

误码率：    <1×10  -9

数据连接器：RJ45

n                工作条件

电压：                  AC180V  ~  240V；DC  –48V；DC  +24V

功耗：                  ≤5W

工作温度：          0°C~50°C

贮存温度：          -40°C~+70°C

相对湿度：          95  %

无腐蚀性和溶剂性气体，无扬尘，无强磁场干扰。

§1.4产品装箱清单

包装盒内的设备及配件清单如下：

接收机/发送机                                                                      2    台

用户手册                                                                        1    本

AC220/DC5V2A电源                                                                      1    套
