供应体育比赛中长跑项目2.4G RFID应用



关键词：中长跑计圈器、中长跑计数器、体育比赛中长跑计圈器、2.4G读卡器、2.4G
电子标签

一、使用简介
    针对校园式操场跑道中长跑体育比赛项目，运动员佩戴一张卡，跑道旁边安装一台读卡器；运动员经过读卡器的读卡范围，读卡器读到卡时将读到的卡号数据信息传送到电脑，由上位机软件处理数据，显示运动员经过读卡器的时间和次数。
    系统记录运动员经过读卡器旁的时间和次数，为裁判及时判断比赛结果，处理少跑圈数的情况提供依据。

二、使用方法
    在操场运动员经过的傍边安装一台读卡器，运动员使用的卡号为唯一卡号，将卡号和使用的运动员绑定在上位机软件注册；系统工作时：佩戴卡的运动员经过读卡器接收信号范围，读卡器读到卡时将数据信息传给电脑，由上位机软件处理数据，显示运动员经过读卡器的时间和次数。

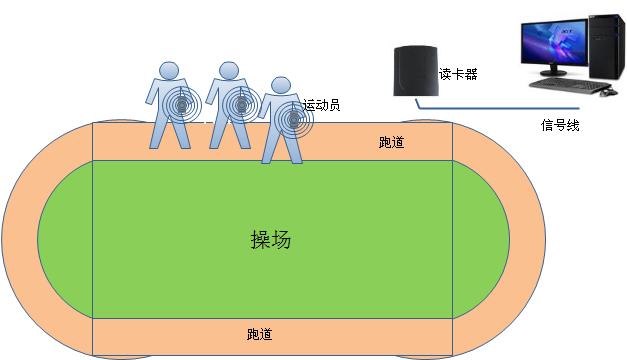

图1    系统工作示意图

三、产品参数
3.1读卡器参数
工作频率    2.4GHz--2.  5GHz,  SM微波段，125个频道，频道带宽8MHz
通讯接口    RS232或RS485
通讯频率    异步通信频率：9600BPS--38400BPS
读卡距离    3m—10m
可以调节识别距离；
读卡能力    同时读取最多20张卡
适配电源    DC12V/1000mA
产品特征    使用频道隔离技术，多个设备互不干扰
防碰撞技术，支持多标签读写
可配置微波模块工作方式，发射功率可调

3.2电子标签（或称为卡）
电子标签为2.4G电子标签，工作在2.4G频段；
电子标签为可调功率电子标签，可根据要求的发射距离实现调节。
3.2.1、电子标签参数：
            (1)  电气特征
                        静态电流      小于2μA
                        工作电流      小于15mA
                        电池寿命      3年、可更换电池
（2）微波链路特性
                信号调制方式GFSK
                通讯速率      双向1024Kbit/s
                工作频率      2.45GHz
                最大输出功率0dbm
                位误码率  10-9
（3）物理特征
                外壳材料      ABS+PC塑料
                标签类型      只读型
                外型          86×54×5mm
                重量          30克
                防护等级      IP34  防水
（4）工作环境
              对现场各种干扰源无特殊要求
                工作温度：    -20℃  ～  +55℃
                工作湿度：    小于85％
                存储温度：    -30℃  ～  +60℃
                震动：        10～2000Hz，15g  三个轴
                抗电磁干扰：10V/m  0.1～1000MHz  AM调幅电磁波

四、售后服务
    1.  售出产品质保期为一年；
    2.  提供系统集成硬件技术支持。
