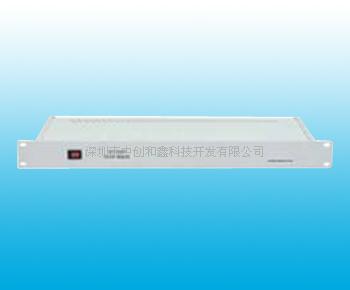

供应SK2000 COFDM双向无线图像传输设备
产品名称  :OFDM双向无线图像传输设备      产品型号  :SK2000


      详细信息
一、产品简介
1.1、概述
　　SK-2000  双向无线图像传输器，采用OFDM  调制技术，实现双向透明信道通路。具有无线的、可机动、抗干扰能力强和保密性强的特性，适合运用于组建机动的无线视频会议以及安防部门应急任务时进行各种数据传输，可在不同的地理方位、场所之间，建立无线的传输链路。一方面提高工作效率，节省有线的架设时间和资源；另一方面是应用上的灵活性，安装上的方便性，提供多种数据传输应用，包括：视频、音频、文本、数据、无线上网等。SK-2000  双向无线图像传输器，是有线传输的一种延伸，可与有线专用网络相结合使用，实现远距离的透明传输。系统外部接口简单、使用灵活方便；其良好的机动性及安全保密性为应急通信指挥及无线视频会议提供了最有效的、最有科技代表性的传输途径。

1.2、技术特点：
　　本产品采用OFDM  的调制方式，传输速率带宽高达10Mbps,具有良好的移动性、保密性和抗干扰能力，能在复杂的环境下建立高质量的无线传输链路。

二、产品性能
2.1、性能参数


工作频率:  300MHz-1000MHz
带  宽:  +/-9MHz
发射功率:  2W（33dBm）
信道速率：  ＞10Mbps
灵敏度:  -90dBm＠10-5
调制方式:  OFDM
网络端口：  TCP/IP  标准以太网接口(RJ45)
输入端口（包括）:
a．一组视频输入，BNC  接口
b．一组音频输入/  输出，标准音频接口
c．一组标准RS-232  数据口
输出端口（包括）:
a．一组视频输出，BNC  接口
b．一组音频输入/  输出，标准音频接口
c．一组标准RS-232  数据口
图像分辨率：  D1(720  X  576)  /  CIF（352  x  288）
天线接口：  50  欧姆N  型连接母座
指示灯:  电源指示,状态指示
电源:  AC-220V（输入）
功耗:  30W
2.2、外形规格
外形尺寸:  360mm(长)  X  427mm(宽)  X  44mm(高)
重量:  5  公斤
工作温度:  -20～55  度

三、产品操作说明
3.1、典型应用框图

3.2、操作说明
　　本系统按图所示安装完毕，上电后系统自行启动，所有模块在完成自检后进入工作状态。
主要操作步骤如下：
（1）连接好发射机和接收机的天线(天线的馈头与设备距离较远，则需通过馈线接)。
（2）连接好发射机和接收机的电源。
（3）、开启发射机和接收机电源。

四、注意事项
　　在无线工程应用中，使用本系统时应注意以下几点：
4.1、环境勘查
　　在使用之前，一定要先进行电磁环境测量，以避免在通信中造成电磁干扰；尽量选择制高点架设天线，以获得较好的覆盖度。
4.2、电源在设备上电之前
　　注意要检查天线接口处是否接有负载和天线，避免天线接口出现短路或开路情况。
4.3、天线选择
　　在选择天线时，应根据使用的频段来选定。若要进行远距离传输，应选用定向天线提高增益。
4.4、馈线安装
　　新做馈线头时，不能将碎铜屑留在馈线波导管内。馈线与天线连接时，接头不能受力，要自然对接。切不可硬靠螺丝强拉硬接，以免馈线与天线馈源长期受力而损坏。
　　馈线与天线相连时，紧密连接后，应该在外缠绕防水胶带或者防水胶泥，以防止雨水等进入馈线。馈线和天线的连接处，应该尽可能避免向下的重力和拉力，一般均需在连接后，将馈线横向绑扎在支架上，防止重力导致馈线与天线的连接松动，造成接触不良。馈线应顺着安装杆往下放，尽量避免弯曲和扭转，并在每1-2  米处绑扎安装杆上，在进入室内以前，应该在建筑物上多点间隔固定，防止馈线长期受大风吹刮摆动而松动、损坏。天馈线接地要可靠良好。每条馈线应做到要有三处接地，位置分别为天线背后，馈线上铁塔1  米处和馈线进机房前。
4.5、天线安装
　　天线、馈线上铁塔时不能有碰撞，防止受力变形，影响技术性能。天线安装时应按系统设计要求、现场勘察结果等选择天线安装的高度和方位，各安装部件要牢固良好。在架设楼顶固定天线时，应尽可能保持天线最大高度，并且直立安装；车台天线安装时，应保证其磁吸底盘下部有一定的反射面。
4.6、防雷措施
　　设备若应用在多雷地区，应当考虑防雷措施、接地措施，使设备具有良好的接地效果。天线架设应注意防雷，施工地点已经拥有避雷设施时，整个天馈系统应该在避雷设施的保护范围中；施工地点无避雷设施时，需要注意以下3  个方面：
（1）、在离天线水平距离1.5m  左右处应架设避雷针，避雷针顶部应高于天线顶部。
（2）、避雷针应该是大于0.6  米的锥形金属棒，材料不易生锈，导电性能好，如铜。避雷针和整个天线安装杆应该与建筑物的地相连接。
（3）、如现场不便安装完全的防雷，至少应保证在天线馈线接入设备端安装避雷器，加装避雷器的接地端与建筑物的地通过低电阻相连。
备注
（1）、系统必须在连接天线完毕后才可以开机。
（2）、系统必须在关机断开电源后才可以拆卸天线。
（3）、系统必须在干燥、通风处工作。
