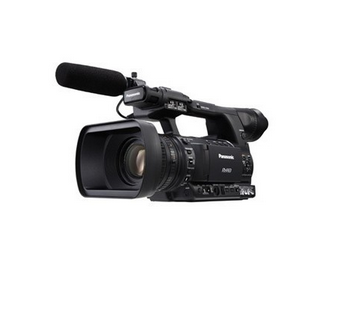

P2HD手持式存储卡摄录一体机

 1/3” Full HD 3MOS成像元件

 28mm广角，22x变焦，3环操作镜头，带有机械变焦控制

 AVC-Intra 100M/50M 压缩方式（Full HD, 4:2:2, 10bit）

 Ref In, TC In, 用于多摄像机控制

 HD-SDI 输出

 支持DV录制

电源

DC 7.2V （当使用电池时）
DC 7.9V （当使用AC 适配器时）

功耗

15.0 W （当使用LCD 液晶显示器时）

工作温度

0 ℃ ~ 40 ℃

工作湿度

10% ~ 80% （无结露）

重量

大约2.5 kg
不包括电池和配件

尺寸（长x 宽x 高）

180mm x195mmx 438mm
不包括电池、配件和凸出部分

摄像机部分

拾取装置

1/3 型逐行220 万像素3MOS 传感器

有效像素

1920(H) x 1080(V)

镜头

光学图像稳定器镜头， 22 倍电动变焦，
F1.6-3.2(f-3.9mm-86mm)，
35mm 转换:28mm-616mm(16: 9)

滤波器直径

72mm

光学系统

棱镜彩色分离

ND滤波器

OFF， 1/4， 1/16， 1/64

最短摄像距离

大约1 米

护罩

大尺寸镜头盖， 带有广角视野

增益设置

0/+3/+6/+9/+12/+18/+24/+30dB
(+24dB， +30dB ； 仅限于用户软件分配)

快门速度

· 60i/60p 模式:1/60( 关),1/100,1/120,1/250,1/500,1/1000,1/2000 秒
· 30p 模式: 1/30 ( 关), 1/60, 1/100, 1/120,1/250,1/500, 1/1000, 1/2000 秒.
· 24p 模式: 1/24 ( 关),1/60, 1/100, 1/120,1/250,1/500, 1/1000, 1/2000 秒.
· 50i/50p 模式: 1/50 ( 关),1/60, 1/120,
1/250,1/500, 1/1000, 1/2000 秒.
· 25p 模式: 1/25 ( 关),1/50, 1/60, 1/120,1/250,1/500, 1/1000, 1/2000 秒.

慢快门

60i/60p 模式： 1/15 秒， 1/30 秒
30p 模式： 1/7.5 秒， 1/15 秒
24p 模式： 1/6 秒， 1/12 秒
50i/50p 模式： 1/12.5 秒， 1/25 秒
25p 模式： 1/6.25 秒， 1/12.5 秒

同步扫描

60i/60p 模式： 1/60.0 秒~1/249.8 秒
30p 模式： 1/30.0 秒~1/249.8 秒
24p 模式： 1/24.0 秒~1/249.8 秒
50i/50p 模式： 1/50.0 秒~1/250.0 秒
25p 模式： 1/25.0 秒~1/250.0 秒

快门开角度

3 度~359.5 度， 每一步0.5 度

帧速度

· 59.94Hz 模式：
1080p:1/2/4/6/9/12/15/18/20/21/22/24/25/26/27/28/30 fps( 帧/ 秒)17 步
720p:1/2/4/6/9/12/15/18/20/21/22/24/25/26/27/28/30/32/34/36/40/44/48/54/60 fps, 25 步
· 50 Hz 模式：
1080p:1/2/4/6/9/12/15/18/20/21/22/23/24/25 fps( 帧/ 秒)14 步
720p:1/2/4/6/9/12/15/18/20/21/22/23/24/25/26/27/28/30/32/34/37/42/45/48/50 fps, 25 步

灵敏度

· 59.94Hz 模式：(2000 lx， 3200K， 89.9% 反射)
F7(1080/59.94 i， P.A.P 滤波器： 类型2
F10(1080/59.94 i， P.A.P 滤波器： 类型1）
· 50Hz 模式：（2000lx， 3200k， 89.9% 反射）
F8(1080/50i， P.A.P 滤波器： 类型2）
F11(1080/50i， P.A.P 滤波器： 类型1）

最低亮度

0.2 lx(F1.6, 增益+30dB， 快门速度1/30 秒，
P.A.P 滤波器: 类型1)

数字变焦

x2， x5， x10

存储卡录像机部分

记录媒介

P2 存储卡

记录格式

AVC-Intra 100/AVC-Intra 50/DVCPRO HD/DVCPRO50/DVCPRO/DV 格式可选择

记录/播放时间*1

AVC-Intra 100/DVCPRO HD：大约64分钟

采用1张64GB P2卡

AVC-Intra 50/DVCPRO50：大约128分钟
DVCPRO/DV：大约256分钟

采用1张32GB P2卡

AVC-Intra 100/DVCPRO HD:大约32分钟
AVC-Intra 50/DVCPRO50：大约64分钟
DVCPRO/DV：大约128分钟

采用1张16GB P2卡

AVC-Intra 100/DVCPRO HD:大约16分钟
AVC-Intra 50/DVCPRO50：大约32分钟
DVCPRO/DV：大约64分钟

数字视频

记录的视频信号

1080/59.94i, 1080/29.97p, 1080/29.97pN,
1080/23.98p, 1080/23.98pA, 1080/23.98pN,
720/59.94p,720/29.97p,720/29.97pN,720/23.98p,
720/23.98pN,480/59.94i,480/29.97p,480/23.98p,
480/23.98pA,1080/50i,1080/25p, 1080/25pN,
720/50p, 720/25p, 720/25pN, 576/50i, 576/25p

采样频率

AVC-Intra 100/DVCPRO HD:
Y: 74.1758 MHz, PB/PR: 37.0879 MHz (59.94 Hz)
Y: 74.2500 MHz, PB/PR: 37.1250 MHz (50 Hz)
DVCPRO50: Y: 13.5 MHz, PB/PR: 6.75 MHz
DVCPRO: Y: 13.5 MHz, PB/PR: 3.375 MHz

量化

AVC-Intra 100/AVC-Intra 50 ： 10 比特
DVCPRO HD/DVCPRO50/DVCPRO/DV ： 8 比特

视频压缩

AVC-Intra 100/AVC-Intra 50：MPEG-4 AVC/H.264 Intra Profile
DVCPRO HD：基于DV 的压缩（SMPTE370M）
DVCPRO50/DVCPRO：基于DV的压缩（SMPTE314M）
DV：DV 压缩（IEC61834-2）

数字音频

记录音频信号

AVC-Intra 100/AVC-Intra 50/DVCPRO HD：48kHz/16位，4CH
DVCPRO50：48kHz/16 位，4CH
DVCPRO/DV：48kHz/16 位，2CH/4CH 可切换

视频输入/输出

GENLOCK IN

BNCx1， 1.0V[p-p]， 75Ω

视频输出

管脚插孔x1， 1.0V[p-p]， 75Ω

SDI 输出

BNCx1， 0.8V[p-p]， 75Ω，
通过菜单高/ 标清切换,10 bit,4:2:2, 通过摄像机输出

HDMI OUT

HDMI Type A

音频输入/输出

内置MIC IN

支持立体声麦克风。

音频输入

XLR3 针x2 （输入1， 输入2）
LINE/MIC/+48V 可切换
LINE：0dBu
MIC：-40dBu/-50d Bu/-60dBu， 通过菜单切换

音频输出

管脚插孔x2(CH1/CH2)， 输出:316mV， 600Ω

耳机

Φ3.5mm 立体声微型插孔x1

其他输入/输出

TC IN/OUT

BNCx1

IN

0.5V[p-p] 至8V[p-p]， 10kΩ

OUT

低阻抗， 2.0±0.5[p-p]

摄像机遥控

2.5mm 直径， 超级微型插孔x1 （变焦， S/S），
3.5mm 直径， 微型插孔x1 （焦点, 光圈）

IEEE 1394*2

6 针，数字输入/ 输出（符合IEEE1394 标准）。

USB 2.0 (Device)*2

类型miniB， 4 针USB （符合USB2.0 标准）

USB 2.0 (Host)*2

类型A， 4 针USB （符合USB2.0 标准）

显示器、EVF和扬声器

LCD液晶显示器

87.63mm （3.45 英寸） 彩色液晶显示器，大约921000 个点（16:9）

EVF

11.43mm （0.45 英寸） 彩色液晶显示器，大约1226000 个点（16:9）

内部扬声器

20mm 直径 x1

包括的附件



AC 适配器、电池充电器， AC 电源线， DC 电源线， 5400mAh 电池组，
无线遥控器（带有钮扣型电池）， 麦克风固定装置， 眼杯， 肩带， P2存储器驱动器软件安装光盘。
