RS485总线连接器通俗名称： RS485接头· RS485通讯接头，RS485总线接头，RS485以太网接头，RS485通信接头，总线接头，电缆接头，紫色电缆接头，DP双绞电缆接头 通讯电缆接头，通信电缆接头，现场总线接头，屏蔽电缆接头，总线电缆接头，双绞电缆接头，双芯电缆接头，紫色总线接头，，通讯总线接头屏蔽总线接头，双绞总线接头，双芯总线接头，DP接头，DP总线接头，DP电缆接头，DP通讯接头，DP通信接头，DP屏蔽接头，DP双绞接头DP双芯接头，DP紫色电缆接头，DP通讯电缆接头，DP通信电缆接头，DP现场总线接头，DP屏蔽电缆接头，DP总线电缆接头，通讯接头。
用于 PROFIBUS 的 RS485 总线连接器，可用于连接 PROFIBUS节点或 PROFIBUS 网络部件到 PROFIBUS 总线电缆。提供有各种类型的总线连接器，
可优化用于连接的设备： 总线连接器具有轴向电缆引出线（180°）可用如 PC 和 SIMATICHMI OP，传输速率高达 12 Mbit/s,带集成的总线
端接电阻 带垂直电缆引出线的总线连接器（90°）这种接头采用垂直电缆引出线（有或没有编程器接口），数据线端接电阻，带垂直电缆引出
线的总线连接器（90°）这种接头采用垂直电缆引出线（有或没有编程器接口），数据传输速率高达12 Mbit/s,带集成的终端电阻。传输速率为
3、6 或12 Mbit/s 时，在带编程器接口的总线接头和编程器之间，需要使用 SIMATICS5/S7 连接电缆。有30°电缆引出线的总线接头（经济型）
无编程器接口，数据传输速率较大为 1.5 Mbit/s，无集成的总线端接电阻。PROFIBUS 快速连接RS485总线接头（90°或180°电缆引出线），传
输速率较大为 12Mbit/s，采用绝缘刺破技术可实现快速简单安装（用于硬线和软线）。总线连接器可直接插入到 PROFIBUS站或PROFIBUS网络组
件的PROFIBUS接口（9 针Sub-D接口）中，可使用4个端子在插头中连接进入和离开的PROFIBUS电缆。通过从外部清晰可见的便于接触的开关，可
以连接总线连接器中集成的总线端接器（不适用于 6ES7 972-0BA30-0xA0）。在此过程中，连接器中的进线和出线总线电缆是分开的（隔离功能)
必须在 PROFIBUS 网段的两端进行这种连接。适用于宽温度范围（-25 °C 至 60 °C）并具有优异防恶劣环境性能（覆膜涂层）的SIPLUS模块
软总线电缆不适用于这种接头，当DP接口占用时，不能使用 MPI/DP 接口:在分配了 IFM2 接口时.不能与IFM1接口结合使用。
西门子总线接头：
西门子DP总线连接器/代理，DP总线连接器适用于宽温度范围（-25 °C 至 60 °C）并具有优异防恶劣环境性能（覆膜涂层）的 SIPLUS 模块2)软总线电缆不
适用于这种接头,西门子DP总线连接器/代理,由于其连接方法最简捷，可快速调试因采用冗余网络拓扑结构，具有高可用性采用简单、有效的信令概念，持续监
控网络部件,通过工厂范围内的时钟控制，可实现整个工厂范围内基于时间的准确事件分配,由于现有网络容易扩展，且无任何不利影响，具有高度灵活性是系统
范围内实现联网的基础（垂直集成）是 PROFINET 的基础由于在必要时可通过交换技术获得扩展性能，以太网的通讯性能几乎不受限制可实现不同应用领域的
联网，例如办公环境与生产环境用于苛刻工业环境的网络部件通过具有 RJ45 技术的 FastConnect 电缆接线系统进行快速本地组装通过高速冗余和冗余电源实
现故障安全网络通过持续的兼容性开发而获得投资保护因具有接口选件，可通过 WAN（广域网）并使Internet 服务实现公司范围内的通讯通过 SCALANCE W，
西门子公司的 IWLAN（工业无线局域网）为无故障地连接具有可靠无线通讯功能的移动站提供了基础,工业无线局域网（IWLAN）的数据储备,快速漫游，用于不
同网络接入点间移动站的快速传播通过采用西门子 SCALANCE S 和 SOFTNET 安全客户端的安全概念，能够保护网络与数据控制层上大量数据的千兆通讯，
如 WinCC，web 应用程序，多媒体应用程序等,西门子DP总线连接器/代理PROFINET基于工业以太网，PROFINET实现了现场设备（IO 设备）与控制器（IO控
制器）的直接通讯，并可提供运动控制应用等时驱动控制解决方案。通过组件的工程与组态（基于组件的自动化），PROFINET还支持分布式自动化系统。媒体冗
如何正确使用西门子Profibus插头以及终端电阻
插头与终端电阻在Profibus通讯中有着非常重要的作用，它们使用起来非常简单，没有很多复杂的设置；但是正是由于使用简单，使得
很多工程师在使用当中忽略了一些细节，导致很多通讯问题。

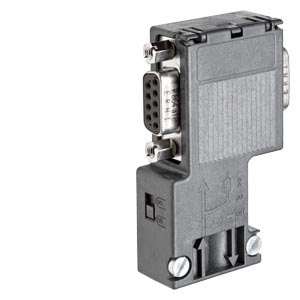

这是常见的Profibus插头，如果我们有A、B两个站点要做Profibus通讯，应该如何连接插头呢？因为总线 上只有两个站，显然终端电阻都要打到ON位置。那么插头上的接线是否要一进一出呢。
正确的做法是两个插头都连接进线端。因为终端电阻与插头的出线端是2选1的。终端电阻打ON，进线端连接终端电阻，
断开与出线端的连接；终端电阻打OFF，进线端断开与终端电阻的连接，连接出线端。
总线连接器
6ES7 972-0BA12-0XA0 6ES7 972-0BB12-0XA
6ES7 972-0BA42-0XA0 6ES7 972-0BB42-0XA0
6ES7 972-0BA30-0XA01)
电缆引出线
90° 电缆出线
35° 电缆出线
30° 电缆出线
用于 PLC
S7-200/-300/-400®
?2)
?
?
带有 CM 1241, CM 1242-5; CM 1243-5 的 S7-1200
?
带有 CP 5603 的 S7-mEC
?
?
?
C7-633 DP, C7-634 DP, C7-635, C7-636
?
?
?
S5-115U 至 S5-155U
?
?
?
I/O 设备
ET 200M/ET 200B/ET 200L/ET 200S
?
?
?
编程器
PG 720/720C/PG 740/PG 760
?
?
接口
IM 308-C
?
?
?
CP 5431 FMS/DP
?
?
?
CP 342-5/CP 343-5/CP 443-5/IM 467
?
?
CP 5511/CP 5512/CP 5711/CP 5603
?
?
?
CP 561x/CP 562x
?
?
SIMATIC OP
OLM/OBT
?
?
RS 485 中继器
?
?
诊断中继器
?
?
?适用于以下应用：
1) 不能将柔性总线电缆与此连接器结合使用，较大 1.5 Mbit/s
2) S7-400: 如果了 DP 接口，不能用于 MPI/DP 接口 如果了IFM2 接口，不能用于 IFM1 接口
总线连接器
6ES7 972-0BA52-0XA0 6ES7 972-0BB52-0XA0
6ES7 972-0BA60-0XA0 6ES7 972-0BB60-0XA0
6GK1 500-0FC10
6GK1 500-0EA02
电缆引出线
90° 电缆出线
35° 电缆出线
180° 电缆出线
180° 电缆出线
用于 PLC
S7-200/-300/-400
?
?
带有 CM 1241, CM 1242-5; CM 1243-5 的 S7-1200
?
带有 CP 5603 的 S7-mEC
?
?
?
?
C7-633 DP, C7-634 DP, C7-635, C7-636
?
?
S5-115U 至 S5-155U
?
?
I/O 设备
ET 200M/ET 200B/ET 200L/ET 200S
?
?
编程器
PG 720/720C/PG 740/PG 760
?
?
接口
IM 308-C
?
?
CP 5431® FMS/DP
?
?
CP 342-5/CP 343-5/CP 443-5/IM 467
?
?
CP 5511/CP 5512/CP 5711/CP 5603
?
?
?
?
CP 561x/CP 562x
?
?
SIMATIC OP
?
?
OLM/OBT
?
?
?
?
RS 485 中继器
?
?
诊断中继器
?
?
?适用于以下应用：
总线连接器
6ES7 972-0BA70-0XA0 6ES7 972-0BB70-0XA0
电缆引出线
90° 电缆出线
用于 PLC
S7-200/-300/-400
?
带有 CM 1241, CM 1242-5; CM 1243-5 的 S7-1200
?
S7-1500
?
带有 CP 5603 的 S7-mEC
?
C7-633 DP, C7-634 DP, C7-635, C7-636
?
S5-115U 至 S5-155U
?
I/O 设备
ET 200M/ ET 200B/ ET 200L/ ET 200S, ET 200MP, ET 200SP
?
编程器
PG 720/720C/PG 740/PG 760
接口
IM 308-C
?
CP 5431® FMS/DP
?
CP 342-5/CP 343-5/CP 443-5/IM 467
?
CP 5511/CP 5512/CP 5711/CP 5603
?
CP 561x/CP 562x
SIMATIC OP
OLM/OBT
?
RS 485 中继器
?
诊断中继器
?
总线接头
6ES7 972-0BA12-0XA0 6ES7 972-0BB12-0XA0 6AG1 972-0BB12-0XA0 1)
6ES7 972-0BA41-0XA0 6ES7 972-0BB41-0XA0 6AG1 972-0BB41-0XA0 1)
6ES7 972-0BA30-0XA02)
电缆引出线
90° 电缆出线
35° 电缆出线
30° 电缆出线
传输速率
9.6 Kbit/s 到 12 Mbit/s
9.6 Kbit/s 到 12 Mbit/s
9.6 至 1500 KB/S
端接电阻
集成电阻器组合和隔离器的功能可使用一个滑触开关选择：如果连接有电阻器，则引出总线是断开的
集成电阻器组合和隔离器的功能可使用一个滑触开关选择：如果连接有电阻器，则引出总线是断开的
无端接电阻，不能用于总线上的*一个或最后一个设备
接口
PROFIBUS 站
9 针 Sub-D 插座
9 针 Sub-D 插座
9 针 Sub-D 插座
PROFIBUS 总线电缆
4 个端子板，用于截面积较大为 1.5 mm2的导线
4 个端子板，用于截面积较大为 1.5 mm2的导线
4 个绝缘刺破连接件，适用于 0.644 ± 0.040 mm2 的导线
快速连接绝缘位移
X
X
√
电源 （必须来自数据终端设备）
4.75 - 5.25 VDC
4.75 - 5.25 VDC
–
电流消耗
较大 5 mA
较大 5 mA
–
允许环境条件
工作温度
0℃ - 60℃
0℃ - 60℃
0℃ - 60℃
运输/贮存温度
–25 °C - 80 °C
–25 °C - 80 °C
–25 °C - 80 °C
相对湿度
较大 75 %， 25℃ 时
较大 75 %， 25℃ 时
较大 75 %， 25℃ 时
设计
外形尺寸（W x H x D），[mm]
15.8 x 59 x 35.6
15.8 x 54 x 39.5
15 x 57.6 x 39.45
重量
大约 40 g
大约 40 g
大约 30 g
编程器接口
0BA12：no; 0BB12:√
0BA41:无；0BB41；√
X
防护等级
IP20
IP20
IP20
UL 认证
√
√
√
用于 PLC
S7-200/-300/-400®
?3)
?
?
C7-633 DP, C7-634 DP, C7-635, C7-636
?
?
?
S5-115U 至 S5-155U
?
?
?
I/O 站
ET 200M/ET 200B/ET 200L/ET 200S
?
?
?
编程器
PG 720/720C/PG 740/PG 760
?
?
接口
IM 308-C
?
?
?
CP 5431 FMS/DP
?
?
?
CP 342-5
?
?
CP 343-5
?
?
CP 443-5
?
?
IM 467
?
?
CP 5511/CP 5512/CP 5611/CP 5613/CP 5614
?
?
SIMATIC OP
OLM/OBT
?
?
RS 485 转发器
?
?
?
? 适合于应用
1) 适用于宽温度范围（-25 °C 至 60 °C）并具有优异防恶劣环境性能（覆膜涂层）的 SIPLUS 模块
2)软总线电缆不适用于这种接头
3) S7-400: 当 DP 接口占用时，不能使用 MPI/DP 接口； 在分配了 IFM2 接口时，不能与 IFM1 接口结合使用
总线接头
6ES7 972-0BA52-0XA0 6ES7 972-0BB52-0XA0
6ES7 972-0BA60-0XA0 6ES7 972-0BB60-0XA0
6GK1 500-0FC10
6GK1 500-0EA02
电缆引出线
90° 电缆出线
35° 电缆出线
180° 电缆出线
180° 电缆出线
传输速率
9.6 Kbit/s 到 12 Mbit/s
9.6 Kbit/s 到 12 Mbit/s
9.6 Kbit/s 到 12 Mbit/s
9.6 Kbit/s 到 12 Mbit/s
端接电阻
集成电阻器组合和隔离器的功能可使用一个滑触开关选择： 如果连接有电阻器，则引出总线是断开的。通过 FastConnect 系统的绝缘刺破技术进行连接
集成电阻器组合和隔离器的功能可使用一个滑触开关选择： 如果连接有电阻器，则引出总线是断开的。通过 FastConnect 系统的绝缘刺破技术进行连接
集成电阻器组合和隔离器的功能可使用一个滑触开关选择： 如果连接有电阻器，则引出总线是断开的。 通过 FastConnect 系统的绝缘刺破技术进行连接
集成电阻器组合和隔离器的功能可使用一个滑触开关选择： 如果连接有电阻器，则引出总线是断开的
接口
PROFIBUS 站
9 针 Sub-D 插座
9 针 Sub-D 插座
9 针 Sub-D 插座
9 针 Sub-D 插座
PROFIBUS 总线电缆
所有设备的 4 个绝缘穿刺连接部件 FastConnect PROFIBUS 电缆 （FC 过程电缆除外）
所有设备的 4 个绝缘穿刺连接部件 FastConnect PROFIBUS 电缆 （FC 过程电缆除外）
所有设备的 4 个绝缘穿刺连接部件 FastConnect PROFIBUS 电缆 （FC 过程电缆除外）
4 个端子板用于 较大 1.5 mm2 的布线
快速连接绝缘位移
√
√
√
X
电源 （必须来自数据终端设备）
4.75 - 5.25 VDC
4.75 - 5.25 VDC
4.75 - 5.25 VDC
4.75 - 5.25 VDC
电流消耗
较大 5 mA
较大 5 mA
较大 5 mA
较大 5 mA
允许环境条件
工作温度
0℃ - 60℃
0℃ - 60℃
0℃ - 60℃
0℃ - 60℃
运输/贮存温度
–25 °C - 80 °C
–25 °C - 80 °C
–25 °C - 80 °C
–25 °C - 80 °C
相对湿度
较大 75 %， 25℃ 时
较大 75 %， 25℃ 时
较大 75 %， 25℃ 时
较大 75 %， 25℃ 时
设计
外形尺寸（W x H x D），[mm]
15.8 x 59 x 35.6
15.8 x 54 x 39.5
16 x 67 x 34.3
15 x 57 x 39
重量
大约 50 g
大约 50 g
大约 40 g
大约 100 g
编程器接口
0BA52:X；0BB52：√
0BA60：X；0BB60：√
X
X
防护等级
IP20
IP20
IP20
IP20
UL 认证
√
√
√
X
用于 PLC
S7-200/-300/-400
?
?
C7-633 DP, C7-634 DP, C7-635, C7-636
?
?
S5-115U 至 S5-155U
?
?
I/O 站
ET 200M/ET 200B/ET 200L/ET 200S
?
?
编程器
PG 720/720C/PG 740/PG 760
?
?
接口
IM 308-C
?
?
CP 5431® FMS/DP
?
?
CP 342-5/ CP 343-5/ CP 443-5
?
?
IM 467
?
?
CP 5511/CP 5512/CP 5611/CP 5613 2/CP 5614 A2
?
?
SIMATIC OP
?
?
OLM/OBT
?
?
?
?
RS 485 转发器
?
?
? 适合于应用
Order number
6ES7972-0BA12-0XA0
6ES7972-0BB12-0XA0
6ES7972-0BA42-0XA0
Product type designation
PROFIBUS bus connector, RS485, screw, without PG socket, 90°
PROFIBUS bus connector, RS485, screw, with PG socket, 90°
PROFIBUS bus connector, RS485, screw, without PG socket, 35°
Product deSCRJPTion
PROFIBUS bus connector, RS485, screw, without PG socket, 90°
PROFIBUS bus connector, RS485, srew, with PG socket, 90°
PROFIBUS bus connector, RS485, screw, without PG socket, 35°
Suitability for use
For connecting PROFIBUS nodes to the PROFIBUS bus cable
For connecting PROFIBUS nodes to the PROFIBUS bus cable
For connecting PROFIBUS nodes to the PROFIBUS bus cable
Transmission rate
Transfer rate with PROFIBUS DP
9.6 kbit/s ... 12 Mbit/s
9.6 kbit/s ... 12 Mbit/s
9.6 kbit/s ... 12 Mbit/s
Interfaces
Number of electrical connections
● for PROFIBUS cables
2
2
2
● for network components or terminal equipment
1
1
1
Type of electrical connection
● for PROFIBUS cables
Screw
Screw
Screw
● for network components or terminal equipment
Sub-D connector (9-pin)
Sub-D connector (9-pin)
Sub-D connector (9-pin)
Type of electrical connection FastConnect
No
No
Mechanical data
Design of terminating resistor
Integrated resistor combination that can be selected with slide switch
Integrated resistor combination that can be selected with slide switch
Integrated resistor combination that can be selected with slide switch
Material of the enclosure
plastic
plastic
plastic
Locking mechanism design
Screw
Screw
Design, dimensions and weight
Type of cable outlet
90° cable outlet
90° cable outlet
35° cable outlet
Width
15.8 mm
15.8 mm
15.8 mm
Height
64 mm
64 mm
54 mm
Depth
35.6 mm
35.6 mm
39.5 mm
Net weight
10 g
10 g
60 g
Permitted ambient conditions
Ambient temperature
● during operation
0 °C
● during storage
-40 ... 70 °C
-40 ... 70 °C
-40 ... 70 °C
● during transport
-40 ... 70 °C
-40 ... 70 °C
-40 ... 70 °C
Protection class IP
IP20
IP20
IP20
Product properties, functions, components general
Product feature
● silicon-free
Yes
Yes
Yes
Product component
● PG connection socket
No
Yes
No
● strain relief
Yes
Yes
Yes
Standards, specifications, approvals
Certificate of suitability
● RoHS conformity
Yes
Yes
Yes
● UL approval
Yes
Yes
Yes
