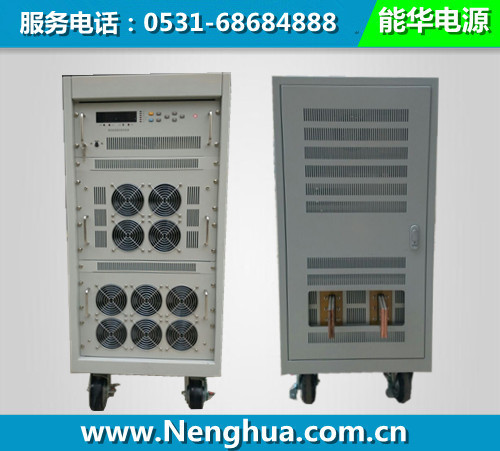

30V1000A程控直流恒流电源,直流稳流电源
产品详情
一、产品简介：
高精度直流恒流源内部采用PWM高频开关电源ZVZCS软开关变换工作原理，采用进口IGBT模块。可调直流恒流电源具体高效能、高精度、 高稳定性等特性，优化于线性电源和硅整流电源的高效率，产品更加节能高效主要应用于科研单位、实验室和电子产线等需要精密电源测试时使用。直流恒流电源电流值从零至额定值连续可调，在额定范围内任意选择且限制保护点。开路电压、电流同时 LED 数码管显示。本机工作状态下允许长时间短路。 我公司为了迎合市场，开发出数控程控直流恒流电源，面板采用按键式操作（见图1），程控功能可以通过RS485或RS232数据连接计算机进行智能控制，并配有上位机监控软件(见图2）。也可以通过0-5V、0-10V或4-20mA等PLC模拟信号控制电源的输出。
（图1）
（图2）
二、主要特点：
1、显示：输出电压电流LED显示（可按客户要求加装LCD液晶显示）
2、外观：采用台式、塔式或19英寸标准化尺寸，可组合放置于各种工作台面及机架；
3、优点：体积小、重量轻、节能高效
4、恒压恒流：输出CC/CV恒压恒流自动切换，电压电流值连续线性调节；
5、保护功能：过压保护、过流保护、过温保护、欠压保护、过载保护；
6、短路特性：本机工作状态下长时间短路；
7、外接补偿：本机可选外接补偿，可降低因输出回路较长造成的电压压降；
8、过压过流保护值：输出过压过流保护值可调，保护后切断输出并锁定，重新开机恢复；
9、通信功能：可选RS485/RS232通信数据接口，与计算机数据连接控制，或与PLC连接。（选配）
10、遥控功能：可选0-5V、0-10V或4-20mA等PLC模拟信号控制电源的输出电压和电流；（选配）
可选5V电平开关机功能
10、取样功能：可选输出电压和电流0-5V、0-10V或4-20mA等模拟电压信号取样；（选配）
11、定时功能：可选定时开关机功能、定时运行或循环允许；（选配）
三、产品应用：
◆直流空气开关 ◆直流接触器
◆机械开关，电子开关 ◆直流互感器
◆热继电器、塑壳断路器、小型短路器及需要设定额定电流、动作电流、短路保护电流等
◆自动化检测校验台 ◆电流要求测试场所
◆传感器 ◆仪表精度检定
◆电阻加热等新型元器件的加热
四、技术参数
容量
500W-500KW
输入
相数
单相或三相（10KW以上为三相）
输入电压范围
AC220V/380V±15%
频率
47-63HZ
功率因数
> 0.9
浪涌电流
无，软启动
输出
外特性
恒电压CV & 恒电流 CC
电压范围
（0V-额定V）连续可调
稳流范围
（0A-额定A）连续可调
效率
>90%（标准交流输入、满载）
源效应
±0.2%
负载效应
＜±0.5%
负载瞬变恢复时间
＜20mS
稳压精度
≤±0.5%
电流精度
≤±0.5%（读数+量程）
纹波
<0.5%(满载)
过流
最大电流截流，最大功率控制。
显示
数字电压表
4位半LED显示 规格:±0.5%rdg+2digit 解析度：0.01V
数字电流表
4位半LED显示 规格:±0.5%rdg+2digit 解析度：1A
工作条件
储存温度
-15℃~+50℃
工作温度
-10℃～+40℃
相对湿度
≤95％（无凝露）
防护等级
IP20
大气压力
80～106KPc（海拔2000m以下）
噪声
< 65 dB at 1 meter
保护
输入缺相保护，输入过压保护，输入欠压保护，输出过压保护，输出过流保护，短路保护，过热保护
绝缘要求
绝缘强度
输入对机壳AC2500V/1分钟，漏电流10mA
输入对输出AC3000V/1分钟，漏电流10mA
输出对机壳AC3000V/1分钟，漏电流10mA
绝缘电阻
输入对壳：DC1000V，大于20MΩ
输入对输出：DC1000V，大于20MΩ
输出对壳：DC1000V，大于20MΩ
冷却装置
强制风扇冷却
机箱
19英寸标准机柜
通讯接口
RS232/RS485/信号干接点提供相应的通讯协议
模拟接口
恒压控制、恒流控制、恒功率控制的模拟接口
五、型号规格
型号
输出恒流值
输出恒压值
外观尺寸
NHWYS3-100
0-100A
0-3V
2U
NHWYS3-200
0-200A
0-3V
2U
NHWYS3-300
0-300A
0-3V
2U
NHWYS3-500
0-500A
0-3V
3U
NHWYS3-600
0-600A
0-3V
3U
NHWYS3-800
0-800A
0-3V
4U
NHWYS3-1000
0-1000A
0-3V
6U
NHWYS3-2000
0-2000A
0-3V
8U
NHWYS3-3000
0-3000A
0-3V
11U
NHWYS5-100
0-100A
0-5V
2U
NHWYS5-200
0-200A
0-5V
2U
NHWYS5-300
0-300A
0-5V
3U
NHWYS5-500
0-500A
0-5V
4U
NHWYS5-600
0-600A
0-5V
4U
NHWYS5-800
0-800A
0-5V
6U
NHWYS5-1000
0-1000A
0-5V
8U
NHWYS5-2000
0-2000A
0-5V
11U
NHWYS5-3000
0-3000A
0-5V
17U
NHWYS10-100
0-100A
0-10V
2U
NHWYS10-200
0-200A
0-10V
3U
NHWYS10-300
0-300A
0-10V
3U
NHWYS10-500
0-500A
0-10V
4U
NHWYS10-600
0-600A
0-10V
6U
NHWYS10-800
0-800A
0-10V
6U
NHWYS10-1000
0-1000A
0-10V
8U
NHWYS10-2000
0-2000A
0-10V
11U
NHWYS10-3000
0-3000A
0-10V
17U
NHWYS15-100
0-100A
0-15V
2U
NHWYS15-200
0-200A
0-15V
2U
NHWYS15-300
0-300A
0-15V
3U
NHWYS15-400
0-400A
0-15V
3U
NHWYS15-500
0-500A
0-15V
4U
NHWYS15-600
0-600A
0-15V
6U
NHWYS15-800
0-800A
0-15V
8U
NHWYS15-1000
0-1000A
0-15V
11U
NHWYS15-2000
0-2000A
0-15V
17U
NHWYS15-3000
0-3000A
0-15V
17U
NHWYS15-4000
0-4000A
0-15V
17U
NHWYS15-5000
0-5000A
0-15V
20U
NHWYS20-100
0-100A
0-20V
2U
NHWYS20-200
0-200A
0-20V
3U
NHWYS20-300
0-300A
0-20V
4U
NHWYS20-500
0-500A
0-20V
4U
NHWYS20-600
0-600A
0-20V
4U
NHWYS20-800
0-800A
0-20V
6U
NHWYS20-1000
0-1000A
0-20V
8U
NHWYS20-2000
0-2000A
0-20V
11U
NHWYS20-3000
0-3000A
0-20V
17U
NHWYS20-5000
0-5000A
0-20V
20U
NHWYS30-100
100A
0-30V
3U
NHWYS30-200
200A
0-30V
4U
NHWYS30-300
300A
0-30V
4U
NHWYS30-500
500A
0-30V
6U
NHWYS30-600
600A
0-30V
6U
NHWYS30-800
800A
0-30V
8U
NHWYS30-1000
1000A
0-30V
11U
NHWYS30-1500
1500A
0-30V
17U
NHWYS30-2000
2000A
0-30V
20U
NHWYS50-100
100A
0-50V
3U
NHWYS50-200
200A
0-50V
4U
NHWYS50-300
300A
0-50V
6U
NHWYS50-500
500A
0-50V
8U
NHWYS50-1000
1000A
0-50V
17U
NHWYS50-2000
2000A
0-50V
30U
NHWYS50-3000
3000A
0-50V
40U
NHWYS50-5000
5000A
0-50V
50U
定制
最高1000A内
最高1000V内
机架式组合累积
