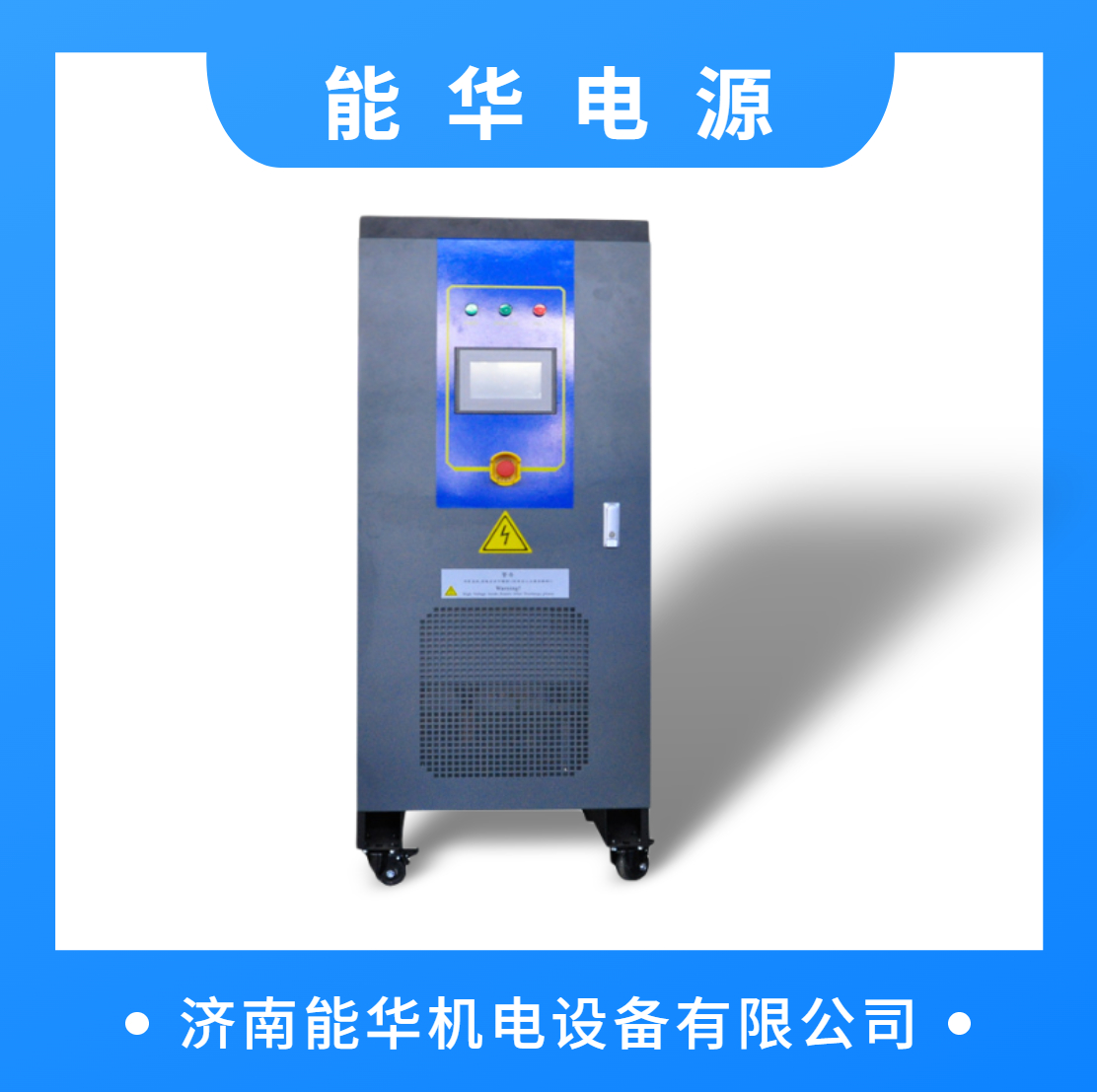

电解制氢电源,PEM电解槽制氢整流电源柜_电解电源

产品简介：

IGBT电解制氢整流电源是采用PWM技术的高频开关式直流电源，模块化设计，采用先进的DSP数字控制技术，具有恒压、恒流、恒功率模式输出，可自动交叉变换，维持控制与保护兼顾特性，确保直流电源输出的高精度、低纹波、电压电流动态响应速度快，且效率高达93%；与传统的可控硅电源相比较，高频开关式直流电源具有体积小，重量轻，纹波小，功率因数高、稳定性好等优点，特别是高电压输出稳定性尤其明显；产品主要定位于电子电力生产、蓄电池行业、PCB板制造行业及通讯、PLC供电、机电老化试验、直流电机测试、自动测试系统整合、电池充电及模拟、混合动力汽车与光伏逆变器测试研究单位、实验室对高精度直流电源的需求，用于替代进口中大功率直流电源产品。

产品特点：

◇采用高速DSP进行PID运算,直接输出PWM,模块化设计，高功率密度、体积小、大大降低故障率;

◇控制电路采用高速CPU,稳压精度高，纹波小;

◇采用16bit高速ADC,快速准确测量电压、电流值;

◇具有恒压、恒流、恒功率模式输出，可自动交叉变换，维持控制与保护兼顾特性;

◇具有过压、过流、过温、短路保护功能，在系统中，可设定过压(OVP),过流(OCP),并可对数值进行修改;

◇具有100组记忆，可以将常用的参数(电压、电流)设定，方便使用时调用，一次可执行30组不同电压、电流、功率、上升时间、运行时间设定，并可连续做999999次循环测试。

◇提供嵌入式智能化PC机监控系统，具有RS232、(RS485)通讯接口;模拟量控制。

◇触摸屏或数字式按键操作在线设置电压、电流、时间设定;

◇具有线压降补偿功能;

◇输入输出隔离;

◇支持多台串并联;（选配）

◇数字信号：支持RS485/RS232/CAN/USB/LAN等通信接口，标配：RS485；

◇模拟信号：可选用 0 ~ 5V 或 0 ~ 10V 或 4 ~ 20mA 模拟量控制电源输出信号，读取电源输出信号（选配）

◇极性切换：输出正负极极性切换自定义时间切换（选配）

恒压、恒流切换说明：

在额定功率、电压及电流输出下，可自由组合所要的设定；输出模式为恒定电压（CV)和恒定电流（CC）模式，输出模式取决于电源的输出电压、电流的设定值和负载电阻的大小。如图所示：曲线1和曲线代表两个阻值不同的负载，当曲线1和Iset相交，电源工作在CC模式，当曲线2Vset相交时，电源工作在Cv模式.

可通过简单计算判断负载处于那种状态：

这里令Vset=设定的电压值，Iset=设定的电压值，

则可得到设定的负载值Rset=Vset/Iset;

如果我们有一个实际的负载值RL=Vo/Io,

当RL>Rset,这时电源工作在恒压模式，

当RL<Rset,这时电源工作在恒流模式

产品规格

功率 Power		1000W-2000KW
制作方式 Working		开关 PWM
输入 INPUT	相数 Phase	1φ2W+PE 单相两线 + 地线 /3φ4W+PE 三相四线 + 地线
	电压 Voltage	220V±15%/380V±15%
	频率 Frequency	50HZ±10%
输出 OUTPUT	电压 Voltage	±0-100% 满量程连续可调
	电流 Current	±0-100% 满量程连续可调
电压纹波 rms Voltage Ripple		0.2%FS( 满量程 )
电流纹波 rms Current Ripple		0.3%FS( 满量程 )
电源调整率 Load Regulation		≤ ±0.1%FS
负载调整率 Load Regulation		≤ ±0.5%FS
效率 Efficiency		≥ 93%
时间精度 Time		Setting0.1sec+0.1%
电压解析度 Voltage Resolution		Vo ＜ 1000:0.1V ； Vo ≥ 1000V:1V
电流解析度 Current Resolution		输出 100A ＞ Io ≥ 10A: 分辨率 0.01A ；输出 1000A ＞ Io ≥ 100A: 分辨率 0.1A ；输出 Io ≥ 1000A: 分辨率 1A 。
功率解析度 Power Resolution		功率＜ 10KW ，分辨率 1W; 功率≥ 10KW, 分辨率 0.1KW
设定项目	电压调节 CV	0-100% 额定电压可调
	电流调节 CC	0-100% 额定电流可调
	功率调节 CP	0-100% 额定功率可调
设定精确度	电压 Voltage	±0.2%FS
	电流 Current	±0.3%FS
	功率 Wattage	±0.3%FS
测量精确度	电压 Voltage	0.2%FS+2dgt
	电流 Current	0.2%FS+2dgt
	功率 Wattage	0.3%FS+5dgt
存储组数 Memory		共 100组，每组可记忆电压、电流值，运行时间，可快速方便调用
可编程组数 Programmable		共 30 组，每组可记忆电压、电流值，运行时间，可步阶运行
限流设定 I-LIM Set		O-Max Current （超过电流设定值电源保护，停止输出）
限压设定 V-LIM Set		O-Max Voltage （超过电压设定值电源保护，停止输出）
保护 Protection		过压 Over Voltage 过流 Over Current 过温 Over Temp
负载特性 Load speciality		适用各种负载
电磁兼容 EMC		输入 EMI 滤波器
通讯接口 Interface		RS232C/RS485/GPIB
绝缘电阻 Insulation		输入对机壳 20MΩ 500VDC , 输出对机壳 20MΩ 500VDC
耐压 Pressure resistance		输入对机壳 1500VAC 1 分钟 , 输入对输出 1500VAC 1 分钟
冷却方式 Cooling		风扇强制冷却
运行环境 Environment		0-40 ℃ 20-80%RH( 不结露 )

规格表：

型号 Model	输出 OUTPUT		型号 Model	输出 OUTPUT		型号 Model	输出 OUTPUT		型号 Model	输出 OUTPUT
容量 Capacity	电压	电流	容量 Capacity	电压	电流	容量 Capacity	电压	电流	容量Capacity	电压	电流
(1KW)	10 V	60 A	(1. 5 KW)	10 V	150 A	(3 KW)	10 V	300 A	(5KW)	10 V	500 A
	30 V	30 A		30 V	50 A		30 V	100 A		30 V	167 A
	60 V	10 A		60 V	25 A		60 V	50 A		60 V	84 A
	100 V	1- A		100 V	15 A		100 V	30 A		100 V	50 A
	150 V	6 A		150 V	10 A		150 V	20 A		150 V	34 A
	300 V	3 A		300 V	5 A		300 V	10 A		300 V	17 A
	600 V	1 .5A		600 V	2 . 5 A		600 V	5 A		600 V	8 . 5 A
	1000 V	1 A		1000 V	1 . 5 A		1000 V	3 A		1000 V	5 A
				1500 V	1 A		1500 V	2 A		1500 V	3 . 4 A
(10 KW)	10 V	1000 A	(15 KW)	10 V	1500 A	(20 KW)	10 V	2000 A	(30 KW)	10 V	3000 A
	30 V	334 A		30 V	500 A		30 V	667 A		30 V	1000 A
	60 V	167 A		60 V	250 A		60 V	334 A		60 V	500 A
	100 V	100 A		100 V	150 A		100 V	200 A		100 V	300 A
	150 V	67 A		150 V	100 A		150 V	134 A		150 V	200 A
	300 V	34 A		300 V	50 A		300 V	67 A		300 V	100 A
	600 V	17 A		600 V	25 A		600 V	34 A		600 V	50 A
	1000 V	10 A		1000 V	15 A		1000 V	20 A		1000 V	30 A
	1500 V	7 A		1500 V	10 A		1500 V	13 . 5 A		1500 V	20 A
(60 KW)	10 V	6000 A	TDC2080 (80 KW)	10 V	8000 A	(100 KW)	10 V	10000 A	(120 KW)	10 V	12000 A
	30 V	2000 A		30 V	2667 A		30 V	3334 A		30 V	4000 A
	60 V	1000 A		60 V	1334 A		60 V	1667 A		60 V	2000 A
	100 V	600 A		100 V	800 A		100 V	1000 A		100 V	1200 A
	150 V	400 A		150 V	534 A		150 V	667 A		150 V	800 A
	300 V	200 A		300 V	267 A		300 V	334 A		300 V	400 A
	600 V	100 A		600 V	134 A		600 V	167 A		600 V	200 A
	1000 V	60 A		1000 V	80 A		1000 V	100 A		1000 V	120 A
	1500 V	40 A		1500 V	54 A		1500 V	67 A		1500 V	80 A
(150 KW)	30 V	5000 A	(180 KW)	30 V	6000 A	(200 KW)	30 V	6667 A	(240 KW)	100 V	2400 A
	60 V	2500 A		60 V	3000 A		60 V	3334 A		150 V	1600 A
	100 V	1500 A		100 V	1800 A		100 V	2000 A		300 V	800 A
	150 V	1000 A		150 V	1200 A		150 V	1334 A		600 V	400 A
	300 V	500 A		300 V	600 A		300 V	667 A		800 V	300 A
	600 V	250 A		600 V	300 A		600 V	334 A		1000 V	240 A
	1000 V	150 A		1000 V	180 A		1000 V	200 A		1200 V	200 A
	1500 V	100 A		1500 V	120 A		1500 V	134 A		1500 V	160 A
	2000 V	75 A		2000 V	90 A		2000 V	100A		2000 V	120 A
(300 KW)	100 V	3000 A	(360 KW)	100 V	3600 A	(400 KW)	100 V	4000 A	(500 KW)	100 V	5000 A
	150 V	2000 A		150 V	2400 A		150 V	2667 A		150 V	3334 A
	300 V	1000 A		300 V	1200 A		300 V	1334 A		300 V	1667 A
	600 V	500 A		600 V	600 A		600 V	667 A		600 V	834 A
	800 V	375 A		800 V	450 A		800 V	500 A		800 V	625 A
	1000 V	300 A		1000 V	360 A		1000 V	400 A		1000 V	500 A
	1200 V	250 A		1200 V	300 A		1200 V	334 A		1200 V	417 A
	1500 V	200 A		1500 V	240 A		1500 V	267 A		1500 V	334 A
	2000 V	150 A		2000 V	180 A		2000 V	200 A		2000 V	250 A
(600 KW)	100 V	6000 A	(800 KW）	300 V	2667 A	（1000 KW）	300 V	3334 A	（1200 KW）	300 V	4000 A
	150 V	4000 A		600 V	1334 A		600 V	1667 A		600 V	2000 A
	300 V	2000 A		800 V	1000 A		800 V	1250 A		800 V	1500 A
	600 V	1000 A		1000 V	800 A		1000 V	1000 A		1000 V	1200 A
	800 V	750 A		1200 V	667 A		1200 V	834 A		1200 V	1000 A
	1000 V	600 A		1500 V	534 A		1500 V	667 A		1500 V	800 A
	1200 V	500 A		2000 V	400 A		2000 V	500 A		2000 V	600 A
	1500 V	400 A
	2000 V	300 A
(1500 KW)	300 V	5000 A	TDC21800 (1800 KW)	300 V	6000 A	(2000 KW)	300 V	6667 A
	600 V	2500 A		600 V	3000 A		600 V	3334 A
	800 V	1875 A		800 V	2250 A		800 V	2500 A
	1000 V	1500 A		1000 V	1800 A		1000 V	2000 A
	1200 V	1250 A		1200 V	1500 A		1200 V	1667 A
	1500 V	1000 A		1500 V	1200 A		1500 V	1334 A
	2000 V	750 A		2000 V	900 A		2000 V	1000 A

本公司产品规格不断开发改进，如有变更恕不另行通知，上述规格仅供参考，以上是部分产品规格，更多规格可定制，具体技术规格以合同约定为依据，可联系本公司人员进行询问和支持
