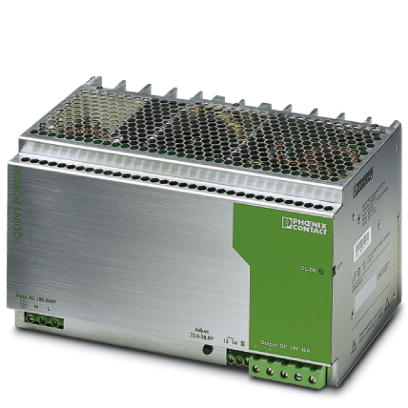

QUINT-PS-100-240VAC/24VDC/40
QUINT-PS-100-240VAC/24VDC/40

24V DC/40A DIN导轨安装式电源，初级开关模式，单相。
输入数据

额定输入电压范围 110 V AC ... 240 V AC
输入电压范围 85 V AC ... 264 V AC (衰减<100V DC： 2.5%/V)
90 V DC ... 350 V DC (衰减<110V DC： 2.5%/V)
AC频率范围 45 Hz ... 65 Hz
DC频率范围 0 Hz
额定功耗 960 W
冲击电涌电流 < 15 A (典型)
电源故障旁路 > 20 ms (120 V AC)
> 20 ms (230 V AC)
输入熔断器 20 A (快速熔断，内置)
选择合适的保险丝 16 A ... 20 A (特性B、C、D、K)
保护名称 瞬态电涌保护
保护电路/组件 压敏电阻
输出数据

额定输出电压 24 V DC ±1 %
输出电压的设置范围 22.5 V DC ... 28.5 V DC (>24V持续容量)
额定输出电流 40 A (-25 °C ... 60 °C)
POWER BOOST 45 A (-25°C ... 40°C permanent )
衰减 60 °C ... 70 °C (2.5%/K)
并连 是，用于冗余和增加容量
串连 是
最大电容负载 无限
主动电流限制 IBOOST约为45A（短路情况下）
控制偏差 < 1 % (负载的变化，静态10 % ... 90 %)
< 2 % (负载的变化，动态10 % ... 90 %)
< 0.1 % (输入电压的变化范围为±10 %)
残波 < 30 mVSS (额定值)
峰值切换电压额定负载 < 50 mVSS (20 MHz)
最大空转功耗 28 W
最大额定负载功率损耗 80 W
概述

净重 3.5 kg
工作电压显示 LED 绿色
效率 > 92 % (230V AC和额定值)
绝缘电压输入／输出 3 kV AC (类型测试)
2 kV AC (常规测试)
保护等级 I (带PE连接)
MTBF (IEC 61709, SN 29500) > 500000 h
安装位置 水平DIN导轨NS35，EN60715
组装说明 可并排安装：水平间距0 mm，垂直间距50 mm
电磁兼容性 符合EMC 条例2004/108/EC
发射干扰 EN 50081-2
低压指令 符合LV 条例2006/95/EC
标准——机器的电气设备 EN 60204
标准 —— 变压器安全 EN 61558-2-17
标准——电气安全 EN 60950-1/VDE 0805（SELV）
EN 61558-2-17
造船工业许可 Germanischer Lloyd (EMC 2)，ABS，DNV
标准——电源安装中所用的电子设备以及在电源安装中电子设备的组装 EN 50178/VDE 0160 (PELV)
标准——安全超低电压 EN 60950-1 (SELV)
EN 60204 (PELV)
标准——安全绝缘 DIN VDE 0100-410
DIN VDE 0106-1010
标准——防止电击 DIN 57100-410
标准——防止冲击电流，电气设备中保护性隔离的基本要求 DIN VDE 0106-101
标准——主协波电流限值 EN 61000-3-2
标准 - 设备安全 GS（经过安全测试）
信息技术设备 - 安全（CB认证体系） CB认证
UL认证 UL/C-UL，隶属UL 508
UL/C-UL，隶属UL 60950
UL ANSI/ISA-12.12.01 I级，Ⅱ类，A，B，C，D组（危险区域）

电涌电压类别 III
