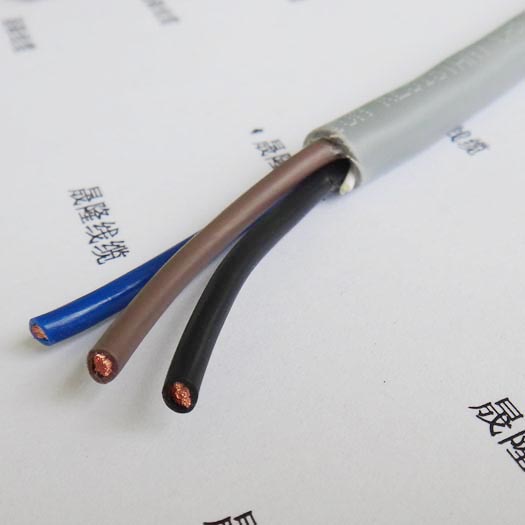

山东雕刻机专用TRVV3*0.75柔性电缆

一，厂家温馨提示：

拖链电缆属于特种电缆范畴，价格随着铜价和材料的价格每日都在变化，所标价格只供参考，具体价格需要于我们沟通，财务部门会给一个最规范的价格报给客户。

 一，产品简介：

中度拖链电缆：适用于室内干燥或潮湿环境中，无强应力强制牵拉自由连续长时间往复运动下的安装，特别适用工业环境下频繁弯曲场合，为了防止电缆纠缠,磨损,拉脱,勾挂和散乱,常把电缆放入电缆拖链中,对电缆形成保护,并且电缆还能随拖链实现来回移动,这种可以跟随拖链进行来回移动而不易磨损的高柔性专用电缆便叫拖链电缆，通常也可称之 拖曳电缆，坦克链电缆 。

三，应用范围：

木工机械、数控机床、玻璃机械和激光加工设备等长时间往返移动部分,工业电子系统,自动生成线，仓储设备，机器人，消防系统，起重机，数控机床和冶金工业。

四，电缆结构：
我们的拖链电缆，为了满足不停歇的来回移动，比较常规电缆通常有以下几个部分组成：
1.抗拉中心
在电缆的中心根据芯数数量以及每根芯线交叉区域的空间里尽可能的有一个真正的中心线填充（而不是像通常情况下，用一些填充料或废塑料制成的垃圾芯线填充）这种方法能有效的保护绞线结构，防止绞线游离到电缆的中心区域。
2.导体结构
电缆应该选择最具柔韧性的导体，一般来说导体越细，电缆的柔韧性越好，但导体过细，会产生电缆缠绕现象。一系列长期的实验提供了单根导线的最佳直径，长度和节向的组合，它有最佳的抗拉能力。
3.芯线绝缘
电缆内的绝缘材料不能彼此粘滞。而且绝缘层还需要支撑每股单股的导线。因此只有在高压成型的PVC聚氯乙烯或者TPE热塑性弹性体材料才能用于拖链的数百万米电缆中的应用过程中证实他的可靠性。
4.绞线
绞线结构必须以最佳的交合节距绕在一个稳定的抗拉中心周围。然而由于绝缘材料的应用，绞线结构应按运动状态设计，从12根芯线开始，因该采用成束绞合的方式。
5.护套
由不同的改良材料制成的外护套具有不同的功能，有抗UV紫外线功能的，有抗低温功能的，有耐油耐的以及成本优化的。但所有的这些外护套都有一个共同点，高耐磨性，并不会粘附任何东西。外护套必须是高柔性的但也要有支撑功能，当然应该是高压成型的。

五，拖链电缆的安装与注意事项：
从上个世纪80年始，工业自动化令能量供应系统经常超负荷运作，导致电缆无法正常工作，在某些严重的情况下，电缆“起旋”和断裂导致整个生产线停产，造成了巨大经济损失。


拖链电缆一般性要求：
1.拖链电缆的敷设不能扭曲，即不可从电缆卷筒或电缆盘的某一端解开电缆，而应先旋转卷筒或电缆盘将电缆展开，必要时可将电缆展开或悬挂起来。用于该场合的电缆只能直接从电缆卷上取得 。
2.必须注意电缆的最小弯曲半径。(有关信息可在柔性拖链电缆选型表中寻找）
3.电缆必须松散的并排敷设在拖链中，尽可能分开排列，用隔片分开或穿入支架空挡的分离空洞中，在拖链中电缆间的空隙至少应为电缆直径的10%
4.拖链中的电缆不得相互接触或困在一起.
5.电缆的两点都必须固定，或至少在拖链的运动端必须固定。一般电缆的移动点离拖链端部的距离应为电缆直径的20-30倍。
6.请确保电缆在弯曲半径内完全移动，即不可强迫移动。这样电缆彼此间或与导向装置这间可经相对移动。经过一段时间的操作后，最好检查一下电缆的位置。该检查必须在推拉移动后进行。
7.如果拖链折断，则其电缆也需要更换，因为过度拉伸造成的损坏无法避免。

六，山东雕刻机专用TRVV3*0.75柔性电缆产品技术参数：
可根据客户要求定做彩色线芯或编码线芯。
采用优质丁腈混合料，减小了电缆外径降低对安装空间的要求。
设计使用循环弯曲寿命为300万次,实际使用已超过400万次。

额定工作电压：≥0.5mm2 300/500V

                     <0.5mm 2300/300V

生产测试电压：2500V

最小弯曲半径：8Xd

移动使用工作温度：-15℃～75℃
