补偿电缆
亲爱的朋友你好:
这里是安徽长通仪表电缆有限公司，我是负责网络推广和市场营销的田经理。。。。
安徽长通仪表电缆有限公司国家大型企业、中国名牌、驰名商标、国家免检产品（特种电缆生产研发商）---坐落在风景如画、古朴典雅的皖东明珠――安徽省天长市工业园，是安徽省特种电缆行业领军企业。
正如标题所说，我们公司供应：K型补偿导线，S型补偿导线，E型补偿导线，T型补偿导线，J型补偿导线，B型补偿导线
公司产品有：仪表、电缆、光缆、计算机电缆、高压电缆、矿用电缆、船用电缆、变频电缆、数据电缆、高温电缆、高温导线、热电偶补偿导线、补偿电缆、仪表电缆、等产品凭借良好的质量和服务，被广泛应用于石油、电力、化工、通讯、机械设备、航空、电子等行业。公司现已成为国家级守合同重信用企业、安徽省50户重点骨干企业、安徽省高新技术企业、省依法纳税先进企业、银行资信AAA级企业、中国电子元件百强企业、中国仪表行业十强企业、中国电线电缆10强企业。其中IE级K3类电缆进入核电市场后，为我国的核电事业做出了应有的贡献。具有国际先进水平的航空电缆产品目前也进入了开发试制阶段，有望近期进入我国航空领域，并替代进口。质量上乘，服务优良，欢迎广大客户光临指导。
K型补偿导线，S型补偿导线，E型补偿导线，T型补偿导线，J型补偿导线，B型补偿导线
补偿电缆与补偿导线的生产执行标准：GB/T4989-94及JB/T7495-94
使用条件
1、工作温度：
耐热用：最高200℃和260℃两种。
一般用：最高70℃和105℃两种。
2、最低环境温度：
氟塑料绝缘和护套线缆：固定敷设- 60℃，非固定敷设-20℃。
聚氯乙烯绝缘和护套线缆：固定敷设-40℃，非固定敷设-15℃。
3、允许弯曲半径：
a）有铜带屏蔽的补偿电缆，应不小于电缆外径的16倍；
b）其它结构的补偿电缆，应不小于电缆外径的10倍。
补偿电缆与补偿导线的型号、名称

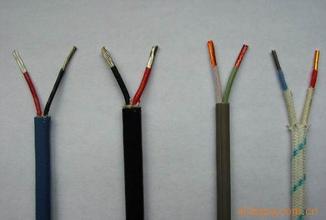

一）补偿导线
K型补偿导线，S型补偿导线，E型补偿导线，T型补偿导线，J型补偿导线，B型补偿导线
|
型号 |
名称 |
|
KX-GS-VV |
聚氯乙烯绝缘和护套一般用精密级K分度热电偶用补偿导线 |
|
KX-GS-VPV |
聚氯乙烯绝缘和护套铜丝编织屏蔽一般用精密级K分度热电偶用屏蔽补偿导线 |
|
KX-HS-FF |
氟塑料绝缘和护套耐热用精密级K分度热电偶用高温补偿导线 |
|
KX-HS-FP1F |

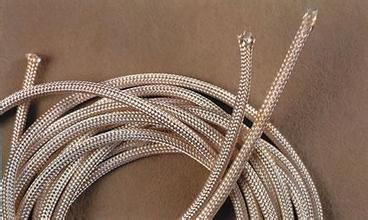

氟塑料绝缘和护套镀锡铜丝编织屏蔽耐热用精密级K分度热电偶用高温补偿导线 |
|
KX-HS-FB |
聚四氟绝缘、玻璃丝编织护套耐热用精密级K分度热电偶用高温补偿导线 |
|
KX-HS-FBP1 |
聚四氟乙烯带绕包绝缘玻璃丝编织，镀锡铜丝编织屏蔽，玻璃丝编织外护套耐热用精密级K分度热电偶用高温补偿导线 |
|
KX-HS-FP1V105 |
氟塑料绝缘镀锡铜丝编织屏蔽耐热105℃聚氯乙烯护套耐热用精密级K分度热电偶用高温补偿导线 |
注：普通级补偿导线型号表示方法：在精密级补偿导线型号基础上去掉字母“S”即可（下同）。
二）补偿电缆
|
型号 |
名称 |
|
KX-GS-VV |
聚氯乙烯绝缘对绞聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆 |
|
KX-GS-VPV |
聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆 |
|
KX-GS-VPVP |
聚氯乙烯绝缘对绞铜丝编织分屏蔽和总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆 |
|
KX-GS-VVP |
聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆 |
|
KX-HS-FF |
氟塑料绝缘对绞氟塑料护套精密级K分度热电偶用高温补偿电缆 |
|
KX-HS-FP1F |
氟塑料绝缘对绞镀锡铜丝编织分屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆 |
|
KX-HS-FP1FP1 |
氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆 |
|
KX-HS-FFP1 |
氟塑料绝缘对绞镀锡铜丝编织总屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆 |
|
KX-HS-FV105 |
氟塑料绝缘对绞耐热105℃聚氯乙烯护套 精密级K分度热电偶用高温补偿电缆 |
|
KX-HS-FP1V105 |
氟塑料绝缘对绞镀锡铜丝编织分屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆 |
|
KX-HS-FP1V105P1 |
氟塑料绝缘对绞镀锡铜丝编织分屏总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆 |
|
KX-HS-FV105P1 |
氟塑料绝缘对绞镀锡铜丝编织总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆 |
注：
1、其它型号补偿导线如：KC、JX、SC、EX、NC、TX等，只需改写型号的第一项，如：EX-G-VV、TX-H-FVP等；
2、需导体为多股软芯时，应在原型号后加“R”表示，如：TX-G-VVPR；
3、还可根据需要提供聚乙烯（Y）绝缘、交联聚乙烯（YJ）绝缘补偿电缆。
4、补偿电缆屏蔽层也可采用金属带绕包形式，如：复合铝带（P3）、复合铜带（P2）；
5、需阻燃型补偿电缆，应在原型号前加“ZR-”。
6、需铠装型补偿电缆，应在原型号后加“-22”表示钢带铠装；加“-32”表示钢丝铠装。
补偿电缆与补偿导线的规格范围
K型补偿导线，S型补偿导线，E型补偿导线，T型补偿导线，J型补偿导线，B型补偿导线
|
名称 |
线芯对数 |
标称截面 mm2 |
线芯结构 |
|
|
A |
B |
|||
|
补偿导线 |
1 |
0.5 1.0 1.5 2.0 |
1/0.80 |
7/0.30 |
|
1/1.13 |
7/0.43 |
|||
|
补偿电缆 |
1~19 |
1/1.37 |
7/0.52 |
|
|
1/1.76 |
19/0.41 |
|||
补偿电缆与补偿导线的主要技术要求
|
产品型号 |
补偿导线及电缆线芯 |
补偿导线绝缘层着色 |
配用热电偶分度号 |
||
|

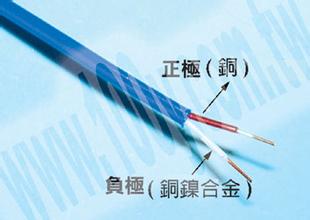

正极 |
负极 |
正极 |
负极 |
||
|
SC or RC |
铜 |
铜镍0.6 |
红 |
绿 |
S（铂铑10-铂）或 R（铂铑13-铂） |
|
KCA |
铁 |
铜镍22 |
红 |
蓝 |
K（镍铬-镍硅） |
|
KCB |
铜 |
铜镍40 |
红 |
蓝 |
|
|
KX |
镍铬10 |
镍硅3 |
红 |
黑 |
|
|
EX |
镍铬10 |
铜镍45 |
红 |
棕 |
E（镍铬-铜镍） |
|
JX |
铁 |
铜镍45 |
红 |
紫 |
J（铁-铜镍） |
|
TX |
铜 |
铜镍45 |
红 |
白 |
T（铜-铜镍） |
|
NC |
铁 |
铜镍18 |
红 |
灰 |
N（镍铬硅-镍硅） |
补偿电缆与补偿导线的使用分类、等级及护套着色
|
使用 分类 |
标志 代号 |
允差等级及标志 |
护套着色 |
|||
|
普通级 |
精密级 |
普通级 |
精密级 |
本安型 |
||
|
一般用 |
G |
/ |
S |
黑色 |
灰色 |
蓝色 |
|
耐热用 |
H |
黑色 |
黄色 |
蓝色 |
||
注：在旧标准GB4989-85中，普通级用B表示，精密级用A表示。
补偿电缆与补偿导线的热电特性及允差
|
型号 |
使用分类 |
导线温度范围℃ |
热电动势及允差μV |
热电偶测量端 温度℃ |
20℃时往复电阻值 ≤Ω/m |
|||||
|
热电势 |
精密度 |
普通级 |
0.5mm2 |
1.0 mm2 |
1.5 mm2 |
|||||
|
SC&RC |
G |
0~100 |
646 |
±30（±2.5℃） |
±60（±5.0℃） |
1000 |
0.10 |
0.05 |
0.03 |
0.02 |
|
H |
0~200 |
1440 |
/ |
±60（±5.0℃） |
||||||
|
KCA |
G |
0~100 |
4095 |
±60（±1.5℃） |
±100（±2.5℃） |
1.40 |
0.70 |
0.47 |
0.28 |
|
|
H |
0~200 |
8137 |
900 |
|||||||
|
KCB |
G |
0~100 |
4095 |
1.04 |
0.52 |
0.35 |
0.21 |
|||
|
KX |
G |
-20~100 |
4095 |
2.20 |
1.10 |
0.73 |
0.44 |
|||
|
H |
-25~200 |
8137 |
||||||||
|
EX |
G |
-20~100 |
6137 |
±120（±1.5℃） |
±200（±2.5℃） |
500 |
2.50 |
1.25 |
0.83 |
0.50 |
|
H |
-25~200 |
13419 |
||||||||
|
JX |
G |
-20~100 |
5268 |
±85（±1.5℃） |
±140（±2.5℃） |
1.30 |
0.65 |
0.43 |
0.26 |
|
|
H |
-25~200 |
10777 |
||||||||
|
TX |
G |
-20~100 |
4277 |
±30（±0.5℃） |
±60（±1.0℃） |
300 |
1.04 |
0.52 |
0.35 |
0.21 |
|
H |
-25~200 |
9285 |
±48（±0.8℃） |
±90（±1.5℃） |
||||||
|
NC |
G |
0~100 |
2774 |
±60（±1.5℃） |
±100（±2.5℃） |
900 |
1.50 |
0.75 |
0.50 |
0.30 |
|
H |
0~200 |
5912 |
||||||||
|
NX |
G |
-20~100 |
2774 |
2.86 |
1.43 |
0.95 |
0.57 |
|||
|
H |
-25~200 |
5912 |
||||||||
其它参数指标
K型补偿导线，S型补偿导线，E型补偿导线，T型补偿导线，J型补偿导线，B型补偿导线
|
项目 |
单位 |
参数指标 |
|
|
PVC绝缘 |
PE、XLPE、F46&F绝缘 |
||
|
绝缘电阻 |
MΩ.km |
25 |
100 |
|
电压试验 |
V/1min |
1000 |
|
|
阻燃性能 |
符合GB/T18380-2001阻燃标准中A、B、C类规定。 |
||
补偿电缆与补偿导线的规格尺寸
一）补偿导线
|
芯数×标称 截面mm2 |
导体 种类 |
最大外径mm |
计算重量kg/km |
||||||
|
VV |
VPV |
FF |
FP1F |
VV |
VPV |
FF |
FP1F |
||
|
2×0.5 |
A |
3.7×6.4 |
4.7×7.4 |
2.6×4.6 |
3.2×5.2 |
30 |
50 |
27 |
45 |
|
R |
3.9×6.6 |
4.9×7.6 |
2.8×4.8 |
3.4×5.4 |
35 |
55 |
30 |
50 |
|
|
2×1.0 |
A |
5.0×7.7 |
6.0×8.7 |
3.0×5.3 |
3.6×5.9 |
56 |
82 |
39 |
64 |
|
R |
5.1×8.0 |
6.1×9.0 |
3.1×5.6 |
3.7×6.2 |
60 |
87 |
45 |
69 |
|
|
2×1.5 |
A |
5.2×8.3 |
6.2×9.3 |
3.2×5.8 |
3.8×6.4 |
68 |
93 |
54 |
77 |
|
R |
5.5×8.7 |
6.5×9.7 |
3.4×6.2 |
4.0×6.8 |
75 |
102 |
60 |
87 |
|
|
2×2.5 |
A |
5.7×9.3 |
6.7×10.3 |
3.6×6.7 |
4.2×7.3 |
94 |
121 |
77 |
103 |
|
R |
5.9×9.8 |
6.9×10.8 |
4.0×7.3 |
4.6×7.9 |
101 |
133 |
84 |
114 |
|
补偿导线配用的热电偶：
BC(配用B型热电偶铂铑30-铂铑6)
SC(配用S型热电偶铂铑10-铂)
RC(配用R型热电偶铂铑13-铂) KCA(配用K 镍铬-镍硅)
KCB(配用K型热电偶镍铬-镍硅)配用K 镍铬-镍硅)
NC(配用N型热电偶镍铬硅-镍硅)
NX(配用N型热电偶镍铬硅-镍硅) EX(配用E 镍硅-铜镍)
JX(配用J型热电偶铁-铜镍)
TX(配用T型热电偶铜-铜镍)
WC3/25(配用WRa3-WRa25 钨铼-钨铼25)
WC5/26(配用WRa5-WRa26 钨铼5-钨铼26
除此之外，安徽长通仪表电缆有限公司还有：屏蔽补偿导线、阻燃补偿导线、热电偶补偿导线、补偿软导线、软芯补偿导线、多股补偿导线、阻燃屏蔽补偿电缆、耐火补偿导线、精密级补偿导线、K型热电偶补偿导线、S型补偿导线、B型补偿导线、E型补偿导线、T型补偿导线、J型补偿导线、N型补偿导线、WC3/25\WC5/26钨铼补偿导线、KCB\KCA\KC\KX热电偶高温补偿导线、SC热电偶高温补偿导线、BC热电偶高温补偿导线、EX高温补偿导线、TX热电偶高温补偿导线、JX高温补偿导线、NC\NX高温补偿导线、硅橡胶屏蔽补偿导线、硅橡胶屏蔽软补偿导线、硅橡胶高温补偿电缆等
安徽长通仪表电缆有限公司是中国最大的温度仪表和电线电缆生产基地，产品仪表类有：热电阻，热电偶，双金属温度计、液位计压力表 压力变送器，一体化温度变送器，无纸记录仪，等产品。产品电缆类有：电力电缆，控制电缆，耐火电缆计算机电缆，光纤光缆，数据电缆，热电偶补偿导线，等产品。
K型补偿导线，S型补偿导线，E型补偿导线，T型补偿导线，J型补偿导线，B型补偿导线
中国电缆20强企业：安徽长通仪表电缆（集团）有限公司期待您的光临和惠顾，咨询热线：013955097078 0550-7046116 http://www.lbacable.com
技术支持：http://www.lbacable.com
http://www.lvbaocable.com/
