电线电缆的表示
电线电缆表示主要由型号、规格及编号这三个部分组成。
1、型号的含义
电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：
    有些特殊的电线电缆型号后还有派生代号。

下面将常用的电线电缆型号中字母的含义介绍一下：

1)类别、用途代号
A-安装线       B-绝缘线        C-船用电缆
K-控制电缆     N-农用电缆      R-软线
U-矿用电缆     Y-电缆      JK-绝缘架空电缆
M-煤矿用
ZR-阻燃型      NH-耐火型       ZA-阻燃
ZB-B级阻燃    ZC-C级阻燃     WD-低烟无卤型

2）常用字母的解释
H（电焊机用）T（电梯用）W（具有耐户外气候性能）Q（轻型）Z（中型）C（重型）B（平行）  S（对绞）　　J（绞制）
V　聚氯　　　Y　聚　　　YJ　交联聚　
JK　架空　　　　K控制　　　　　DJ　计算机　

3）绝缘层代号
V—PVC聚氯绝缘     　　　　YJ—XLPE交联聚绝缘
X—天然丁苯胶混合物绝缘橡皮     Y—聚料
F46—聚四烯   G-硅橡胶绝缘  YY--乙酸橡皮混合物绝缘

4）护层代号
F（氯丁胶混合物护套）
V-PVC套           Y-聚料或聚烯烃料         P1-镀锡铜丝
N-尼龙护套         P-铜丝编织屏蔽     P2-铜带屏蔽
L-棉纱编织涂蜡克   Q-铅包             P3-铝塑复合带

5）特征代号
B-扁平型           R-
C-重型             Q-轻型
G-高压             H-电焊机用
S-双绞型
6）铠装层代号
2—双钢带          3—细圆钢丝
4—粗圆钢丝
7）外护层代号
1—纤维层          2—PVC套
3—PE套

7）常用的电气装备用电线电缆及电力电缆的型号示例
    VV—铜芯聚氯绝缘聚氯护套电力电缆
    VLV—铝芯聚氯绝缘聚氯护套电力电缆
    YJV22—铜芯交联聚绝缘钢带铠装聚氯护套电力电缆
    KVV—聚氯绝缘聚氯护套控制电缆
227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆
    227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆
227IEC 10（BVV）—简称BVV，轻型聚氯护套电缆
227IEC 52（RVV）—简称RVV，轻型聚氯护套软线
227IEC 53（RVV）—简称RVV，普通聚氯护套软线
BV—铜芯聚氯绝缘电线
BVR—铜芯聚氯绝缘软电缆
BVVB—铜芯聚氯绝缘聚氯护套扁型电缆
JKLYJ—交联聚绝缘架空电缆

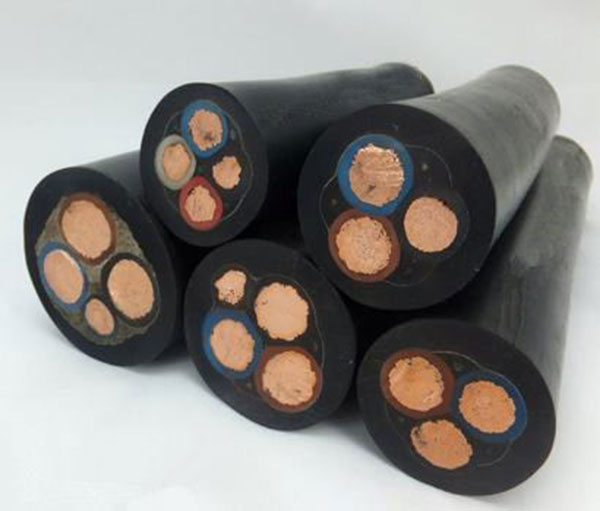

YC、YCW?—重型橡套软电缆
YZ、YZW—中型橡套软电缆
YQ、YQW—轻型橡套软电缆
YH—电焊机电缆

举例说明
a) VV-0.6/1  3×150＋1×70   GB/T 12706.2-2002
铜芯聚氯绝缘聚氯护套电力电缆，额定电压为0.6/1kv，3+1芯，主线芯的标称截面为150mm2，第四芯截面为70mm2。

b) BVVB-450/750V  2×1.5  JB 8734.2-1998
铜芯聚氯绝缘聚氯护套扁型电缆，额定电压为450/750v，2芯，导体的标称截面为1.5mm2。

c) YJLV22-8.7/10   3×120  GB/T 12706.3-2002
铝芯交联聚绝缘钢带铠装聚氯护套电力电缆，额定电压为8.7/10kv，3芯，主线芯的标称截面为120mm2。

聚氯绝缘控制电缆：（钢丝铠装、钢带铠装、屏蔽）
KVV、KVVP、KVVP2、KVV22、KVV32、KVVR、KVVRP等；450/750V；2~61芯；0.5-10mm2 （GB9330-88)

一额定电压1kV和3kV聚氯绝缘电力电缆：VV、VLV、VY、VLY、VV22、VLV22、VV23、VLV23、VV32、VLV32、VV33、VLV33等；0.6/1(1.2)kV~1.8/3(3.6)kV；1~5芯、3+1芯、；1.5~1000mm2
额定电压1kV和3kV交联聚绝缘电力电缆：YJV、YJLV、YJY、YJLY、YJV22、YJLV22、YJV23、YJLV23、YJV32、YJLV32、YJV33、YJLV33等；0.6/1(1.2)kV~1.8/3(3.6)kV；1~5芯、3+1芯、；1.5~1000mm2
通用橡套软电缆电线：YQW　300/300V　0.3-0.5（2，3芯）；YZ 300/500V　4-6（2-5芯），1.5-6（3+1芯），YZW0.75-6（6芯），YC 450/750V 1.5-185（1芯）1.5-95（2芯）1.5-150 （3、4芯）1.5-25（5芯）2.5-150（3+1芯），YCW　450/750　35-95（2芯），120-150（3芯），2.5-150（3+1芯）：JB8735.2-2008

? YJV
? YJY
? YJV22
? YJV23
? YJV32
? YJV33
? YJV42
? YJV43
? JKYJ
? 铜芯 ? YJLV
? YJLY
? YJLV22
? YJLV23
? YJLV32
? YJLV33
? YJLV42
? YJLV43
? JKLYJ
? 铝芯 ? 交联聚绝缘聚氯护套电力电缆
? 交联聚绝缘聚护套电力电缆
? 交联聚绝缘钢带铠装聚氯护套电力电缆
? 交联聚绝缘钢带铠装聚护套电力电缆
? 交联聚绝缘细钢丝铠装聚氯护套电力电缆
? 交联聚绝缘细钢丝铠装聚护套电力电缆
? 交联聚绝缘粗钢丝铠装聚氯护套电力电缆
? 交联聚绝缘粗钢丝铠装聚护套电力电缆
? 交联聚绝缘架空绝缘电缆
? 名称
如：BVR-105 YJLV22
 表示耐温105  聚氯护套
 表示软线  双钢带铠装
 聚氯绝缘 聚氯护套
 布电线类  铝芯
 交联聚绝缘

3、规格又由额定电压、芯数及标称截面组成。
   电线及控制电缆等一般的额定电压为300/300V、300/500V、450/750V；
   中低压电力电缆的额定电压一般有0.6/1kv、1.8/3kv、3.6/6kv、6/6（10）KV、8.7/10(15)kv、12/20kv、18/20(30)kv、21/35kv、26/35kv等。
   电线电缆的芯数根据实际需要来定，一般电力电缆主要有1、2、3、4、5芯，电线主要也是1～5芯，控制电缆有1～61芯。
   标称截面是指导体横截面的近似值。为了达到规定的直流电阻，方便记忆并且统一而规定的一个导体横截面附近的一个整数值。我国统一规定的导体横截面有0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200等。这里要强调的是导体的标称截面不是导体的实际的横截面，导体实际的横截面许多比标称截面小，有几个比标称截面大。实际生产中，只要导体的直流电阻能达到规定的要求，就可以说这根电缆的截面是达标的。

4、电缆常用及行业编号
   我们现在生产的电线电缆绝大部分或行业都有明确的规定的，主要的目的当然为使设计、使用统一。我这里主要介绍几个与我公司生产产品相关的电线电缆编号。
塑料绝缘控制电缆（450/750V） ：GB9330-2008
圆线同心绞架空导线：GB1179-2008
额定电压1KV及以下架空绝缘电缆 ：GB12527-2008
额定电压10KV，35KV架空绝缘电缆 ：GB14049-2008
额定电压1KV到35KV绝缘电力电缆 ：GB/T12706-2008
额定电压110KV交联聚绝缘电力电缆 ：GB/T11017—2008
额定电压450/750V及以下橡皮绝缘电缆：GB5013-2008
交流额定电压3KV及以下铁路机车车辆用电缆（电线）：GB12528-2008
额定电压0.6/1KV 及以下船用电力电缆和电线：GB9331-2008
额定电压450/750V及以下聚氯绝缘电缆 ：GB5023-2008
额定电压450/750V及以下聚氯绝缘电缆，电线和软线 ：JB8734-1998
额定电压450/750V及以下橡皮绝缘软线或软电缆 ：JB8735-1998
电缆的导体 ：GB/T3956-2008
煤矿用阻燃电缆 ：MT818-2009
额定电压450/750V及以下聚氯绝缘尼龙护套电线电缆 ：JB/T10261-2001
矿用电缆橡套软电缆 ：GB12972-2008
农用直埋线 ：JB/T2171-1999
热电偶用补偿导线 ：GB/T4989-94
