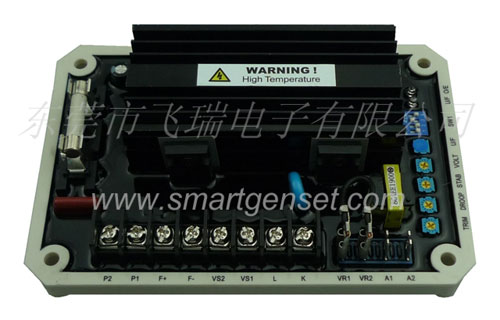

EA16
泛用型16Amp可并网式发电机自动调压板
EA16泛用型16Amp发电机自动调压板，可用于发电机并网，且相容于Marelli、卡特彼勒(Caterpillar)、Khenkikian、Genaust等厂牌的AVR发电机自动调压板。

        产品特点

?电压调整率  <  ±0.5%
?适用170~510VAC无刷式发电机
?可使用于并网机组
?16ADC大输出电流
?适用频率50/60Hz
?具低频保护与电压缓慢建立功能
?具负载电流补偿、模拟电压输入功能
?并机互感器输入:1A或5A  (可选择)
?模拟电压输入:±5VDC  ±10%AC  @  ±3VDC
?技术参数

产品型号EA16EA16-400Hz
检测输入  电压  :  170~510  VAC  单相二线  电压  :  170~510  VAC  单相二线
频率  :  50/60  Hz  频率  :  400  Hz
电源输入  电压  :  60~300  VAC  单相二线  电压  :  60~300  VAC  单相二线
磁场输出  电压  :  240  VAC  输入时最大  90  VDC
电流  :  连续  16A,  非连续为  10  秒内  20A
电阻  :  最小  6  Ohm  @  35  VDC  电压  :  240  VAC  输入时最大  90  VDC
电流  :  连续  16A,  非连续为  10  秒内  20A
电阻  :  最小  6  Ohm  @  35  VDC
调压精度  <  ±0.5%  (发动机转速变动在  4%  内)  <  ±0.5%  (发动机转速变动在  4%  内)
电压建立  在  AVR  输入端子需剩磁电压  5  VAC  以上  在  AVR  输入端子需剩磁电压  5  VAC  以上
外部电压调节  用  2  K  Ohm  1  watt  电位器时为  ±5%  用  2  K  Ohm  1  watt  电位器时为  ±5%
消耗功率  最大  10  watt  最大  10  watt
温差稳定度  每°C  变化,  电压漂移  0.03%  每°C  变化,  电压漂移  0.03%
低频保护  55  Hz  @  60  Hz  ,  45  Hz  @  55  Hz  (可调式)  360  Hz  (可调式)
C.T电流补偿输入  1A  或  5A  (可选择)  1A  或  5A  (可选择)
模拟电压输入  ±5  VDC  ±10%  AC  @  ±3  VDC  ±5  VDC  ±10%  AC  @  ±3  VDC
工作环境  操作温度  :  -40~70  °C
储存温度  :  -40~85  °C
相对湿度  :  95%  以下
振动  :  3.3G  @  100~2  KHz  操作温度  :  -40~70  °C
储存温度  :  -40~85  °C
相对湿度  :  95%  以下
振动  :  3.3G  @  100~2  KHz
特性调节钮  VOLT  :  调节电压
STAB  :  调节稳定度
U/F  :  调节低频保护拐点值
DROOP  :  调节电流补偿压降
TRIM  :  调节模拟电压影响比例  VOLT  :  调节电压
STAB  :  调节稳定度
U/F  :  调节低频保护拐点值
DROOP  :  调节电流补偿压降
TRIM  :  调节模拟电压影响比例
尺寸  156.0  (L)  x  106.0  (W)  x  43.0  (H)  mm  156.0  (L)  x  106.0  (W)  x  43.0  (H)  mm
重量  450  g  ±2%  450  g  ±2%

*以上参数会因产品的研究改进工作而有所不同，恕不另行通知。
