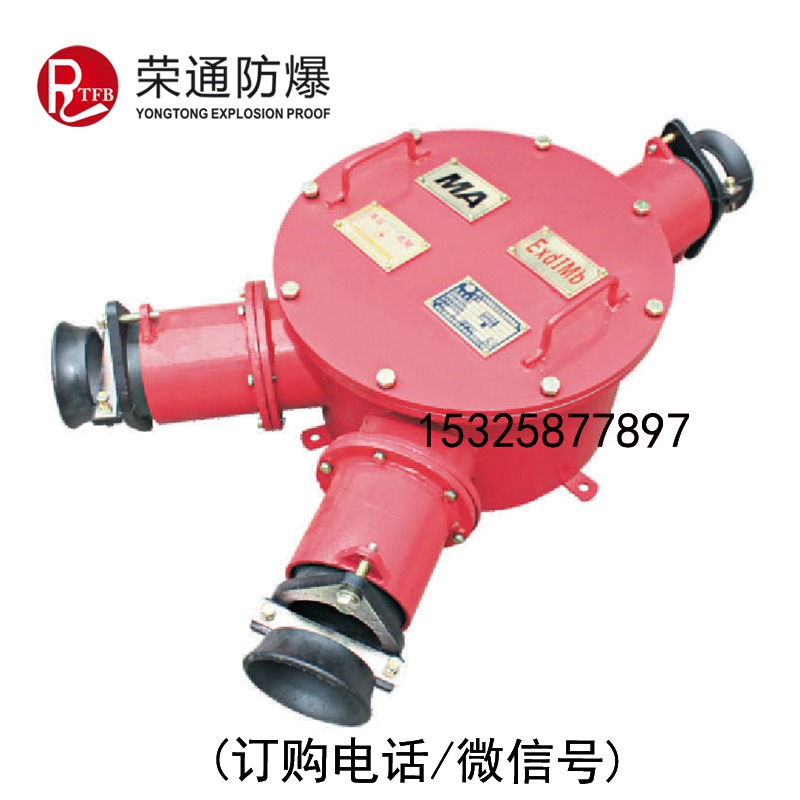

BHG1-400/10-3G 防爆高压接线盒
BHG1-400/10-3G 防爆高压接线盒
BHG1-400/10-3G
BHG2-400/10-2G (BHG1-400/10-3G)
结构简介
接线盒的隔爆外壳为钢板结构，盖采用螺栓压接形式，两侧为电源引线端，并设有控制线引入装置。壳体内设有三个主接线端子，接线柱上用压板将电缆头压接。基座为高压电瓷，并设有一个辅助接线端子。
BHG1-400/10-3G
BHG2-400/10-2G (BHG1-400/10-3G)
型号含义
B H G 口 - 口 / 口 – 口 – 口
┬ ┬ ┬ ┬ ┬ ┬ ┬ ┬
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜
｜ ｜ ｜ ｜ ｜ ｜ ｜ └— G：钢板，T：铸铁
｜ ｜ ｜ ｜ ｜ ｜ └———— 引入装置各数（或通数）
｜ ｜ ｜ ｜ ｜ └——————— 额定电压（KV）
｜ ｜ ｜ ｜ └—————————— 额定电流（A）
｜ ｜ ｜ └————————————— 设计序号
｜ ｜ └———————————————— 高压
｜ └——————————————————— 接线盒
└—————————————————————— 隔爆型
BHG1-400/10-3G
BHG2-400/10-2G (BHG1-400/10-3G)
主要技术参数
型号
额定电压 KV
额定电流 A
通数（个）
最大电缆外径mm
BHG1-200(315)400/6-2G
6
200(315)400
2
Φ85
BHG1-200(315)400/6-3G
6
200(315)400
3
Φ85
BHG1-200(400) /10-2G
10
200(400)
2
Φ85
BHG1-200(400) /10-3G
10
200(400)
3
Φ85
BHG1-400/10-3G
BHG2-400/10-2G (BHG1-400/10-3G)
使 用
1、接线盒拆箱后，应检查有无损坏现象，零件有无缺失。
2、接线盒严禁带电操作，必须按《煤矿安全规程》进行操作，电缆的安装必须 严格执行安装工艺，可在井下进行，具体的安装工艺请参照《BHG1-400/10-2G矿用隔爆型高压电缆接线盒》说明书。
3、特别提醒的是，在安装时出线部分应灌环氧树脂。接线盒的检查与电缆同时进行，如温度超过80℃时，应立即查明原因及时解决检查时要查看紧固件、警告牌是否完整。
本企业机器设备精良，技术力量雄厚，检测仪器齐备，具有完善的技术质量保证体系，企业所生产的产品都取得国家颁发的防爆合格证书及煤安标志准用证书，产品畅销全国二十余省区，由于产品质量可靠，深受各大矿区的好评。
