BHG1-400/10-2G|BHG2-400/10-3G
BHG1-400/10-2G|BHG2-400/10-3G

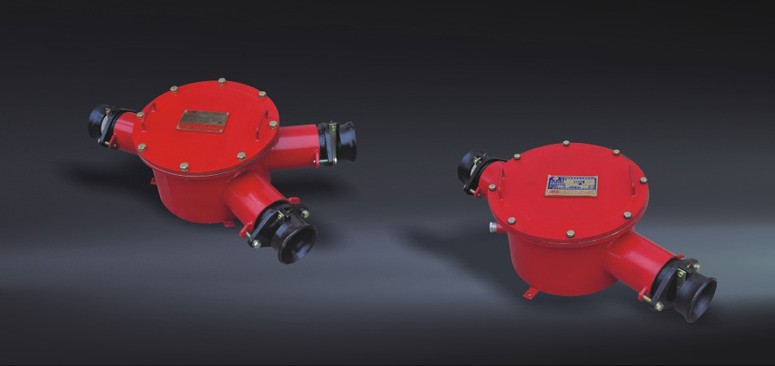

煤矿用隔爆型高压电缆接线盒(以下简称接线盒)适用于具有爆炸性气体(甲烷)环境的煤矿井下，在交流50Hz、电压至10000V的供电网路中作照明、信号、动力电缆连接的分支之用，接线盒为不间断工作制。
接线盒按GB3836.1-2000 《爆炸性气体环境用电气设备 第1部分：通用要求》 、GB3836.2－2000《爆炸性气体环境用电气设备 第2部分：隔爆型“d” 》、MT/T1100-2009《煤矿用隔爆型高压电缆接线盒》等有关标准设计、制造。
接线盒在下列条件下可正常使用：
a. 海拔不超过2000m；
b. 周围环境温度一般为：-20℃-+40℃；
c. 周围空气相对湿度不大于95%(25℃时)；
d. 在无显著摇动和冲击振动的地方；
e. 在含有爆炸性气体的煤矿井下；
f. 污染等级：3级；
g. 安装类别：Ⅲ类。
2.1 型号含义
B H G □ - □ / □ - □ G
外壳材质
引入装置通数
额定电压,KV
额定电流,A
设计序号
高压
接线盒
隔爆
2.2 防爆型式：矿用隔爆型；
防爆标志：ExdI。
2.3执行标准GB3836-2000 MT/T1100-2009
3.1接线盒的主要技术参数见表1
表1
型 号
额定电压 V
额定电流 A
电缆最大外径 mm
BHG1-400/10-2G
10000
400
Φ78
BHG1-315/10-2G
10000
315
Φ78
BHG1-200/10-2G
10000
200
Φ78
BHG1-200/6-2G
6000
200
Φ78
表2
额定电压等级 KV
最高工作电压等级 KV
额定短时工频耐受电压等级（有效值）KV
3.3
3.6
18
6.0
7.2
23
10.0
12
28
型号
长х宽х高mm
BHG1-315/10-2G
641*540*269
4.1 接线盒由隔爆外壳(壳体、盖)、绝缘接线座、电缆引入装置及内外接地装置等组成。
4.2 壳体与盖材质均为钢板焊接，二者以平面隔爆接合面或圆筒隔爆接合面连接并用螺栓紧固。
4.3 绝缘接线座采用上釉陶瓷压制，具有优良的电气性能。
接线盒的外形尺寸见图1
6.1 连接电缆时，必须切断前级电源，注意保持规定的电气间隙与爬电距离。
6.2 使用时必须核对产品允许使用的电缆规格与负载是否匹配。
6.3 接线箱的内外接地必须良好可靠。
6.4 使用维护时，应防止隔爆面碰撞，并涂204-1型置换型防锈油，以防生锈。
6.5 不使用的引入装置，必须用密封圈及钢质堵板加以封堵。
6.6 安装时紧固螺栓必须有弹簧垫圈，保证隔爆面间隙不大于0.3mm.
6.7使用过程中,严禁带电开盖.
7.1故障分析处理:运行中突然没有电首先断电。
7.2故障判断:首先可能是螺栓松动断电。
7.3故障排除:首先停电打开上盖，查看螺栓松动没有，在看陶瓷座，然后在检查。
8.1 随同产品供应的文件有：
a. 产品合格证；
b. 产品使用说明书；
8.2 产品在运输、贮存过程中均不得受雨水侵袭。产品应放置于干燥、空气流通和相对湿度不大于95%(+20℃±5℃)，温度不高于+40℃，不低于-25℃的仓库中。
1 适用范围与用途
2 型号含义
3 主要技术参数
3.2接线盒的绝缘部件工频耐压试验应符合表2规定,试验历时1min,应无击穿或闪络现象。
3.3容积参数见表
4 产品结构
5 外形安装尺寸
6 使用与维护
7故障分析与排除
8 包装、贮运
