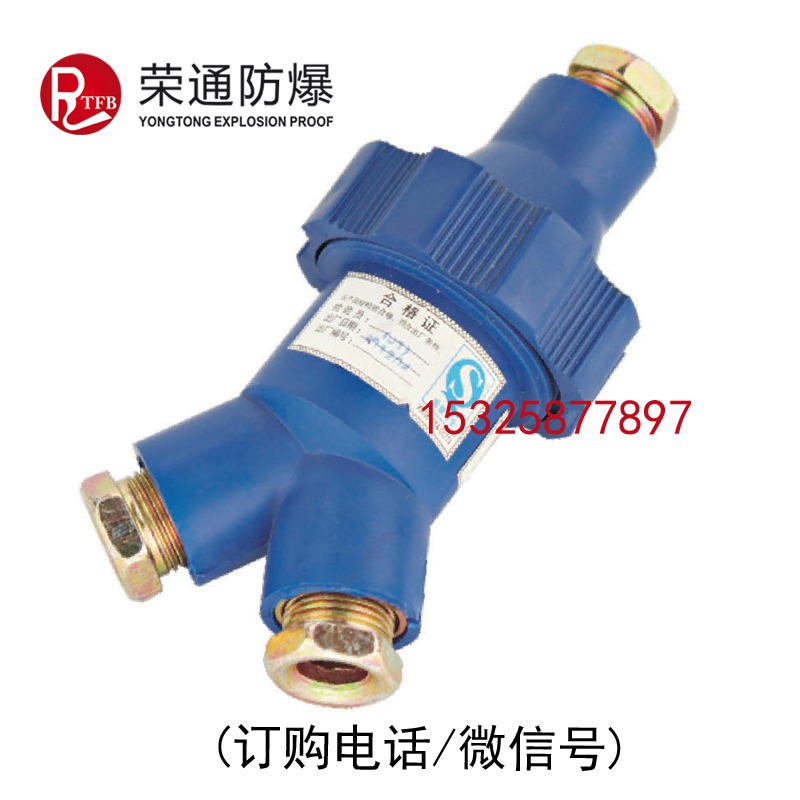

CHL-4 3通本安连接器 矿用本安电缆连接器
CHL-4 3通本安连接器 矿用本安电缆连接器
概述：
CHL-4矿用本安电路用电缆连接器，是根据Q/HX004-2007标准生产的。是本安型煤矿通讯系统化电缆的专用连接装置，该连接器具有体积小，重量轻，连接方便，安全可靠等特点，主要适用于煤矿中有振动、冲击、淋水及有煤尘与瓦斯等爆炸性气体混合物的场合。
本连接器具有二条和四条通道，可作一对或二队本安型通讯电缆的连接，三通五对可接五条等。
主要技术指标：
环境温度：-10℃-+40℃；
相对湿度：≤95%(+25℃时)；
无激烈振动，冲击和有溅水、煤尘与瓦斯等爆炸性气体混合物的环境中工作。
主要参数：
额定电压：60V
额定电流：3A
接触电阻：不大于0.01Ω（常态），绝缘电阻不小于100MΩ
可连接电缆直径：6mm≤D≤12mm
可连接导线直径：D≤3mm
适用范围：严格按煤矿安全有关规定使用
执行标准：GB3836-2000，MT166-1987，Q/LY1010.1-2009
结构特征：
外壳由酚醛胶布料压制而成，部件采用金属，其余垫圈、密封圈为塑料件，橡胶件。
外形尺寸：D50mm*144mm
重量：150g
安装使用：
拧开中间连接套，拔出接插压线装置。
旋下电缆压紧螺母，取出密封圈和垫片。
根据连接电缆外径，选用相应规格的密封胶圈，也是连接器进出口的内径，有6mm，8mm，10mm，12mm四种（在订货时应注意连接电缆的外径）而确定。
将连接电缆导线串上压紧螺母，垫片和密封圈，分别插入连接座。
剥开电缆导线头，插入接线柱，并拧紧压接螺钉。
将接插装置套上中间密封圈垫圈，按同一定位槽插好，并拧紧中间连接套。
用板头拧紧电缆压紧螺母。
检查引线或连接是否牢固。
该连接器可放置于如意位置。
警告：应在断电的情况下进行联接器的接线操作。
