光伏专用剩余电流动作断路器 光伏专用自动重合闸断路器

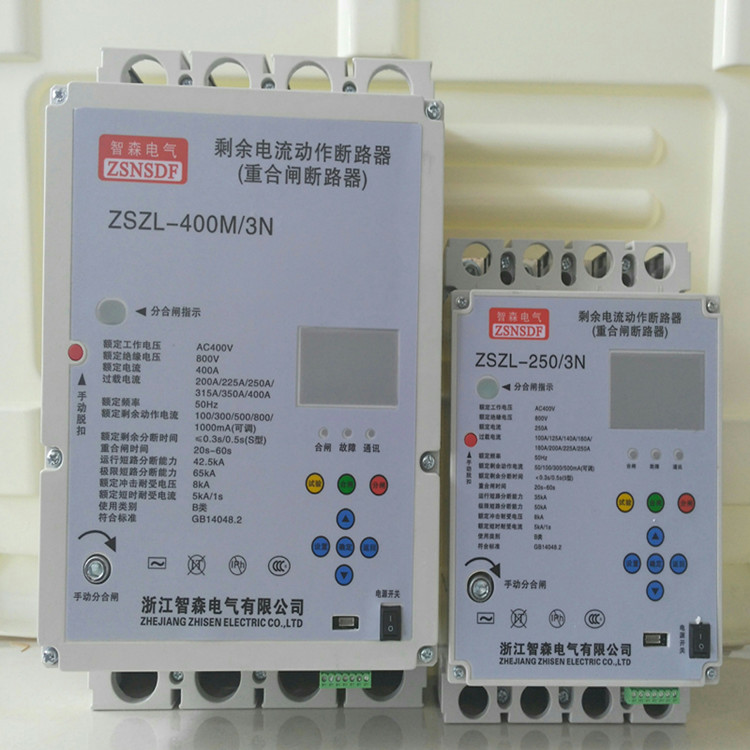

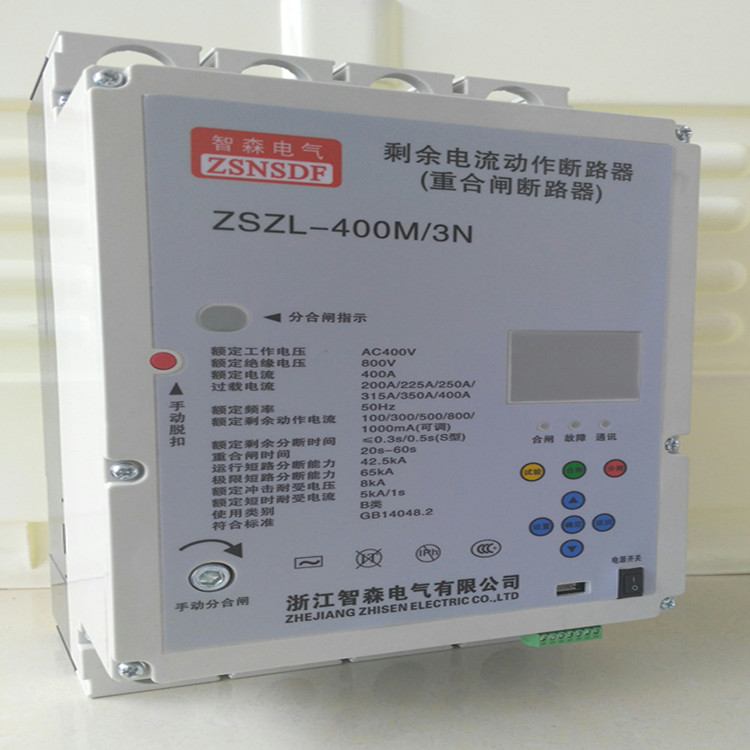

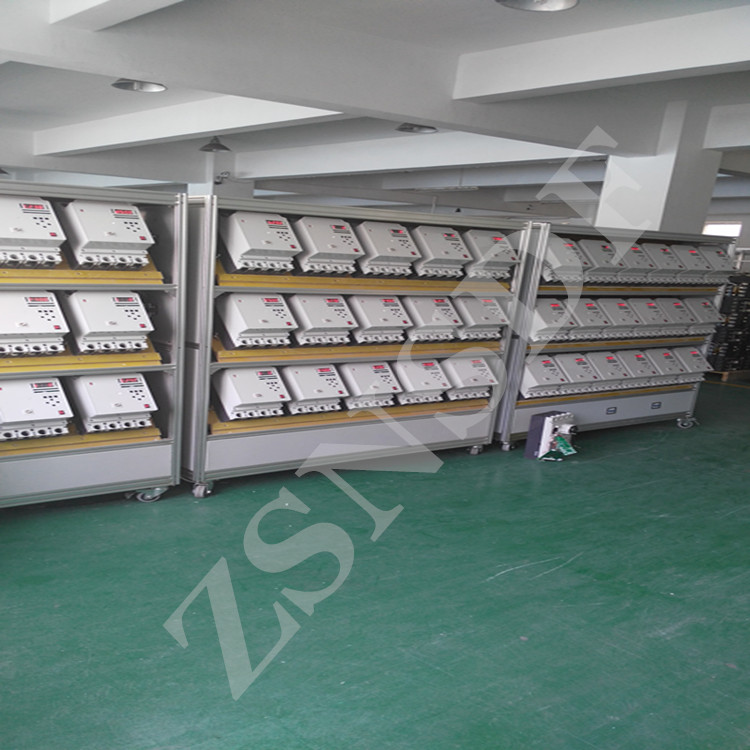

ZSZL系列3NY型剩余电流动作断路器的额定绝缘电压为1000V，适用于交流50Hz，额定电压400V，额定电流至800A的三相四线中性点直接接地（TT）配电网络。用于提供间接接触保护；防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险；并可用来分配电能和保护线路的过载和短路；对线路的过压、欠压、缺相、电源侧断零具有保护功能。产品符合以下标准：
GB14048.2-2008《低压开关设备和控制设备》；
GB13955-2005《剩余电流动作保护装置安装和运行》；
GB/T22710-2008《低压断路器用电子式控制器》。
2主要功能和特点：
●采用高性能微控制器（MCU），实时进行信号处理和智能控制；
●液晶中文显示，人机界面友好，操作简便；
●剩余电流（漏电）保护，剩余电流档位可在线整定，延时型和非延时型任意选择；
●具有漏电突波功能，可开启和关闭；
●具有一次重合闸功能；
●自动跟踪，根据线路剩余电流自动调节档位，保证产品的投运率和可靠性；
●长延时、短延时和瞬时三段保护，电流可设定，采用电子式脱扣；
●具有高分断能力，保证线路短路保护的可靠性；
●大电流瞬时脱扣功能，当断路器闭合时，遇短路大电流(≥20Inm)，断路器由电磁脱扣器机构直接脱扣；
●过压保护，欠压保护，缺相保护，断零保护；
●漏电不脱扣报警输出功能；
●线路剩余电流、三相电源电压、负荷电流实时显示；
●保护功能及参数可在线设置修改；
●故障记录，记录跳闸总次数、查询最近10次跳闸原因、跳闸时的故 障参数、跳闸时间；
●网络型具有通信功能，可实现遥信、遥测、遥控、遥调。
3型号含义
ZSZL - □□□ / 3N Y
Y电子式液晶显示、S数码管显示、无为标准型
3N三相四线
□□□额定壳架等级电流
L:具有剩余电流保护
1：设计序号
M:智能式断路器
ZSZL:企业代号
4断路器分类及功能
功能分类
智能型
网络型
保护功能
过载保护
●
●
短路保护
●
●
剩余电流保护
●
●
漏电突波保护
●
●
一次重合闸
●
●
缺相保护
●
●
过压保护
●
●
欠压保护
●
●
电源侧断零保护
●
●
测量显示
线路剩余电流
●
●
三相工作电压
●
●
三相工作电流
●
●
参数设置
额定剩余动作电流
●
●
过载长延时
●
●
短路短延时
●
●
短路瞬时
●
●
过压保护值
●
●
欠压保护值
●
●
时间、日期
●
●
保护投入和退出
●
●
信息储存、查询、显示
跳闸总次数
最近10次跳闸原因
最近10次跳闸参数
最近10次跳闸时间
●
●
通讯功能（选配）
RS485
●
●
GPS
●
短信
●
5使用环境
● 安装场所应无导电粉尘，无腐蚀性气体，无易燃易爆气体，无雨雪侵袭；
● 海拔高度 ≯2000m；
● 环境温度-20℃～+60℃，日平均最高温度≤+45℃；
● 相对湿度≤50%（环境温度为+40℃时）；
● 安装场所的外磁场在任何方向的磁场强度都不超过地磁场的5倍；
● 安装位置应通风散热条件良好。
6主要技术参数
规格型号
ZSZL-100
ZSZL-250
ZSZL-400
ZSZL-630
ZSZL-800
壳架等级电流（A）
100
250
400
630
800
极 数
3+N
3+N
3+N
3+N
3+N
额定工作电压 Ue（V）
A C 400V
额定频率（HZ）
50Hz
额定绝缘电压
Ui （V）
AC 1000 V
额定冲击耐受电压Uimp（V）
6000 V
飞弧距离（mm
≯50
≯50
≯80
≯100
≯100
极限短路分断能力Icu（KA）
30
35
50
65
65
额定运行短路分断能力Ics（KA）
15
22
35
42
42
额定剩余短路接通（分断）能力 IΔm（KA）
7.5
8.75
12.5
16.25
16.25
剩余电流动作特性
AC型
额定剩余动作电流 IΔn（mA）
50/100/300/500/800 ；自动跟踪 、保护退出。
延时特性
非延时型
延时型（S型）
极限不驱动时间（s）
Δt ≥0.06 （延时型）
分断时间（s）
0.1、0.2、0.3、0.4、0.5s 可选设定
自动重合闸时间（s）
20~60s
过载、短路特性
三段保护，电子可调，详见“保护特性说明” （见表2）
过压保护值（V）
设置值（250~300 ）±5%
欠压保护值（V）
设置值（150~200 ）±5%
漏电报警不脱扣
漏电报警不脱扣，一组继电器常开无源输出，输出容量AC 250V / 5A
