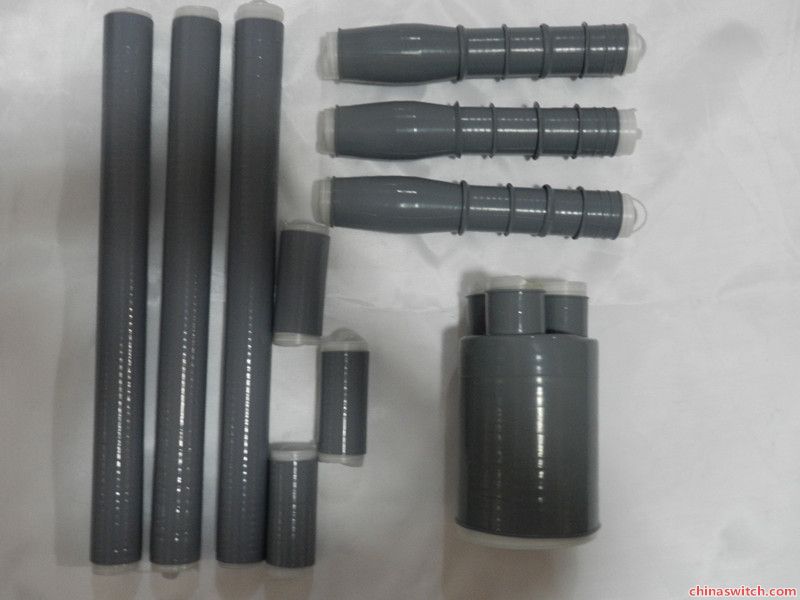

缩三芯户内终端头绝缘材料NLS-10/3.3适150-240

WLS-10/3.4户外冷缩终端头  中间头  热缩终端头

上海民赛电气有限公司 注册资金10000000 是我国中大形企业   目前以有三家生产公司 民赛自信以后会更好 我们的目标是赛过人民 望新老多多

联系电话：13645875533

公司电话：0577-27880805

公司传真：0577-61778390

周志欢迎你



WLS-10/3.4户外冷缩终端头  中间头  热缩终端头

10KV高压电缆头冷缩工艺

1制作时对环境的要求10kV电缆冷缩终端头的制作必须在天气晴朗、空气干燥的情况下进行，施工场地应清洁无飞扬的灰尘或纸屑。2制作时对电缆的要求所制作的10kV电缆外观应整洁无破损，并做绝缘电阻、直流耐压试验，经试验合格后方可进行。对暂缓制作的电缆头应用密封胶密封。3制作步骤

WLS-10/3.4户外冷缩终端头  中间头  热缩终端头

(1)剥外护套、钢铠和内衬层。将电缆校直、擦净、剥去从安装位置到接线端子的外护套、留钢铠30mm、内护套10mm，并用扎丝或PVC带缠绕钢铠以防松散。铜屏蔽端头用PVC带缠紧，以防松散，铜屏蔽皱褶部位用PVC带缠绕，以防划伤冷缩管。

(2)固定钢铠地线。将三角垫锥用力塞入电缆分岔处，打光钢铠上的油漆、铁锈，用大恒力弹簧将钢铠地线固定在钢铠上。为了牢固，地线要留10～20mm的头，恒力弹簧将其绕一圈后，把露的头反折回来，再用恒力弹簧缠绕。固定铜屏蔽地线也如此。

(3)缠填充胶。自断口以下50mm至整个恒力弹簧、钢铠及内护层，用填充缠绕两层，三岔口处多缠一层，这样做出的冷缩指套饱满充实。

WLS-10/3.4户外冷缩终端头  中间头  热缩终端头

(4)固定铜屏蔽地线。将一端分成三股的地线分别用三个小恒力弹簧固定在三相铜屏蔽上，缠好后尽量把弹簧往里推。将钢铠地线与铜屏蔽地线分开，不要短接。

WLS-10/3.4户外冷缩终端头  中间头  热缩终端头

(5)缠自粘带。在填充胶及小恒力弹簧外缠一层黑色自粘带，目的是容易抽出冷缩指套内的塑料条。

(6)固定冷缩指套。先将指端的三个小支撑管略微拽出一点(从里看和指根对齐)

WLS-10/3.4户外冷缩终端头  中间头  热缩终端头

，再将指套套入尽量下压，逆时针先将大口端塑料条抽出，再抽指端塑料条。

WLS-10/3.4户外冷缩终端头  中间头  热缩终端头

(7)固定冷缩管。在指套指头往上100mm之内缠绕PVC带，将冷缩管套至指套根部，逆时针抽出塑料条，抽时用手扶着冷缩管末端，定位后松开，不要一直攥着未收缩的冷缩管，根据冷缩管端头到接线端子的距离切除或加长冷缩管或切除多余的线心。(8)剥铜屏蔽、外半导层。距冷缩管15mm剥去铜屏蔽，记住相色线。距铜屏蔽15mm   ，剥去外半导层，按接线端子的深度切除各相绝缘。将外半导电层及绝缘体末端用刀具倒角，按原相色缠绕相角条，将端子插上并压接。按照冷缩终端的长度绕安装限位线。(9)绕半导电带。在铜屏蔽上绕半导电带和冷缩管缠平，用砂纸打磨绝缘层表面，并用清洁纸清洁。清洁时，从线心端头起，撸到外半导层，切不可来回擦，并将硅脂涂在线心表面(多涂)。(10)固定冷缩终端。慢慢拉动终端内的支撑条，直到和终端端口齐。将终端穿进电缆线心并和安装限线齐，轻轻拉动支撑条，使冷缩收缩如开始收缩时发现终端和限位线错位，可用手把它纠正过来。(11)固定密封管。用填充胶将端子压接部位的间隙和压痕缠平，从最上一个伞裙至整个填充胶外缠绕一层密封胶，终端上的密封胶外要缠一层PVC带，否则支撑条将和其粘连，一是支撑条不易拽出，二是密封管套在此部位收缩。如密封管与端子间有间隙，可把密封管翻卷过来，在端子上缠一些密封胶后再把密封管翻卷过来。(12密封冷缩指套。将指套大口端连地线一起翻卷过来，用密封胶将地线连同电缆外护套一起缠绕，然后将指套翻卷回来，用扎线将指套外的地线绑牢，安装完毕。 4 制作过程注意事项(电缆终端头从开始剥切到制作完成必须连续进行，一次完成，防止受潮。(2)剥切电时不得伤及线心绝缘。密封电缆时注意清洁，防止污秽与潮气侵入绝缘层。  (3)同一电缆线心的两端，相色应一致，且与连接母线的相序相对应。 (4)尽管按照上述制作方法，可保证电缆终端头合格，但为万无一失，还应进行绝缘电阻和直流耐压试验。
