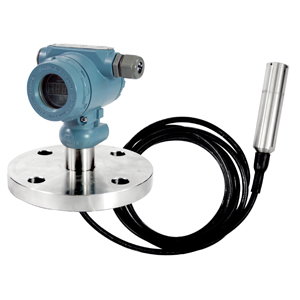

供应SF-L液位变送器
【详细说明】


<!--[if  !vml]--><!--[endif]-->结构类型


        SF-LC缆式液位变送器
        SF-LR杆式液位变送器
        SF-LD直装式液位变送器
  <!--[if  !vml]--><!--[endif]-->

<!--[if  !vml]--><!--[endif]-->WY-LC外形尺寸


<!--[if  !vml]--><!--[endif]-->
  <!--[if  !vml]--><!--[endif]-->
  <!--[if  !vml]--><!--[endif]-->

SF-LC缆式液位变送器
(普通形式连接)
1、变送器外壳
2、信号线缆接头
3、传感器电缆
4、传感器外壳
5、传感器
  SF-LC缆式液位变送器
(外螺纹形式连接)
1、变送器外壳
2、信号线缆接头
3、外螺纹G2
4、传感器外壳
5、传感器
  SF-LC缆式液位变送器
(法兰形式连接)
1、变送器外壳
2、信号线缆接头
3、法兰DN50、DN80、DN100
4、传感器电缆
5、传感器外壳
6、传感器

<!--[if  !vml]--><!--[endif]-->SF-LD外形尺寸                                          <!--[if  !vml]--><!--[endif]-->  SF-LR外形尺寸

<!--[if  !vml]--><!--[endif]-->
  <!--[if  !vml]--><!--[endif]-->
  <!--[if  !vml]--><!--[endif]-->

SF－LD直装式液位变送器
1、变送器外壳
2、信号线缆接头
3、连接法兰
  WY－LR杆式液位变送器
(法兰形式连接)
1、变送器外壳
2、信号线缆接头
3、法兰DN50、DN80、DN100
4、传感器电缆
5、传感器外壳
6、传感器
  WY－LR杆式液位变送器
(外螺纹形式连接)
1、变送器外壳
2、信号线缆接头
3、外螺纹G2
4、传感器外壳
5、传感器



<!--[if  !vml]--><!--[endif]-->固定配件


        SF-LC/LR型缆式和杆式液位变送器具有多种安装固定方式，以适应不同现场情况。当现场不能够提供G2的内螺纹或法兰等工艺设施时，可选择普通形式的液位变送器，它有墙壁安装式、水平管架式和垂直管架式等三种安装方式可选择，使您在现场安装时得心应手。

<!--[if  !vml]--><!--[endif]-->  <!--[if  !vml]--><!--[endif]-->
墙壁安装
[1-螺钉M5,  2-膨胀螺钉M8]

<!--[if  !vml]--><!--[endif]-->
水平管架安装

  <!--[if  !vml]--><!--[endif]-->
垂直管架安装



<!--[if  !vml]--><!--[endif]-->配重和防护罩


        在测量流动性较大的介质时，为防止传感器剧烈摆动，用户可选用配重附件，以起到稳定传感器的作用。配重以法兰形式提供(DN50、PN4.0MPa、GB116.7-88)，用户可以用螺栓将其固定于工艺设施。
        在现场环境较恶劣时，用户应选用传感器防护罩来保护传感器，以免被异物损坏或影响测量的准确性。

<!--[if  !vml]--><!--[endif]-->
  <!--[if  !vml]--><!--[endif]-->

                                              配重示意图
                                          1、传感器外壳
                                          2、螺钉M3
                                          3、法兰DN50
                                防护罩示意图
                            1、传感器外壳
                            2、螺钉M3
                            3、防护罩



<!--[if  !vml]--><!--[endif]-->法兰尺寸

公称通径

DN
  法兰外径

D
  螺栓孔中
心圆直径
K
  螺栓孔径

n
  螺栓数量
  螺栓尺寸

Th
  密封面直径

d
  密封面高度

f
  法兰厚度

G

50
  165
  125
  18
  4
  M16
  99
  3
  20

80
  200
  160
  18
  8
  M16
  132
  3
  24

100
  235
  190
  22
  8
  M20
  156
  3
  24



<!--[if  !vml]--><!--[endif]-->静压式液位变送器标准量程表

压力范围
  代号
  满量程调节范围
  允许过载(MPa)

0～10KPa
  D3
  1～10KPa
  0.6

0～20KPa
  D5
  10～20KPa
  0.6

0～40KPa
  D7
  12～40KPa
  0.6

0～60KPa
  D8
  20～60KPa
  0.6

0～100KPa
  E1
  30.0～100KPa
  1.0

0～160KPa
  E2
  60.0～200KPa
  1.0

0～200KPa
  E3
  60.0～200KPa
  1.0

0～250KPa
  E4
  120.0～400KPa
  1.0

0～400KPa
  E5
  120.0～400KPa
  1.0

0～0.6MPa
  F1
  0.2～0.6MPa
  2.0

0～1.0MPa
  F2
  0.3～1.0MPa
  2.0



<!--[if  !vml]--><!--[endif]-->静压式液位变送器型号内容


类型

SF－L1C缆式陶瓷电容型
SF－L2C缆式扩散硅型
SF－L1R杆式陶瓷电容型
SF－L2R杆式扩散硅型
SF－L1D直装式陶瓷电容型
SF－L2D直装式扩散硅型

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
  过程连接件材料

3
9
  不锈钢1Cr18Ni9Ti
特殊约定

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
  过程连接方式

F
Z
Y
  法兰DN50  PN1.6MPa  Gb9119
配安装支架
特殊约定

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
  过程连接材料

3
5
