供应铠装热电偶
【详细说明】


铠装热电偶是由淮安市明泰仪表有限公司专业提供,欢迎您来电咨询其产品的详细信息！铠装热电偶的种类有很多,不同型号的铠装热电偶应用范围也会有细微的差别,而我们将会为您提供优质的产品和全方位的售后服务。


电话：0517-86801456            138  5226  5221                            网址：http://www.jsmt17.net/

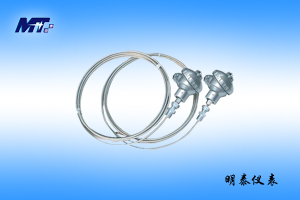

产品应用：铠装热电偶


概述
        铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的变送器，通常和显示仪表、记录仪表和电子调节器配套使用，同时亦可作为装配式热电偶的感温元件。它可以直接测量名种生产过程中从  0~800℃范围内的液体、蒸汽和气体介质以及固体表面的温度。
原理
        铠装热电偶的工作原理是，两种不同成份的导体两端经焊接，形成回路，直接测温端叫工作端，接线端子端叫冷端，也称参比端。当工作端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应温度值。
        铠装热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关

        铠装热电偶的结构原理是，是由导体、高绝缘氧化镁、外套  1Cr18Ni9Ti不锈钢保护管，经多次一体拉制而成。铠装热电偶产品主要由接线盒、接线端子和铠装热电偶组成基本结构，并配以各种安装固定装置组成。
        铠装热电偶分绝缘式和接壳式两种。

        基本技术指标
类别
(代号)  分度号
  套管外径(  d)
  常用温度(℃)
  最高使用温度(℃)
  允许偏差△  t

测温范围(℃)
  允差值

镍铬—康铜
WREK  E
  ≥φ  3
  600
  700
  0～700
  ±  2.5℃或
±  0.75%t
镍铬—镍硅
WRNK  K
  ≥φ  3
  800
  950
  0～900
  ±  2.5℃或
±  0.75%t
铜—康铜
WRCK  T
  ≥φ  3
  350
  400
  <-200
  未作规定

-40～350
  ±  1℃或
±  0.75%t

注  :1、t为被测温度的绝对值
2、T型分度号产品需与厂方协商订货

        铠装热电偶热响应时间
        在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所得的时间称为热响应时间，用τ0.5表示。

        绝缘电阻
        当周围空气温度为  20±1.5℃，相对湿度不大于80%时，绝缘型铠装热电偶的偶丝与外套管之间的绝缘电阻值应符合下表的规定。

偶丝直径(  mm)
  试验电压(  V-DC)
  绝缘电阻(  MΩ.m  )

1.5
  50±10%
  ≥  1000

>1.5
  500±10%
  ≥  1000


        可挠度
        铠装热电偶的可挠曲率半径不小于其外径的5倍。
铠装热电偶热响应时间
热响应时间
τ  0.5秒
套管直径
(  mm)  接壳式
  绝缘式

3.0
  0.6
  1.2

4.0
  0.8
  2.5

5.0
  1.2
  4.0

6.0
  2.0
  6.0

8.0
  4.0
  8.0


铠装热电偶外径和名义长度标准规格
铠装热电偶外径  d(mm)

φ  8
  φ  6
  φ  5
  φ  4
  φ  3

50
  50
  50
  50
  50

75
  75
  75
  75
  75

100
  100
  100
  100
  100

150
  150
  150
  150
  150

200
  200
  200
  200
  200

250
  250
  250
  250
  250

300
  300
  300
  300
  300

400
  400
  400
  400
  400

500
  500
  500
  500
  500

750
  750
  750
  750
  750

1000
  1000
  1000
  1000
  1000

    1250
  1250
  1250
  1250

    1500
  1500
  1500
  1500

    2000
  2000
  2000
  2000

        2500
  2500
  2500

        3000
  3000
  3000

        4000
  4000
  4000

            5000
  5000

            7500
  7500

            10000
  10000

                15000


注：1、￠3绝缘式铠装热电偶名义总长L，不得大于10000mm。
        2、铠装热电偶外径d≤￠5mm，并有防溅式或防水接线盒的产品，用户在安装时请注意，热电偶露出设备部份必须加装支架等辅助支承，增加刚度，确保坚固，防止接线盒来回摇振，损坏热电偶。

结构
        铠装热电偶材料的结构形式

工作端(热端)结构形式

安装固定形式
        固定装置是供用户安装用。除了无固定装置产品外，铠装热电偶固定装置有：固定卡套式、
可动卡套式、固定法兰、可动法兰四种结构形式。固定卡套式供用户一欠性固定，可动卡套式
用户可多次固定。
铠装热电偶
外径  d
套管直径  (  mm)  φ  8
  φ  6
  φ  5
  φ  4
  φ  4
  φ  3
  φ  2

M
  M16*1.5
  M12*1.5

S
  22
  19


注：括号内的数字这档规格一般不予以采用  ,如需要作特殊规格订货。

铠装热电偶自由端(接线盒)形式
        接线盒供连接热电偶的自由端和显示仪表之用，目前有简易式、防溅式、防水式、手柄式、

小接线盒式、补偿导体式多种结构形式。
      带补偿导线式
      防溅式
      防水式
      手柄式
      小接线盒式
