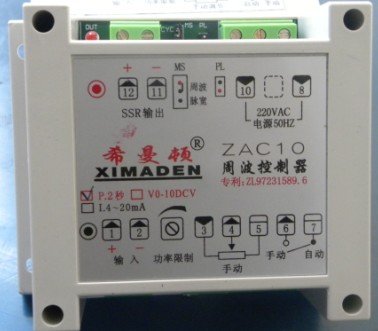

周波控制器
一． 用途简介
工业电加热系统中最具广泛应用的SSR周波控制器，它能接收PWM或4-20mA输入信号，产生周期过零式（PWM占空比控制）和周波过零式（CYC变周期）两种输出，直接驱动SSR 或SSR功率扩展板。具有硬手操和辅助功率调整功能。先进的周波过零输出方式，使负载电流的通断按正弦波均匀分布，提高了调节精度，避免了打表针现象。利用多台设备运行的随机性和叠加性，使得总动力负载电流相对均衡，提高了电源利用效率，避免了电力设备增容，节电效果十分明显。
二．技术规格
1
P型输入
PWM（占空比）脉冲光电隔离输入，周期：2秒；高电平：4~15V；低电平：1.5V；
最大输入电流：<20mA；输入隔离电压：2KV DC/ 1分钟。1、2端子输入
2
I型输入
4~20mA DC输入，接受阻抗：>250欧姆。1、2端子输入
3
输入适配接口
日本岛电P和I型PID调节器，或DCS输出接口
4
输出
0~12V脉冲，最大驱动电流：60mA。11、12端子输出。接SSR或SSR功率扩展板
5
自动/手动方式
无电压接点开关选择，6、7端子。开路：自动；短路，手动，外接10K电位器调整
6
调功方式MS
由MS跳线插接端子选择：1）PWM占空比输出，4S周期 2）周波CYC输出
7
功率限制
电位器P1调整（出厂不限制），限制范围：10%~100%。注：手动时，无功率限制
8
60秒上电缓启动
首次上电或手动转自动时启动, 用于降低冷态启动的平均功率，减小对负载的冲击
9
指示灯
输入：绿色LED灯；输出：红色LED灯
10
负载接线方式
50Hz单相或三相三角形或星形中心不接地/接地，两控三相纯阻负载，无相序要求
11
电源/功耗
电压：220VAC 50HZ 功耗：3W 最大
三．工作波形图
专业术语解释：
PWM输出: 在固定的时间内,改变通断比例。
例如：比例周期为2秒, 输出50%时，负载电流在1秒，断1秒。
CYC输出: 负载电流将以单个正弦波为单位均匀分布。
例：50%时，负载电流为通一个正弦波断一个正弦波。
2. 功率限制：可通过调整内部电位器P1限制输出功率。
3. 负载电流显示：可选用常规的电流表和互感器显示负载电流。周波过零避免了周期过零中电流表打表针的问题，但由于负载电流是间断的，电流表指针抖动的现象是正常的。
4． 三相负载电流平衡：三相中心不接地周波方式，由于SSR中心零点是浮动的（过零SSR不能同时导通），不可避免造成与控制器电源同相端的负载电流大于其它两相。在应用时，可调整加热器功率对称度或交换动力输入线的相位。对三相中心接地负载或PWM输出方式，负载电流是平衡的。
五．应用技术
1． 自动控制时ZAC10与固态SSR的最简单的接线
2． 带手动功能的ZAC10接线
6、7端子，开路：自动控制方式，输出与输入信号成正比；短路：手动控制方式，输出用10K外接手动电位调整，主要用于设备调试和仪表出现故障时的手动控制。
手动功能还可用于功率限制与平衡起动：如负载设计不合理，硅碳棒大功率加热器的冷起动(仅能限制功率,不能限制电流)或多台设备同时投切造成动力不平衡。可通过①接入单刀开关切换到手动方式，用手动电位器确定输出功率，然后分时切换到自动方式；②可用岛电仪表的下限报警，实现低温段功率限制。
3． 调功输出方式的MS跳线选择
1）单台使用时，一般选用PWM占空比输出。2）在多台使用时采用周波CYC输出。
说明：改变输出工作方式，需重新上电才能确认。
六. 订货须知以及配件
型号：ZAC10-P，为P型PWM占空比输入；型号：ZAC10-I，为4~20mA DC输入。
附件：手动电位器一个，说明书一份。
