流量传感器|上海热式流量传感器 技承仪表
基于热式原理,在封闭的探头内包含两个电阻，其中一个被加热作为探测电阻，另一个未被加热作为基准电阻,当介质流动时，加热电阻上的热量被带走.电阻值被改变。两个电阻差值被用作判
迟滞功能：
产品中的迟滞值可通过菜单设定，其输出可用来控制泵入泵出，且只需一个输出点．在高点SP关泵（开泵），在低
如下图所示，以常闭型（N.C）为例，灰色带为迟滞值，即SP-rP。当流量上升时，只有流量值大于SP，开关点才断开；而当流量值下降时，只有流量值小于rP，开关点才闭合。
产品中的窗口功能可用于监控特定的区间，其输出可用来完成高低点报警等工作，且只需一个输出点。
如下图所示，以常闭型（N.C）为例灰色带为窗口值，即SP-rP。当流量值处于窗口之间时，开关点才断开；而当流量值超出该区间时，开关点闭合。
3228热式流量传感器原理结构
断流速的依据。数字显示流速，无活动部件，免维护，安装方便，一种型号适用多种管径要求。开关量连续可调,极低的压力损失,结构紧凑。LED显示开关状态，PNP/NPN输出可设定。气液两用型，可用于气动和液压系统，可用于循环水、切削液及润滑油的 断流监测，以及泵的空转保护。
3228热式流量传感器性能参数
设定范围：
25px/s（水）
3…7500px/s（油）
20…50000px/s（空气）
开关输出：
设定范围：0.5%…100%量程
准确度：0.5%量程
开关数量：1或2个可选
输出功能：PNP、NPN、常开或常闭可设
额定电流：≤300mA
模拟量输出：
输出类型：4…20mA模拟量输出
负载：≤500Ω
空载电流：
最大80mA
流量指示：
数字显示（百分比）
设定方式：
按键设定
耐压范围：
100bar
介质温度变化：
4℃/s
响应时间：
1…13s,典型值2s
初始化时间：
约8s
电气保护：
反向/短路/过载保护
防护等级：
IP67
介质温度：
-20…100℃
环境温度：
-20…80℃
储存温度：
-20…100℃
接线方式：
M12接插件
材质：
探头：不锈钢外壳：不锈钢（注：模拟量输出型只有直流供电）
重复精度：
±2%

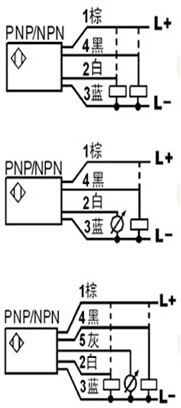

3228热式流量传感器接线图

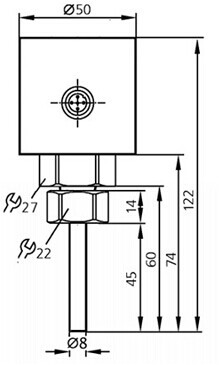

3228热式流量传感器尺寸图
输出功能—迟滞/窗口
点rP开泵（关泵）。
迟滞功能示意图
窗口功能
窗口功能示意图
安装说明
当垂直安装时，应装在由下至上流动的管段上
当水平安装时，探头应避开空气和沉淀物
3228热式流量传感器选型代码
1
2
3
4
5
3228-
-
-
-
-
接口螺纹
G12
接口外螺纹G1/2
G14
接口外螺纹G1/4
1
M18
接口螺纹M18×1.5内螺纹
螺纹类型
H
接口螺纹 外螺纹（仅限于G1/2和G1/4螺纹）
2
I
接口螺纹 内螺纹（仅限于M18×1.5螺纹）
供电方式
3
D
直流24V±20%供电
输出方式
1S
1个开关量输出
2S
2个开关量输出
1A
1个模拟量输出
2A
1个开关量+1个模拟量输出
4
3A
2个开关量+1个模拟量输出
接线方式
5
Q
M12接插件
