工作原理

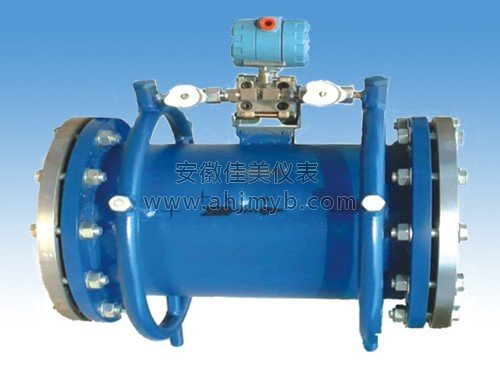

环基形孔板依据的基本原理同标准孔板一样，是流体连续性方程和伯努力方程，所不同的是流体进入测量管段后，最小流通截面不一样，标准孔板最小流通截面是圆形，环形孔板的最小流通截面是环形，把环形流通面等效成圆形流通截面，等效孔径为d，等效孔径比β＝d/D，
特点
1. 适合测量蒸汽、煤气及冷却水等脏污介质。
环形孔板“周边流通，中间阻挡”的特殊结构，使得杂质畅通无阻及停汽时蒸汽形成的冷凝水及时流走，从而提高了工作可靠性和测量精度。
2. 适合高温、高压流体的流量测量。
环形孔板测量高温流体时，测流板周边呈自由状态，温度膨胀仅改变外形尺寸，不改变边缘尖锐度和形状，因此不改变流出系数，不影响测量精度；测量高压流体时，因测流板在管道内部，与静压力的高低无关，可获得良好的精度。
3. 比圆缺孔板、偏心孔板工作可靠，测量准确。
使用环形孔板测量流体流量，不易堵塞取压孔，因几何形状简单，可以精密加工和装配，容易提高测量精度。
4. 采用均压环结构，减少测量误差来源。
5. 采用带远传膜盒的差压变送器，可以测量渣油、重油等脏污介质的流量。
主要技术指标
1.公称直径： 50 mm ≤DN≤1800mm
2.雷诺数范围：103≤ReD≤107
3.公称压力：PN1.6MPa（高压可特制）
4.工作温度：－196℃～530℃
5.精度：1级，1.5级
