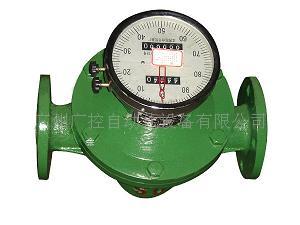

供应广州齿轮流量计椭圆齿轮流量计
一、用途:
          LC系列椭圆齿轮流量计是容积式流量计中的主要类型，用于计量在一定压力下封闭管道中满管流的流体流量。它具有精确度高、可靠性好、寿命长、量程范围大、压力损失小、粘度适应强等优点，测量基本上不受温度、压力变化的影响，且安装方便。主要用于测量石油制品的累积流量，也可用于其他化工溶液（腐蚀性介质除外）的计量。该流量计系直读累积式流体流量计，是由装有一对椭圆齿轮转自的计量室、密封联轴器（小口径流量计采用灵敏度高的磁性联轴器）和技术机构组成。
二、基本参数：
    基本误差限（%）  ±0.5
公称压力（MPa）  1.6
工作温度（℃）  -30-＋160
液体粘度（mPa﹒s）  0.6-200

型    号

公称通径（mm）
    流量范围（m2/  h）
石油产品粘度（mPa﹒s）  化学液体粘度（m2/  h）
0.6-2  2-8  8-200  0.6-200
LC-10  10  0.15-0.4  0.08-0.4  0.04-0.4  0.1-0.4
LC-15  15  0.38-1.5  0.25-1.5  0.15-1.5  0.3-1.5
LC-20  20  0.75-3  0.4-3  0.3-3  0.6-3
LC-25  25  1.5-6  0.8-6  0.6-6  1.2-6
LC-40  40  3-15  2-15  1.5-15  2.4-12
LC-50  50  4.8-24  3.2-24  2.4-24  3.8-19
LC-80  80  12-60  8-60  6-60  10-50
LC-100  100  20-100  13-100  10-100  16-80


    LC系列椭圆齿轮流量计外形尺寸表（铸铁、不锈钢）
单位：mm
    型  号
  公称通径Dg
  总长L
  总宽H
  总高B
  中心高A
  法兰D
  法兰孔D1
  螺栓孔n-φ

LC-15
  15
  180
  124
  205
  158
  95
  65
  4-φ14

LC-20
  20
  180
  124
  225
  168
  105
  75
  4-φ14

LC-25
  25
  245
  184
  240
  171
  115
  85
  4-φ14

LC-40
  40
  250
  184
  270
  187
  145
  110
  4-φ18

LC-50
  50
  340
  255
  305
  210
  160
  125
  4-φ18

LC-80
  80
  420
  310
  390
  260
  195
  160
  8-φ18

LC-100
  100
  440
  330
  440
  280
  215
  180
  8-φ18


    LC系列椭圆齿轮流量计尺寸表(铸钢)
单位：mm

    型  号
  公称通径Dg
  总长L
  总宽H
  总高B
  中心高A
  法兰D
  法兰孔D1
  螺栓孔n-φ

LC-15
  15
  200
  138
  220
  160
  105
  75
  4-φ14

LC-20
  20
  250
  164
  232
  180
  125
  90
  4-φ18

LC-25
  25
  300
  202
  252
  185
  135
  100
  4-φ18

LC-40
  40
  300
  202
  293
  208
  165
  125
  4-φ23

LC-50
  50
  384
  262
  394
  312
  175
  135
  4-φ23

LC-80
  80
  450
  337
  452
  332
  210
  170
  8-φ23

LC-100
  100
  555
  442
  478
  370
  250
  200
  8-φ25



注：铸钢流量计用于高压（6。4MPa、低腐蚀介质的计量  )
