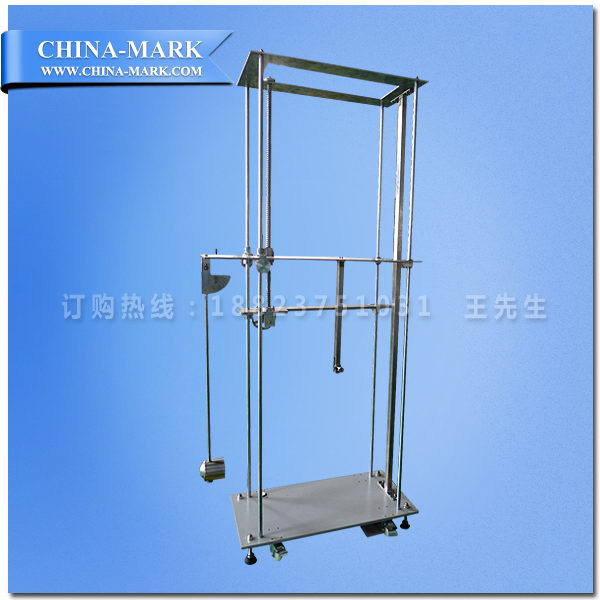

摆锤冲击试验装置

一、产品概述

本装置符合GB2423.55-2006及GBT20138-2006对试验设备的要求,适用于变电柜等金属薄片和非金属电能计量柜的机械冲击强度试验;设备可整体左右前后移动,上下可调,冲击角度可调。本装置为2J以上高能量摆锤冲击装置。

二、技术参数

1、摆杆:长度1000㎜,外径15.9 mm、壁厚1.5 mm的钢管,与锤头构成各等效质量;

2、冲击点上下可调,行程200-1200mm,可定制高度,冲击装置前后左右可移动。

3、撞击锤头见表1撞击元件特性,配2,5,10,20J锤头摆杆,50J选配。

4、冲击能量、等效质量与跌落高度对照见表2 跌落高度。

5、IK等级参数对应表见表3  IK代码及其相应碰撞能量的对应关系

6、结构原理:试样为正常安放,调整冲击点,定位冲击装置,按释放杆锤头自由冲击试样。

三、标准参数及图片参考

表1 撞击元件特性

能量/J	≤1  ±10%	2 ±5%	5 ±5%	10 ±5%	20 ±5%	50 ±5%
等效质量±2%kg	0.25(0.2)	0.5	1.7	5	5	10
材料	尼龙	钢
R/mm	10	25	25	50	50	50
D/mm	18.5(20)	35	60	80	100	125
f/mm	6.2(10)	7	10	20	20	25
r/mm	-	-	6	-	10	17
l/mm	根据等效质量调整确定,见附录A
a、洛氏硬度HRR85~100按ISO2039-2;b、Fe490-2按ISO1052,洛氏硬度HRE80~85按ISO6508.
注:当能量小于或等于1J时,在括号中的撞击元件的等效质量以及撞击元件的直径是参照原试验Ef,试验Eg的量值已在此参数中,为了协调,括号内的量值自本部分等同采用的IEC60068-2-75:1997第一版1997年8月出版的5年后将删除。

表2   跌落高度

能量/J	0.14	0.2		(0.3)	0.35	(0.4)	0.5		0.7	1	2	5	10	20	50
等效质量/kg	0.25	(0.2)	0.25	(0.2)	0.25	(0.2)	(0.2)	0.25	0.25	0.25	0.5	1.7	5	5	10
跌落高度±1%mm	56	(100)	80	(150)	140	(200)	(250)	200	280	400	400	300	200	400	500
注1、见3.2.2注;注2、本部分的能量单位焦耳(J)由标准重力加速度(g)导出,g圆整取值10m/s2。

表3 IK代码及其相应碰撞能量的对应关系

IK代码	IK00	IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10
碰撞能量/J	a	0.14	0.2	0.35	0.5	0.7	1	2	5	10	20
注1、如果要求更高的碰撞能量,推荐取值50J;注2、有些国家标准使用一位数字表示规定的碰撞能量,为避免与之混肴,故特征数字选用两位数字表示
按本标准为无防护

---
