LH-126 紫外功率计紫外线穿透比例阻隔比率测试仪防紫外测

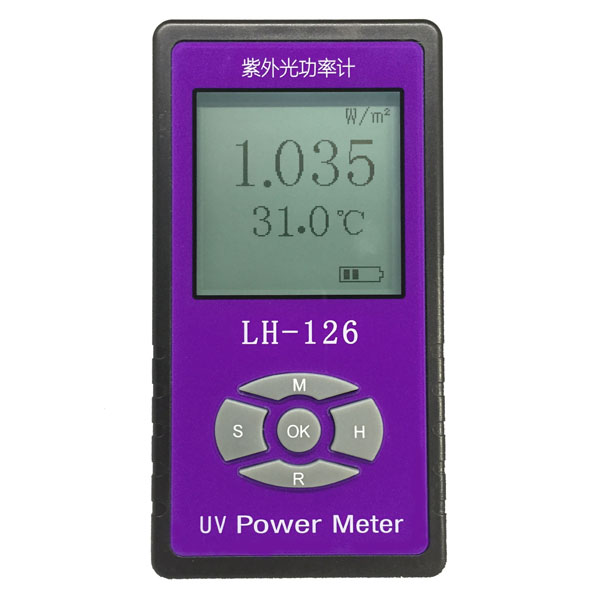

LH-126－紫外光功率计

     LH-126紫外光功率计是一款宽谱线紫外光功率测量仪，主要用于测量紫外线辐射的功率密度，即单位面积的辐射能功率。产品还可以测量温度以及材料对紫外线透过率、阻隔率。使用方便、测量准确、质量可靠！

优酷视频：

 http://v.youku.com/v_show/id_XMTQwMjUxNjI0OA==.html?firsttime=122&from=y1.4-2

应用领域

 太阳光、紫外灯等紫外源的辐射强度测量

 材料对紫外线的透过率、阻隔率、反射率测量

 太阳膜、玻璃、布料等的隔紫外性能测试

 光学及实验室，气象和农业生产领域



优点

1.测量功率范围大                             2.响应光谱范围宽

3.可测量功率峰值适合遥控器测试      4.可测量透过率、阻隔率

5.带温度计，适合隔热性能测试         6.可保存100组测试数据



参数

1.测量精度：±10%                     2.测量范围：1uW/c㎡ - 2000W/㎡

3.响应光谱：240-390nm             4.响应中心：325nm

5.光窗直径：10mm                    6.视窗尺寸：48x48mm

7.产品尺寸：132x71x29mm        8.包装尺寸：185x115x50mm

9.产品净重：120g                    10.工作电源：4节7号电池 (45g)





操作说明

按键

1. OK键：确认和开关机， 按OK键开机 ；按住OK键3秒关机

2. M键：MODE模式切换和方向键：上

3. R键：REC保存数据查询和方向键：下

4. S键：SET设置和方向键：左

5. H键：HOLD锁定数据与解除锁定和方向键：右



菜单

1. 按上下键选择需要选项按OK键确认

2. 单位 ：选择单位uW/c㎡、mW/c㎡、W/㎡， 默认：W/㎡

3. 模式1：选择显示内容 P—仅功率 °C—仅温度  P+°C —功率和温度，默认：P+°C

4. 模式2：设置显示透过率或者阻隔率，默认：透过率

5. 自动关机：是—3分钟无操作自动关机，否—不自动关机，默认：是

6. Language: 选择语言Chinese—中文，English—英文，默认：中文

7. 退出：按OK键退出设置







功率和温度测量：

1. 按OK键开机，等待开机自检结束，默认进入模式1—功率测量模式。

2. 将功率计前端探头窗口对准辐射源，读取功率和温度数据即可。注意每次测量要保证距离位置角度相同测得的数据才会一致，温度测量需要等其数据稳定后再读取。

3. 按H键可以锁定峰值，按OK键保存数据并解除锁定

4. 保存的数据可在模式1下按R键读取，按上、下方向键翻页，在数据查询界面：按OK键可退出查询；按H键进入删除当前数据菜单，再按上、下方向键和OK键选择需要的操作；按S键进入删除全部数据。



透过率和阻隔率测量

1. 开机后按M键切换到模式2

2. 将功率计前端探头窗口对准辐射源，此时A和B都显示实时功率值，“A”闪动

3. 按OK键定标，锁定功率A即总功率（此时如需重新测定总功率再按OK可以解锁A)，此时“B”开始闪动将被测样品置于光源和功率计探头窗之间，由于被测物的遮挡辐射功率会被衰减，此时B显示的就是透过的光功率，仪器自动计算出透过率：即透过功率占总功率的百分比
4. 按H键可以锁定数据，按OK键可以保存数据并解除B锁定，如果不需要保存数据则再按H键解除B锁定

5. 保存的数据可在模式2下按R键读取，具体操作同模式1

6. 设置菜单内模式2选项内可选择测量阻隔率：即阻隔功率占总功率的百分比







注意事项

 1. 避免高温,不可长时间超过70度否则仪器会损坏

 2. 长时间不使用时应取出电池放入包装盒内保存
