HS8000开关柜局部放电在线监测系统
一、系统概述

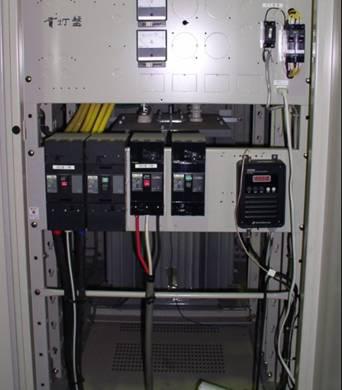

该系统是一套用于探测、分析并连续监测高压开关柜中局部放电信号的在线监测装置。如下图所示，系统中主机用于处理从UHF传感器获取的信号并将其数字化，而采用上位机进行局放信号的筛选、分析并完成局放脉冲数值记录、监测局放量发展状况等功能。
二、系统组成
1
后台系统
操作系统
WINOOWs XP/2000
后台监控显示软件及电脑
2
传 感 器
UHF传感器
噪音传感器
3
本 地 主 机
局放信号采集及局放信号高速数字转换
传感器信号放大
与后台通信上传数据
该装置所采用的传感器为特高频(UHF)传感器，随时检测伴随局部放电产生的电磁波辐射脉冲信号。而由于UHF特高频传感器单独安装于金属开关柜内，故仅对本开关柜内的电气局放故障作出相应，而不会受相邻开关柜内信号及变电站现场其他相关信号的干扰，有效实现了对各个开关柜内实际局放情况的连续监测。系统中的本地主机包括 CPU、ADC插板、信号处理插板、主板、电源及机箱等部件。主要功能有：信号放大、信号处理（如：数字滤波、波形测量、脉冲记数、波形数据以及数据传输等）。
三、功能特点
1、局放脉冲信号检测、报警、计数
2、局放相位脉冲及幅值显示
3、各相位脉冲数分布分析
4、自动噪声水平检测
5、局放监测数据通过RS-485总线上传到监控后台
四、技术参数
科目
性能指标
检测带宽
10MHz-100MHz
灵敏度
5pC
检测通道
4通道
天线原理
特高频UHF天线
匹配阻抗
50欧姆
连接电缆
同轴电缆
使用寿命
》30年
通信方式
RS-485总线
安装位置
母线室
