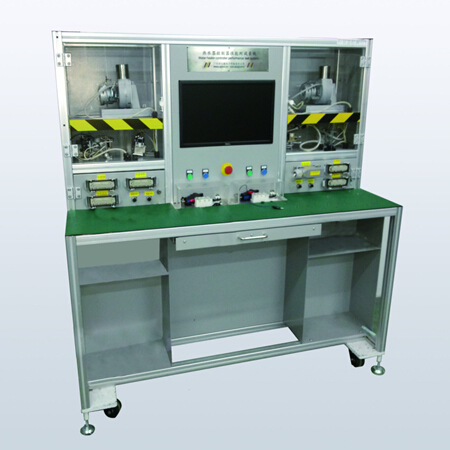

控制器性能测试台
电控板综合测试系统是根据客户要求, 对电控板各点参数进行智能测试; 测试台采用PLC主控, 测试模块对测试数据进行采集, 触摸屏显示操作; 主要配件采用进口及国产知名品牌工作稳定可靠; 操作简单方便;。
技术参数：
1. 测试电压: DC: 0~30V电压测试精度: 0.5级
2. 电压测试点: 15路
3. 频率测试: 0~100KHZ 精度0.2级
4. 试验输入电压: 0~300V可调; 电压显示精度0.5级
5. 试验电流: 0~20A显示精度0.5级
6. 试验总功率测试: 0~4KW 精度0.5级
7. 测试速度: 按15点采集; 需要约3~5秒; 不含动态测试时间
|
功能与配置： |
1. 测试系统采用触摸屏显示; 可以同时将15个点电压采集到触摸屏上; 独立采集互不干扰; 独立显示每路采集点的电压,
2. 每路测试点的电压可以上下限设置, 系统自动判断每个测试点的合格与否; 当其中一路或多路测试数据异常; 采用颜色提示该数据异常并声光报警;
3. 测试台采用一套测试系统可同时供两块电控板交替进行测试; ( 1工位测试过程中, 每2工位可以对电控板进行拆装)
4. 对电控板输出具有频率采集( 采用触摸屏只能显示频率)
5. 对电控板进行动态测试时
5.1 动态测试加负载发热盘前; 对电控板负载输出具有保护功能; 系统确认输出无故障再直接加入负载.
5.2 测试系统PLC与电控板可直接通迅; 动态测试时可以直接通过系统设置; 调大调小电控板输出功率;
5.3 电控板功率调大调小; 系统自动采集实时自动监控; 可分段对功率进行监控,自动判断合格与否;
6. 测试台与测试夹具之间配有专用接线端子; 客户可以根据不同电控板更换测试夹具;
7. 测试系统具有隔离电源供电; 输入电压可调; 具有接地, 过载保护功能
8. 测试系统具有断电记忆功能
测试夹具用户自已提供; 测试夹具完成后可与测试系统进行通迅, 受系统控制;
