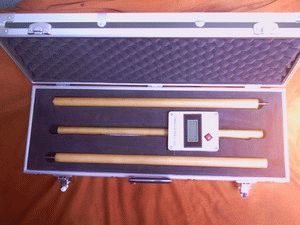

发电机电位外移测试仪
电机电位外移测试仪是检测发电机定子线棒绝缘缺陷的绝缘测试方法。通过检测定子端部手包绝缘的密实性及相对绝缘强度。它可以弥补发电机定子绕组交、直流耐压试验所发现不了的端部绝缘缺陷的不足。可以发现引线包绝缘不良，线圈鼻端绝缘包扎缺陷，绝缘盒填充泥填充不满，绑扎涤玻绳固化不良及端部接头处定子空心铜线焊接质量不良造成的渗透等缺陷。发电机定子线圈端部表面电位测量是一项新的试验项目，线圈端部起到了监督作用，进一步提高了发电机安全运行的可靠性。
技术参数：
1．输入电阻100M
2．测试电压：DC0-30KV
3．电压精度：1。0%
试验方法：
1 试验标准
发电机定子线圈端部绝缘判断标准，是加2 倍的额定电压，漏泄电流不大于1微安。
2 试验仪器
直流高压发生装置
3 测试原理
将直流电压加在定子线棒正常时由于
线棒绝缘的体积电阻Ρρ 远远大于表面电阻ρσ ,
对地电压很低， 若某一线棒绝缘存在缺陷,它
的电压分布将发生明显的变化,绝缘存在缺陷
时, Ρρ 减小,绝缘压降也降低,致使缺陷部位对
地电压增高。
4 测试方法
将绕组三相引出线用导线短路连接，直流高压发生器加2倍电压，用发电机电位外移试验仪测试电压。
5．发电机电位外移试验仪接线图
6．尾棒的地线一定与高压发生装置的地线接在一起
