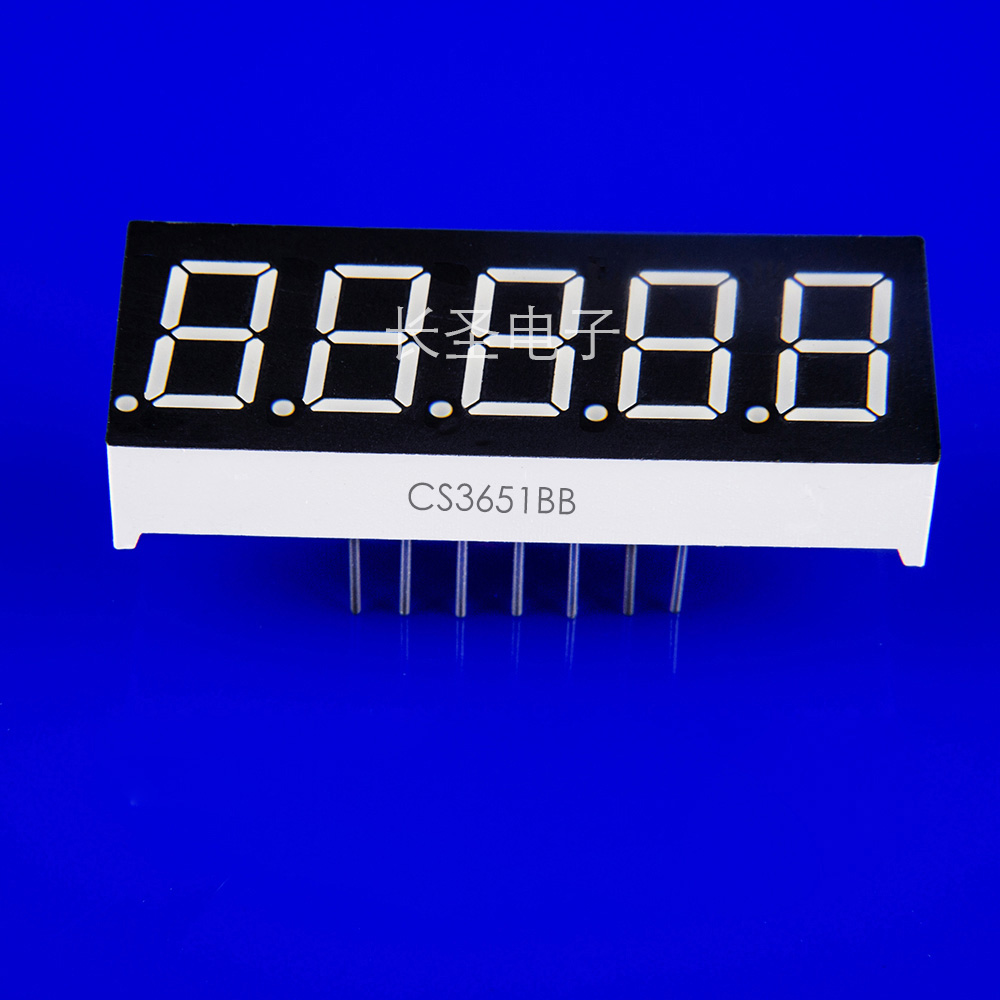

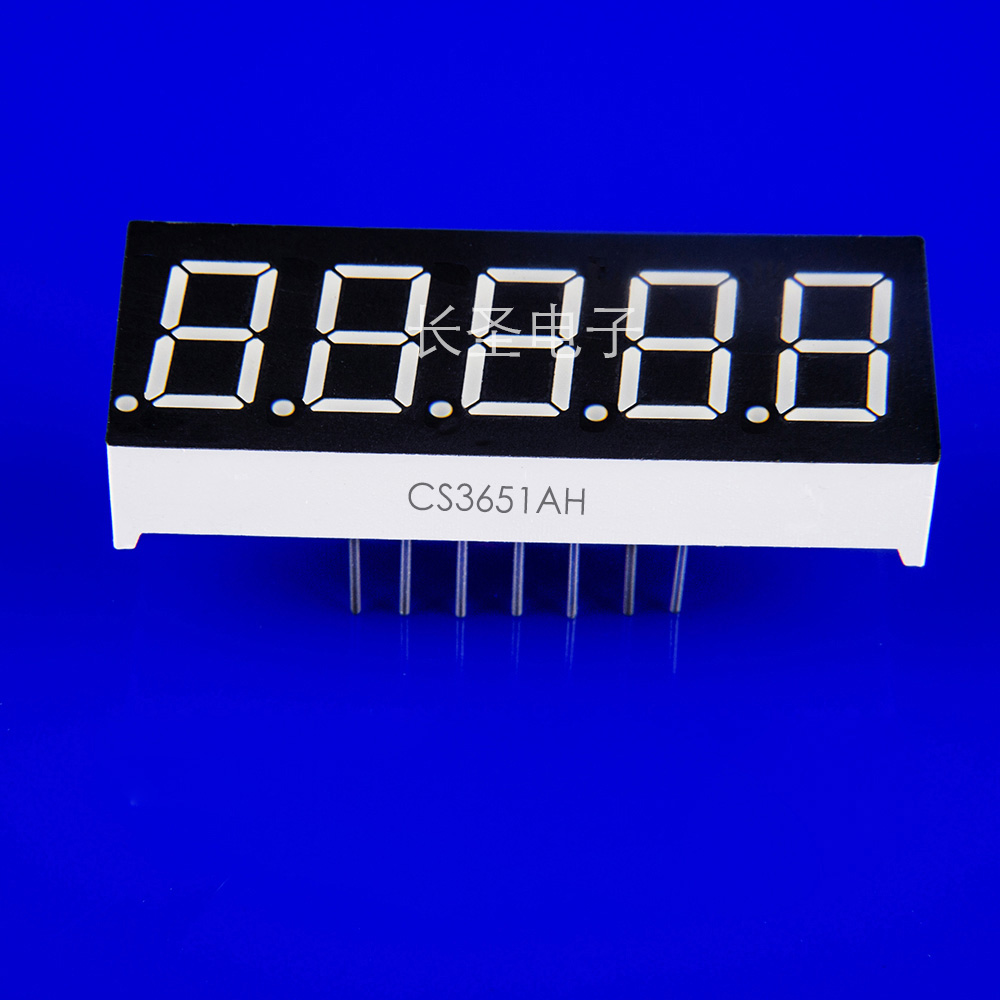

数码管工厂直销 数码管5位 0.36英寸优质数码管

数码管工厂直销 数码管5位 0.36英寸优质数码管

  • 品 牌:cs
  • 价 格:面议 / pcs
  • 供 应 地:广东省深圳市
  • 包装说明:直插
  • 产品规格:36.5x14x8
  • 运输说明:快递
  • 交货说明:款到发货
  • 发布日期:2016/3/24 15:14:20
  • 联系人QQ:1115301287 点击这里给我发消息

详细说明

详细说明Explain

数码管工厂直销 数码管5位 0.36英寸优质数码管

LED数码管要正常显示,就要用驱动电路来驱动数码管的各个段码,从而显示出我们要的数位,因此根据LED数码管的驱动方式的不同,可以分为静态式和动态式两类。

A、静态显示驱动:

静态驱动也称直流驱动。静态驱动是指每个数码管的每一个段码都由一个单片机的I/O埠进行驱动,或者使用如BCD码二-十进位*器*进行驱动。静态驱动的优点是编程简单,显示亮度高,缺点是占用I/O埠多,如驱动5个数码管静态显示则需要5×8=40根I/O口来驱动,要知道一个89S51单片机可用的I/O口才32个呢。故实际应用时必须增加*驱动器进行驱动,增加了硬体电路的复杂性。

B、动态显示驱动:

数码管动态显示介面是单片机中应用最为广泛的一种显示方式之一,动态驱动是将所有数码管的8个显示笔划"a,b,c,d,e,f,g,dp "的同名端连在一起,另外为每个数码管的公共极COM增加位元选通控制电路,位元选通由各自独立的I/O线控制,当单片机输出字形码时,所有数码管都接收到相同的字形码,但究竟是那个数码管会显示出字形,取决于单片机对位元选通COM端电路的控制,所以我们只要将需要显示的数码管的选通控制打开,该位元就显示出字形,没有选通的数码管就不会亮。

透过分时轮流控制各个LED数码管的COM端,就使各个数码管轮流受控显示,这就是动态驱动。在轮流显示过程中,每位元数码管的点亮时间为1~2ms,由于人的视觉暂留现象及发光二极体的余辉效应,尽管实际上各位数码管并非同时点亮,但只要扫描的速度足够快,给人的印象就是一组稳定的显示资料,不会有闪烁感,动态显示的效果和静态显示是一样的,能够节省大量的I/O口,而且功耗更低
