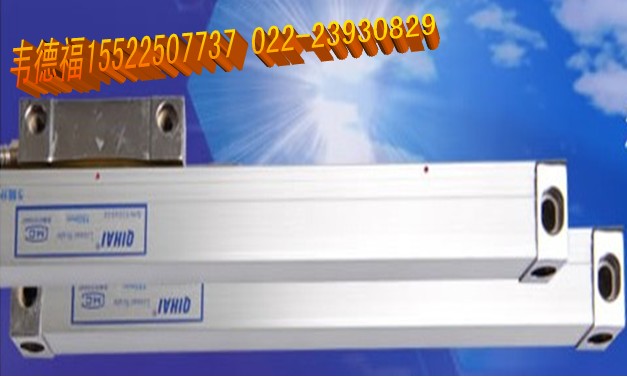

供应24V光栅尺、5V光栅尺、带232接口光栅尺、天津、河北
七海光栅尺欢迎联系咨询，热情为您服务。
安装指导
　　光栅尺位移传感器的安装比较灵活，可安装在机床的不同部位。
        一般将主尺安装在机床的工作台（滑板）上，随机床走刀而动，读数头固定在床身上，尽可能使读数头安装在主尺的下方。其安装方式的选择必须注意切屑、切削液及油液的溅落方向。如果由于安装位置限制必须采用读数头朝上的方式安装时，则必须增加辅助密封装置。另外，一般情况下，读数头应尽量安装在相对机床静止部件上，此时输出导线不移动易固定，而尺身则应安装在相对机床运动的部件上（如滑板）。
安装基面
　　安装光栅尺位移传感器时，不能直接将传感器安装在粗糙不平的机床身上，更不能安装在打底涂漆的机床身上。光栅主尺及读数头分别安装在机床相对运动的两个部件上。用千分表检查机床工作台的主尺安装面与导轨运动的方向平行度。千分表固定在床身上，移动工作台，要求达到平行度为0.1mm/1000mm以内。如果不能达到这个要求，则需设计加工一件光栅尺基座。
　　基座要求做到：(1)应加一根与光栅尺尺身长度相等的基座（最好基座长出光栅尺50mm左右）。(2)该基座通过铣、磨工序加工，保证其平面平行度0.1mm/1000mm以内。另外，还需加工一件与尺身基座等高的读数头基座。读数头的基座与尺身的基座总共误差不得大于±0.2mm。安装时，调整读数头位置，达到读数头与光栅尺尺身的平行度为0.1mm左右，读数头与光栅尺尺身之间的间距为1~1.5mm左右。
主尺安装
　　将光栅主尺用M4螺钉上在机床安装的工作台安装面上，但不要上紧，把千分表固定在床身上，移动工作台（主尺与工作台同时移动）。用千分表测量主尺平面与机床导轨运动方向的平行度，调整主尺M4螺钉位置，使主尺平行度满足0.1mm/1000mm以内时，把M2螺钉彻底上紧。
　　在安装光栅主尺时，应注意如下三点：
　　(1)  在装主尺时，如安装超过1.5M以上的光栅时，不能象桥梁式只安装两端头，尚需在整个主尺尺身中有支撑。(2)在有基座情况下安装好后，最好用一个卡子卡住尺身中点（或几点）。(3)不能安装卡子时，最好用玻璃胶粘住光栅尺身，使基尺与主尺固定好。
读数头安装
　　在安装读数头时，如果发现安装条件非常的有限，可以考虑使用附件，如角铝、直板，首先应保证读数头的基面达到安装要求，然后再安装读数头，其安装方法与主尺相似。最后调整读数头，使读数头与光栅主尺平行度保证在0.1mm之内，其读数头与主尺的间隙控制在1~1.5mm以内。安装完毕后，可以用大拇指接触读数头与光栅尺尺身表面是否平滑、平整。
注意事项
　　（1）光栅尺位移传感器与数显表插头座插拔时应关闭电源后进行。
　　（2）尽可能外加保护罩，并及时清理溅落在尺上的切屑和油液，严格防止任何异物进入光栅尺传感器壳体内部。
　　（3）定期检查各安装联接螺钉是否松动。
　　（4）为延长防尘密封条的寿命，可在密封条上均匀涂上一薄层硅油，注意勿溅落在玻璃光栅刻划面上。
　　（5）  为保证光栅尺位移传感器使用的可靠性，可每隔一定时间用乙醇混合液（各50%）清洗擦拭光栅尺面及指示光栅面，保持玻璃光栅尺面清洁。
　　（6）  光栅尺位移传感器严禁剧烈震动及摔打，以免破坏光栅尺，如光栅尺断裂，光栅尺传感器即失效了。
　　（7）  不要自行拆开光栅尺位移传感器，更不能任意改动主栅尺与副栅尺的相对间距，否则一方面可能破坏光栅尺传感器的精度；另一方面还可能造成主栅尺与副栅尺的相对摩擦，损坏铬层也就损坏了栅线，以而造成光栅尺报废。
　　（8）  应注意防止油污及水污染光栅尺面，以免破坏光栅尺线条纹分布，引起测量误差。
　　（9）  光栅尺位移传感器应尽量避免在有严重腐蚀作用的环境中工作，以免腐蚀光栅铬层及光栅尺表面，破坏光栅尺质量
