LCD显示屏
段码液晶屏要根据客户,要求的操作功能设计图纸及设计逻辑布线等。正性显示效果有黄底黑字、黄绿底黑字、白底灰字等显示效果；负性显示有蓝底白字、黑底白字、黑底橙字等效果，配套不同颜色的背光灯可以显示不同效果。
工作电压：VDD=5.0V/3.3V（可选）

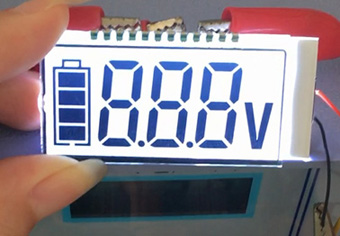

段码液晶屏产品详细参数：
1、外形尺寸：35.0*20.0 mm
2、显示类型：TN
3、形式模式：蓝底黑字
4、工作电压：3V
5、工作模式：1/4Duty 1/3Bias
6、察看视角：6:00
7、工作温度：-20~70℃
液晶屏第三大类定律—任意位置显示一个点（HT1621驱动段码液晶屏）
（1） 深圳市好威格电子有限公司：
段码液晶屏往往应用在出货量比较大的家用消费类电子，比如空调遥控器，小时候带的电子手表等，都是段码屏。段码屏是非标屏，都是客户定做的，开模费大概一两千元，厂家一般都会有起订量的要求，除此之外，它的单位成本相对要比点阵屏要便宜，而且好威格电子认为显示的效果要比点阵屏漂亮。
段码屏的驱动程序跟数码管的静态驱动程序一样，只要我们弄懂了怎样显示一个基本单位，根据此基本单位编写一个字库表，然后用与(&)和或(|)这两种位运算符就可以随心所欲编写我们要显示的数字或者形状。有两种常用的驱动方案:
如果单片机内部集成了seg和com引脚的液晶驱动模块，直接用单片机驱动。 第二种：单片机用3个IO口跟HT1621进行通讯，用 HT1621驱动段码屏。
这节我重点介绍第二种。HT1621有4个COM，分别是com3,com2,com1,com0。有32个SEG，分别是SEG0,SEG1….SEG31。
什么是COM，什么是SEG？COM就是横向上的X坐标，SEG就是纵向上的Y坐标。X坐标与Y坐标组合成一张表格，每格代表一个显示点。比如HT1621，有4个COM，32个SEG，组成一个32行，每行装4个点的表格，一共有128个点，也就是最多可以显示128个点，用数码管的思路，最多可以显示128个LED灯。因为纵向上有32行，因此Y轴的地址范围是0到31。每一行X轴上的4个点，我们用一个字节来表示。一个字节有8位，高4位分别代表这个4个点，低4位为空。比如行(SEG0行)的第1个(COM3)要显示，第2个(COM2)要显示，第3个(COM1)不要显示，第4个(COM0)不要显示，那么用一个字节来表示就是十六进制的0xc0.要把这两个点点亮，只要把X轴的数据设置成0xc0，Y轴的数据设置成0x00.
可用软件调节对比度
可支持多种LCD和背光模式选择,欢迎来电垂询!
接口方式 :1.可支持串性，并行接口.
2.FPC的连接方式可根据客户的要求修改.
3.接口金手指的间距根据客户的要求修改.
背光:可根据客户的需求更改背光颜色,可支持白色,蓝色,绿色等.
